OPA145 和 OPA2145 (OPAx145) 器件屬于低功耗 JFET 輸入放大器系列，具有出色的漂移、低電流噪聲和皮安級輸入偏置電流。這些特性使得 OPAx145 非常適合放大高阻抗傳感器產生的小信號。

數據手冊：*附件：OPA145 單路、5.5MHz、高壓擺率、低噪聲、低功耗、RRO精密JFET運算放大器技術手冊.pdf

現代的單電源精密模數轉換器 (ADC) 和數模轉換器 (DAC) 可實現軌到軌輸出擺幅特性。此外，包括 V– 的輸入范圍可以讓設計人員簡化電源管理并充分利用單電源低噪聲 JFET 架構。

特性
? 理想帶寬和轉換率/功率比：
– 增益帶寬積：5.5MHz
– 壓擺率：20 V/μs
– 低電源電流：475μA（最大值）
? 高精度：
– 超低的失調電壓：150μV（最大值）
– 非常低的溫漂：1μV/°C（最大值）
? 低輸入偏置電流：2pA
? 優異的抗噪性能：
– 超低電壓噪聲：7nV/√Hz
– 超低電流噪聲：0.8fA/√ Hz
? 輸入電壓范圍包括 V– 電源
? 單電源運行：4.5V 至 36V
? 雙電源供電：±2.25V 至 ±18V

引腳功能和配置

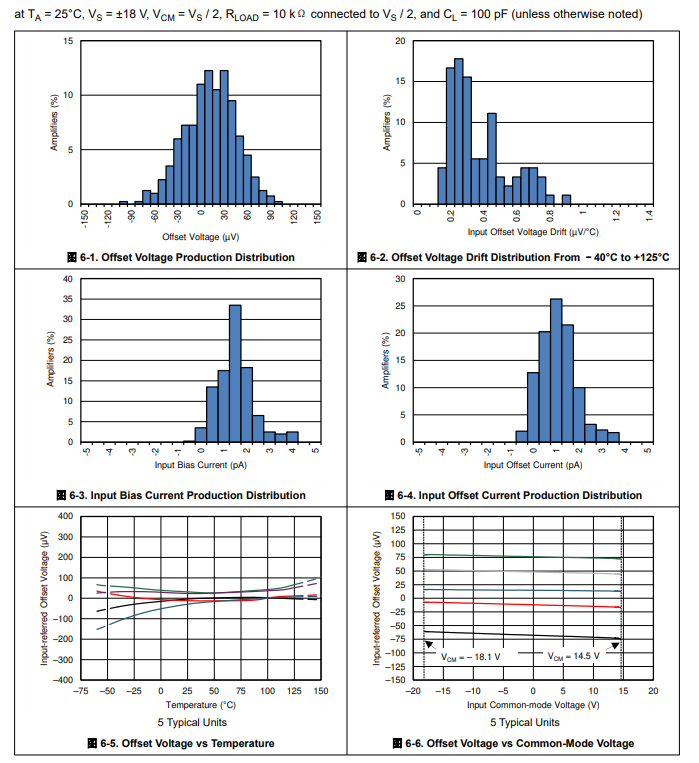

典型特性

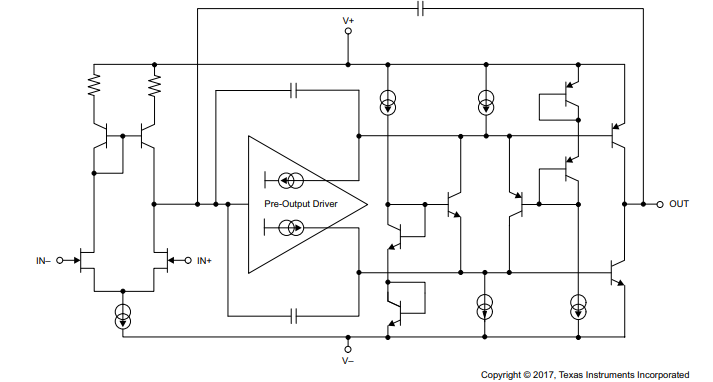

功能方框圖

應用
? 半導體測試
? 實驗室和現場儀表
? 源測量單元 (SMU)
? 稱重計
? 數據中心內部互聯（地鐵）
? 商用網絡和服務器 PSU
? 直流電源、交流電源、電子負載
? 數據采集 (DAQ)
