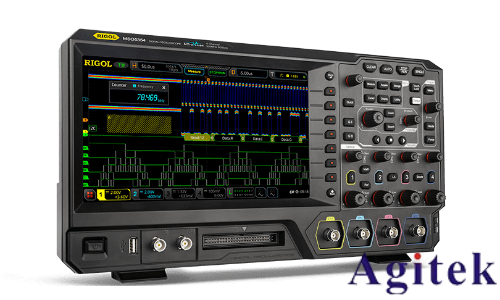

在現代電子測試領域，示波器作為信號分析的核心工具，其觸發同步能力直接影響著故障定位與調試效率。普源精電（RIGOL）MSO5000系列示波器憑借先進的混合信號觸發同步技術，在復雜信號捕獲與多通道協同分析中展現出卓越性能。本文將深入解析其技術原理、應用場景及核心優勢，為工程師提供全面的技術參考。

一、混合信號觸發：精準定位復雜信號的關鍵
混合信號觸發技術是MSO5000的核心競爭力之一，其核心在于同時支持模擬信號與數字信號的觸發聯動。這一技術通過硬件層面的深度融合，實現了以下突破：
1. 多觸發類型組合，覆蓋全場景需求
MSO5000支持多達20余種觸發類型，涵蓋邊沿觸發、脈寬觸發、斜率觸發、視頻觸發、串行協議觸發等傳統模式，并創新性地引入區域觸發、欠幅脈沖觸發、超時觸發等高級功能。例如，通過“邊沿觸發+區域觸發”的組合，用戶可快速在波形圖中框選異常區域并觸發捕獲，極大簡化了復雜信號的定位流程。
2. 模擬與數字通道的同步觸發
示波器標配2/4個模擬通道和16個數字通道（需搭配邏輯探頭），所有通道均可參與觸發條件設置。工程師可同時設置模擬信號的電壓閾值與數字信號的邏輯組合條件，實現多維度觸發聯動。例如，在調試混合信號電路時，可設置當模擬電壓超過某閾值且數字信號出現特定邏輯狀態時觸發，精準捕獲故障點。
3. 硬件級觸發響應，消除軟件延遲
傳統示波器通過軟件處理觸發邏輯，存在毫秒級延遲，而MSO5000采用全硬件觸發架構，觸發響應時間低至納秒級。配合高達500,000次/秒的波形捕獲率，可實時捕獲偶發瞬態信號，避免信號遺漏。
二、多通道同步機制：確保數據精準對齊
在混合信號測試中，不同通道間的時序對齊至關重要。MSO5000通過以下技術實現高精度同步：
1. 硬件同步采樣與時鐘分配
所有模擬和數字通道共享同一硬件時鐘源，采樣過程由獨立ADC芯片并行完成，徹底消除通道間的時間偏移。例如，在分析模擬信號與數字控制信號時序關系時，可確保兩者時間軸誤差控制在皮秒級。
2. 觸發條件級聯與延遲補償
支持多觸發條件的級聯設置，如設置模擬通道觸發后，數字通道在固定延遲時間后觸發，滿足特定時序分析需求。同時，用戶可自定義觸發延遲時間，靈活應對不同測試場景。
3. 波形分段存儲與事件標記
硬件波形錄制功能采用分段存儲技術，可根據觸發條件選擇性捕獲關鍵波形片段，并在每個片段標記時間戳。這一機制在長時信號分析中尤為關鍵：例如，在電源紋波測試中，示波器可僅記錄觸發事件前后的波形數據，大幅壓縮存儲需求的同時保留完整時序信息。
三、應用場景：從電源分析到通信調試的全面覆蓋
混合信號觸發同步技術為以下典型場景提供了高效解決方案：
1. 開關電源環路穩定性測試
通過內置的伯德圖功能，示波器可生成頻率掃描信號注入電源環路，并同步采集輸出響應。結合混合觸發技術，用戶可精準捕獲特定頻率點的相位裕度與增益裕度，直觀評估系統穩定性。例如，在開關頻率切換瞬間，示波器可同步觸發模擬電壓與開關控制信號，快速定位環路震蕩原因。
2. 通信協議解碼與故障診斷
支持I2C、SPI、UART等十余種串行協議觸發與解碼，當協議數據流中出現特定幀或錯誤時，示波器可立即觸發捕獲。例如，在調試I2C總線時，可設置當檢測到某地址錯誤時觸發，結合數字通道的邏輯分析功能，快速定位通信故障點。
3. 混合信號系統設計驗證
在集成模擬與數字電路的系統調試中，工程師可同時觀察ADC采樣波形與數字控制信號，通過混合觸發技術捕獲兩者時序異常。例如，當ADC采樣數據出現錯誤時，示波器同步觸發并顯示控制信號狀態，幫助定位是模擬前端問題還是數字處理邏輯錯誤。
四、技術優勢與用戶價值
MSO5000的混合信號觸發同步技術為用戶帶來了顯著價值：
調試效率提升：硬件級觸發與分段存儲技術大幅縮短故障定位時間，波形捕獲率高達50萬次/秒，瞬態信號無處遁形；
操作體驗優化：9英寸多點觸控屏與Web Control遠程控制功能，使復雜觸發設置變得直觀便捷；
功能擴展靈活：支持帶寬、通道數、分析功能的軟件升級，用戶可根據需求靈活配置，降低初期投入成本；
高集成度設計：集示波器、邏輯分析儀、頻譜儀等于一體，減少設備堆疊，提升實驗室空間利用率。

普源MSO5000系列示波器通過創新的混合信號觸發同步技術，打破了傳統示波器在復雜信號捕獲中的局限，為工程師提供了精準、高效、靈活的測試手段。無論是電源分析、通信調試還是混合系統設計，其技術優勢都得到了充分體現。隨著電子系統復雜度的不斷提升，MSO5000必將為更多領域的測試需求提供有力支持。
