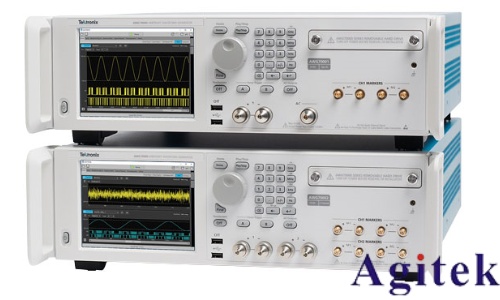

信號完整性測試是電子系統設計與驗證的關鍵環節，尤其在高速通信、雷達系統、國防電子等領域，對信號發生器的性能要求日益嚴苛。泰克AWG70000系列任意波形發生器憑借其卓越的采樣率、動態范圍和波形存儲能力，為信號完整性測試提供了全面解決方案，本文將深入探討其技術特性、應用場景及測試優勢。

一、核心性能指標奠定測試基礎
AWG70000系列在信號完整性測試中的核心優勢源于其突破性的技術參數：
1. 極致采樣率與垂直分辨率
支持高達50GS/s的采樣率和10位垂直分辨率，確保信號細節的極致還原。這一指標在模擬復雜調制信號（如OFDM）時尤為關鍵，可準確捕捉微小幅度變化，避免信號失真對測試結果的影響。
2. 無雜散動態范圍（SFDR）突破-80dBc
該指標意味著在寬頻帶范圍內，信號發生器能有效抑制雜散干擾，生成純凈的測試信號。例如在電子對抗仿真中，低SFDR可避免干擾信號對雷達脈沖的污染，提升測試可信度。
3. 超大波形內存（32G樣點）
相比傳統發生器，AWG70000的波形存儲能力提升一倍，支持連續播放640ms數據。這一特性在仿真真實環境中的長時信號場景（如復雜通信協議）時，顯著減少波形切換延遲，提高測試效率。
4. 流式波形ID功能
通過直接以太網接口，用戶可實時控制16383個序列步驟，實現動態信號場景的快速切換。例如在5G基站測試中，可模擬不同環境下的多普勒頻移，驗證接收機的魯棒性。
二、信號完整性測試的核心應用場景
AWG70000在信號完整性測試中的典型應用涵蓋多個領域：
1. 高速數字通信測試
在PCIe、USB等高速串行接口驗證中，AWG70000可生成包含抖動、噪聲和碼間干擾的復合信號，評估接收機的誤碼率極限。其12.5Gbps的數據速率模擬能力，結合高分辨率波形，可精準測試信號眼圖張開度、上升沿時間等關鍵參數。
2. 雷達與電子戰仿真
通過構建連續雷達脈沖序列，AWG70000可模擬復雜電磁環境中的對抗信號。例如，生成包含不同調制樣式（如線性調頻、相位編碼）的雷達信號，配合示波器或頻譜儀，驗證接收機的動態范圍和目標識別能力。
3. 光通信與射頻測試
在光傳輸系統中，AWG70000的10位垂直分辨率可精確生成高階調制信號（如PAM4、64QAM），支持相干光通信系統的誤碼率測試。同時，其直接輸出20GHz載波的能力，無需外部混頻器，簡化了射頻測試鏈路。
三、測試流程中的技術優勢
AWG70000在信號完整性測試中帶來的技術革新體現在：
1. 波形創建與編輯的靈活性
結合SourceXpress軟件，用戶可通過MATLAB等第三方工具導入波形矢量，或直接捕獲示波器/頻譜儀的真實信號進行回放與再處理。這一功能在模擬現實世界中的信號損傷（如多徑衰落、頻率偏移）時，顯著提升測試場景的真實性。
2. 多通道同步與擴展性
支持多臺設備同步，通過AWG同步集線器構建多通道高速測試系統，滿足相控陣?yán)走_、多天線通信系統的測試需求。例如在MIMO系統中，可同步生成不同空間通道的衰落信號，驗證算法性能。
3. 安全與易用性
內置Windows 10操作系統，滿足IT安全規范，同時配備直觀的前面板操作界面，無需依賴外部PC即可完成波形編輯與測試執行。這一設計在實驗室與現場測試中，提升了設備的可用性與可靠性。
四、測試案例：電子戰仿真中的信號完整性驗證
以電子對抗場景為例，AWG70000可通過以下步驟實現信號完整性測試：
1. 構建復雜信號場景：利用流式波形ID功能，快速切換包含不同調制樣式、頻率跳變的雷達脈沖序列，模擬敵方干擾信號。
2. 生成高精度測試激勵：設置50GS/s采樣率與-80dBc SFDR，確保信號保真度，避免發生器自身引入干擾。
3. 多通道協同測試：同步多臺AWG70000，生成空間分集的干擾信號，結合接收機的多天線陣列，驗證抗干擾算法的有效性。
4. 實時波形捕獲與分析：通過示波器捕獲接收機輸出信號，利用AWG回放功能復現關鍵波形，輔助定位問題。

泰克AWG70000系列通過突破性的性能指標與靈活的功能設計，為信號完整性測試提供了全新維度。其不僅滿足當前高速通信、國防電子領域的嚴苛需求，更通過流式波形ID、大容量內存等創新功能，為下一代通信協議（如6G）、復雜電磁環境仿真等前沿應用鋪平道路。隨著電子系統復雜度持續提升，AWG70000將持續引領信號完整性測試技術的發展方向。
