TMS320C64x+ ? DSP（包括 TMS320C6452 器件是 TMS320C6000? DSP 平臺。C6452 器件基于第三代 由開發的高性能、高級 VelociTI? 超長指令字 （VLIW） 架構 Texas Instruments （TI） 的 DSP 使這些 DSP 成為數字媒體應用的絕佳選擇。這 C64x+ ? 器件與以前的 C6000? DSP 器件代碼向上兼容 平臺。C64x? DSP 支持附加功能，并具有從 以前的設備。
*附件：tms320c6452.pdf

除非另有說明，否則對 C64x DSP 或 C64x CPU 的任何引用也適用于 分別為 C64x+ DSP 和 C64x+ CPU。

性能高達每秒 72 億條指令 （MIPS），時鐘速率為 900MHz，C64x+ core 為高性能 DSP 編程挑戰提供解決方案。DSP 內核具有 高速控制器的作靈活性和陣列處理器的數值能力。 C64x+ DSP 內核處理器具有 64 個 32 位字長的通用寄存器和 8 個 高度獨立的功能單元 — 兩個 32 位結果的乘法器和 6 個算術邏輯 單位 （ALU）。八個功能單元包括加速性能的說明 視頻和成像應用程序。DSP 內核可以產生 4 個 16 位乘法累加 （MAC） 每個周期高達 36 億個 MAC/秒 （MMACS），或每個周期 8 個 8 位 MAC，最高可達 tp 8800 MMACS。有關 C64x+ DSP 的更多詳細信息，請參閱（文獻編號 SPRU732）。

這些器件還具有特定于應用的硬件邏輯、片上存儲器和 其他片上外設，類似于其他 C6000 DSP 平臺器件。核心使用 基于緩存的兩級架構。1 級程序高速緩存 （L1P） 是 256K 位直接映射的 cache 和 Level 1 data cache （L1D） 是一個 256K 位 2 路 set-associative cache。2 樓 內存/緩存 （L2） 由程序共享的 1408KB 內存空間組成 和數據空間。L2 內存可以配置為映射內存、高速緩存或 二。

該設備有一個 1000 Mbps 以太網交換機子系統，帶有一個管理 數據輸入/輸出 （MDIO） 模塊和兩個 SGMII 端口;一個 4 位發送、4 位接收 VLYNQ 接口;內部集成電路 （I2C） 總線接口;一個多通道音頻串行端口 （McASP） 具有 10 個序列化程序;兩個電信串行接口端口 （TSIP）;4 個 64 位 通用定時器，每個定時器可配置為兩個獨立的 32 位定時器;用戶可配置的 16 位或 32 位主機端口接口 （HPI）;32 個引腳，用于通用輸入/輸出 （GPIO），帶 可編程中斷/事件生成模式，與其他外設多路復用;一個 UART;和 兩個無縫外部存儲器接口：同步和異步外部存儲器接口 （EMIFA） 用于較慢的存儲器/外設，以及更高的 DDR2 SDRAM 接口。

管理數據輸入/輸出 （MDIO） 模塊持續輪詢所有 32 個 MDIO 地址 枚舉系統中的所有 PHY 設備。

I2C 和 VLYNQ 端口允許該器件輕松控制外設模塊和/或 與主機處理器通信。

特性

• 高性能數字媒體處理器
  • 720MHz、900MHz C64x+ ? 時鐘速率
  • 1.39 ns （-720）、1.11 ns （-900） 指令周期時間
  • 5760、7200 英里/秒
  • 8 個 32 位 C64x+ 指令/周期
  • 與 C64x/Debug 完全軟件兼容
  • 商用溫度范圍（僅限 -720、-900）
  • 工業溫度范圍（僅限 -720、-900）
• VelociTI? 高級超長指令字 （VLIW） TMS320C64x+ ? DSP 內核的 VelociTI.2? 擴展
  • 八個高度獨立的功能單元，帶有 VelociTI.2 擴展：
    • 6 個 ALU（32/40 位），每個 ALU 每個時鐘周期支持單個 32 位、雙 16 位或四個 8 位運算
    • 兩個乘法器支持每個時鐘周期 4 個 16 x 16 位乘法 （32 位結果） 或每個時鐘周期 8 個 8 x 8 位乘法 （16 位結果）
  • 具有非對齊支持的 load-store 架構
  • 64 個 32 位通用寄存器
  • 指令打包減小了代碼大小
  • 所有指令均有條件
  • 其他 C64x+ ? 增強功能
    • 保護模式作
    • 異常支持錯誤檢測和程序重定向
    • Modulo Loop 自動對焦模塊作的硬件支持
• C64x+ 指令集特性
  • 字節可尋址（8/16/32/64 位數據）
  • 8 位溢出保護
  • Bit-Field Extract, Set, Clear
  • 歸一化、飽和、位計數
  • VelociTI.2 增加的正交性
  • C64x+ 擴展
    • 緊湊的 16 位指令
    • 支持復數乘法的附加說明
• C64x+ L1/L2 內存架構
  • 256K 位（32K 字節）L1P 程序 RAM/高速緩存 [直接映射]
  • 256K 位（32K 字節）L1D 數據 RAM/緩存
    [2 路設置關聯]
  • 1408KB L2 統一映射 RAM/高速緩存 [靈活分配]
• 僅支持 Little Endian 模式
• 外部存儲器接口 （EMIF）
  • 具有 512M 字節地址空間 （1.8V I/O） 的 32 位 DDR2 SDRAM 內存控制器
  • 異步 16 位寬 EMIF （EMIFA）
    • 高達 128M 字節的總地址范圍
    • 每個 CE 空間 64M 字節地址范圍
  • 與異步存儲器 （SRAM、Flash 和 EEPROM） 的無縫接口
  • 同步存儲器（SBSRAM 和 ZBT SRAM）
  • 支持與標準同步設備和自定義邏輯（FPGA、CPLD、ASIC 等）的接口
• 增強型直接內存訪問 （EDMA） 控制器（64 個獨立通道）
• 3 端口千兆以太網交換機子系統
• 4 個 64 位通用定時器（每個可配置為 2 個 32 位定時器）
• 1 個 UART（帶 RTS 和 CTS 流控）
• 一個 4 線串行端口接口 （SPI），帶兩個片選
• 主/從內部集成電路 （I2C 總線?）
• 兩個電信串行接口端口 （TSIP0/1）
• 多通道音頻串行端口 （MCASP）
  • 10 個串行器和 SPDIF （DIT） 模式
• 16/32 位主機端口接口 （HPI）
• 兼容高級事件觸發 （AET）
• 符合 PCI 規范 2.3 的 32 位 33/66MHz、3.3V 外圍組件互連 （PCI） 主/從接口
• VLYNQ? 接口（FPGA 接口）
• 片上 ROM 引導加載程序
• 單獨的省電模式
• 靈活的 PLL 時鐘發生器
• 兼容 IEEE-1149.1 （JTAG）? 邊界掃描
• 32 個通用 I/O （GPIO） 引腳（與其他器件功能多路復用）
• 包：
  • 529 針 nFBGA（ZUT 后綴）
  • 19x19 mm 0.8 mm 間距 BGA
  • 0.09 μm/6 級銅金屬工藝 （CMOS）
• 3.3V 和 1.8V I/O，1.2V 內部 （-720、-900）

參數

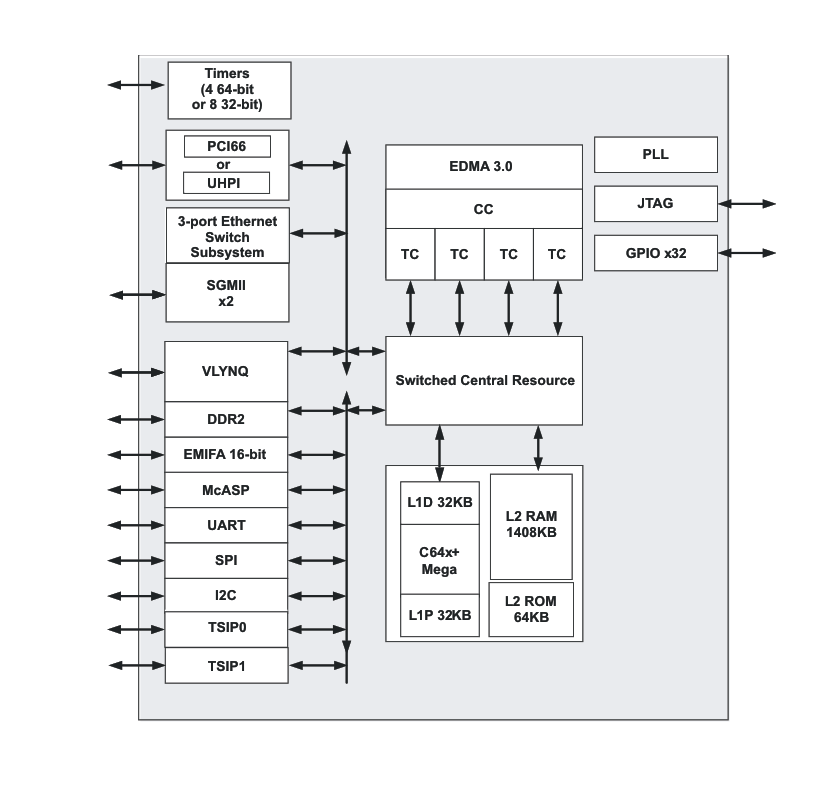

方框圖

1. 主要特性

• ?高性能DSP?：基于TMS320C6000平臺，支持720MHz和900MHz的C64x+時鐘速率。
• ?高速緩存?：集成256KB的L1P程序緩存和256KB的L1D數據緩存，以及1408KB的L2內存空間。
• ?外部接口?：支持DDR2 SDRAM接口，最高可達512MB地址空間，同時提供異步EMIF接口。
• ?豐富外設?：包括以太網交換子系統、VLYNQ接口、I2C、McASP、UART、TSIP等。
• ?開發工具?：提供C編譯器、DSP匯編優化器、Windows調試器等開發工具。

2. 應用領域

• 適用于需要高速數字信號處理的領域，如通信、音頻/視頻處理、圖像處理、雷達信號處理等。

3. 功能框圖

• ?CPU子系統?：包括C64x+核心、數據路徑、寄存器文件等。
• ?內存子系統?：包括L1P緩存、L1D緩存、L2內存等。
• ?外設接口?：包括DDR2接口、EMIF接口、以太網交換子系統、VLYNQ接口等。
• ?其他外設?：包括I2C、McASP、UART、TSIP等。

4. 內存架構

• ?L1P程序緩存?：256KB，直接映射緩存。
• ?L1D數據緩存?：256KB，2路組相聯緩存。
• ?L2內存?：1408KB，共享程序和數據空間，可配置為緩存或映射內存。

5. 外設接口

• ?DDR2接口?：支持JESD79D-2A標準，最高可達512MB地址空間。
• ?EMIF接口?：支持異步存儲器，如SRAM、NOR Flash等。
• ?以太網交換子系統?：包括兩個SGMII端口、MDIO模塊等，支持VLAN和802.1Q標準。
• ?VLYNQ接口?：高速點對點串行接口，支持菊花鏈連接。
• ?其他接口?：包括I2C、McASP、UART、TSIP等，滿足不同通信需求。

6. 電源管理

• 支持多種電源模式，包括正常操作模式和低功耗模式。
• 提供詳細的電源規格和電氣特性，確保設備在不同環境下的穩定運行。

7. 開發工具與支持

• 提供C編譯器、DSP匯編優化器、Windows調試器等開發工具，簡化編程和調試過程。
• 提供豐富的用戶指南和參考手冊，幫助開發人員快速上手。

8. 封裝與尺寸

• 采用529引腳的nFBGA封裝，尺寸為19x19mm，0.8mm引腳間距。

TMS320C6452是一款高性能的數字信號處理器，集成豐富的外設接口和高速緩存，適用于需要高速數字信號處理的多種應用領域。其強大的處理能力和靈活的配置選項，使得它成為通信、音頻/視頻處理、圖像處理等領域的理想選擇。
