概述
AD9520-4提供多路輸出時鐘分配功能，具有亞皮秒級抖動性能，并且片內集成鎖相環(PLL)和電壓控制振蕩器(VCO)。片內VCO的調諧頻率范圍為1.4 GHz至1.8 GHz。也可以使用最高2.4 GHz的外部3.3 V/5 V VCO/VCXO。
數據表：*附件：AD9520-4 12路LVPECL 24路CMOS輸出時鐘發生器技術手冊.pdf

AD9520-4串行接口支持SPI和I2C端口。封裝內EEPROM能夠通過串行接口進行編程，其可存儲用于上電和芯片復位的用戶定義寄存器設置。

AD9520-4具有12路LVPECL輸出，分為四組。任何一路1.6 GHz LVPECL輸出都可以重新配置為兩路250 MHz CMOS輸出。若應用需要LVDS驅動器而非LVPECL驅動器，請參考AD9522-4。每組3路輸出具有一個分頻器，其分頻比（從1至32）和相位失調或粗調時間延遲均可設置。

AD9520-4提供64引腳LFCSP封裝，可以采用3.3 V單電源供電。外部VCO的工作電壓可高達5.5 V。獨立的輸出驅動器電源可以為2.375 V至3.465 V。

AD9520-4的額定工作溫度范圍為?40°C至+85°C標準工業溫度范圍。

應用

• 低抖動、低相位噪聲時鐘分配
• SONET、10Ge、10GFC、同步以太網、OTU2/3/4的時鐘產生和轉換
• 前向糾錯(G.710)
• 為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
• 高性能無線收發器
• 自動測試設備(ATE)和高性能儀器儀表
• 寬帶基礎設施

特性

• 低相位噪聲鎖相環(PLL)
  • 片內VCO的調諧頻率范圍為1.4 GHz至1.8 GHz
  • 可選外部3.3 V/5 V VCO/VCXO至2.4 GHz
  • 1路差分或2路單端基準輸入
  • 支持最高250 MHz的CMOS、LVDS或LVPECL參考
  • 參考輸入接受16.62 MHz至33.3 MHz晶振
  • 可選參考時鐘倍頻器
  • 參考監控功能
  • 自動/手動參考保持和參考切換模式，恢復式切換
  • 參考間無毛刺切換
  • 從保持模式自動恢復
  • 可選數字或模擬鎖定檢測
  • 可選零延遲工作
• 12路1.6 GHz LVPECL輸出分為4組
  • 每組3路輸出，共享一個帶相位延遲的1至32分頻器
  • 加性輸出抖動低至225 fs rms
  • 分組輸出的通道間偏斜 < 16 ps
  • 可以將每路LVPECL輸出配置為2路CMOS輸出(fOUT ≤ 250 MHz)
• 上電時所有輸出自動同步
• 提供手動輸出同步
• SPI和I^2^C兼容型串行控制端口
• 64引腳LFCSP
• 非易失性EEPROM存儲配置設置

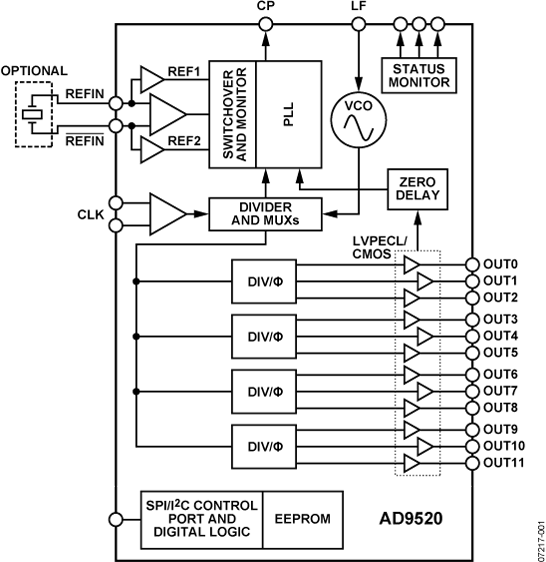

框圖

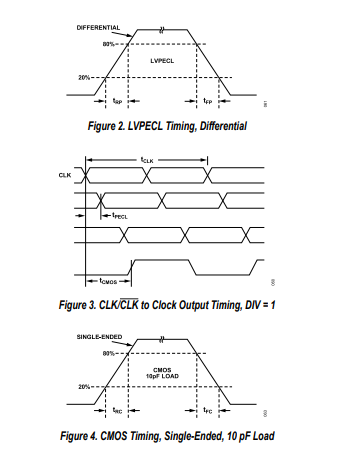

時序圖

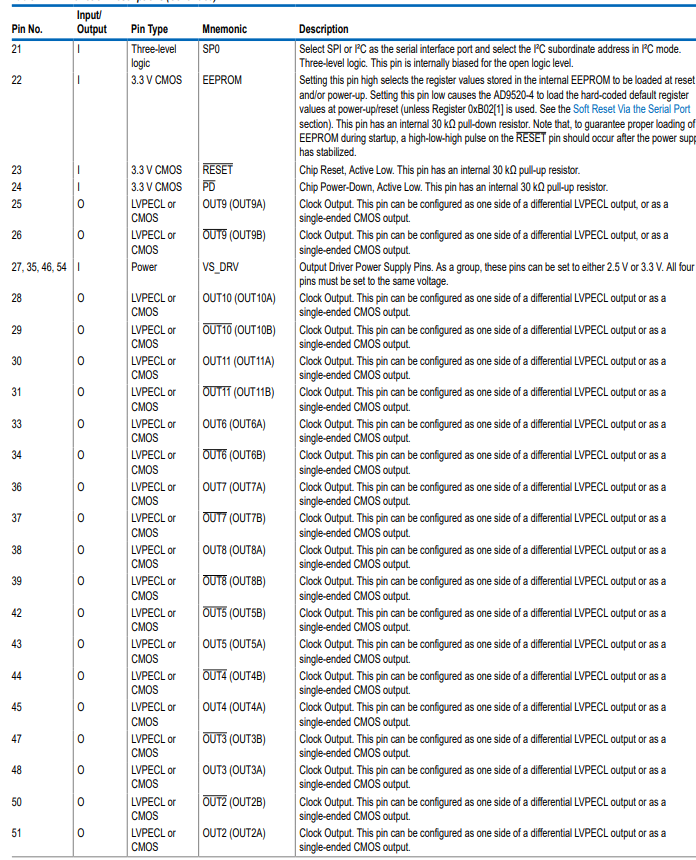

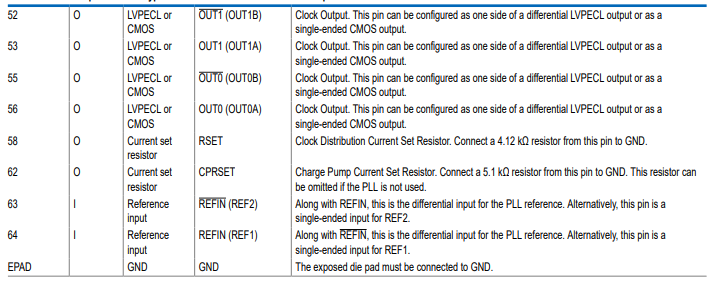

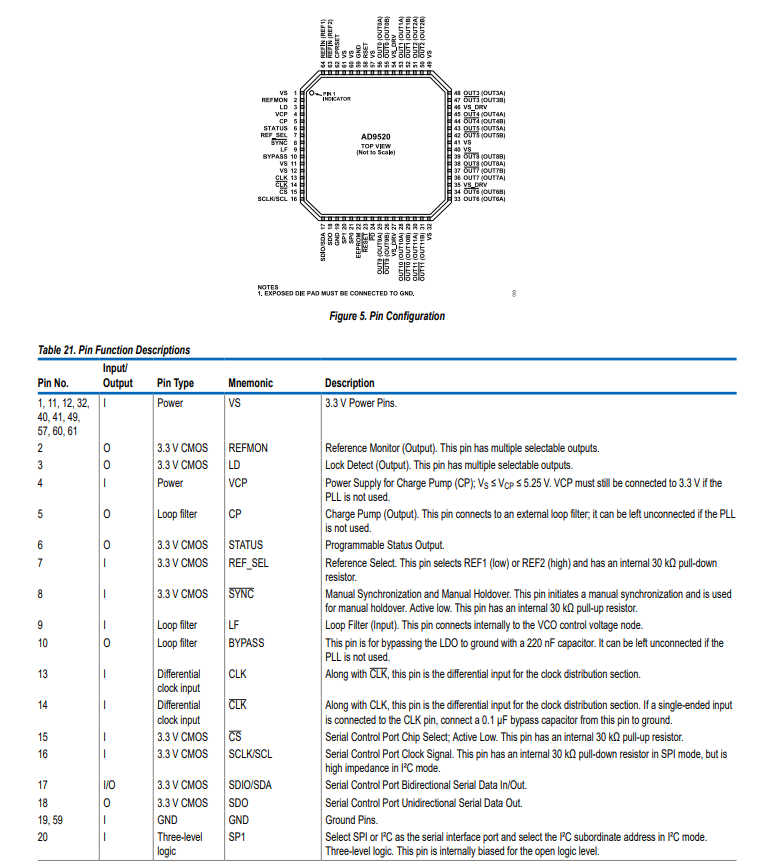

引腳配置描述

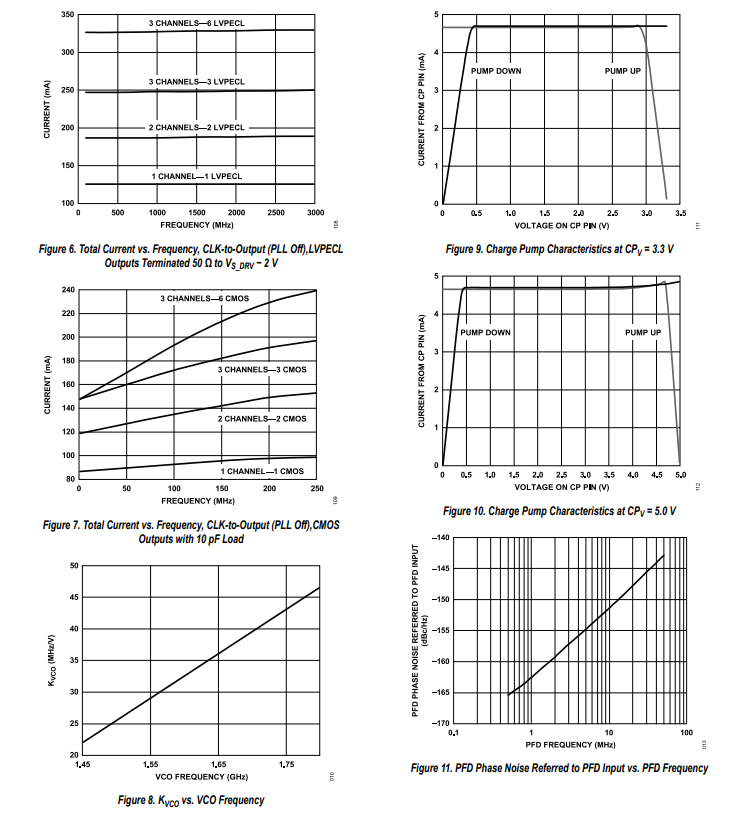

典型性能特征
