UCx84xA 系列控制器件是 UCx84x 系列的引腳對引腳兼容改進版本。該系列器件提供了控制電流模式或開關模式電源所需的功能，具有許多改進的特性：啟動電流小于 0.5mA，振蕩器放電調整至 8.3mA，在 UVLO 期間，對于 VCC 超過 5V，輸出級可以在低于 1.2V 的電壓下吸收至少 10mA。
*附件：uc2845a.pdf

特性

• 針對離線和 DC-DC 轉換器進行了優化
• 低啟動電流 （< 0.5mA）
• Trimmed Oscillator Discharge Current
• 自動前饋補償
• 逐脈沖電流限制
• 增強的負載響應特性
• 帶滯后的欠壓鎖定
• 雙脈沖抑制
• 大電流圖騰柱輸出
• 內部調整的帶隙基準
• 高達 500kHz 的工作頻率

參數

方框圖

一、產品概述

• ?型號?：UC2845A
• ?類型?：電流模式PWM控制器
• ?用途?：適用于離線式和DC-DC轉換器

二、主要特性

• ?低啟動電流?：< 0.5mA
• ?振蕩器放電電流?：精確修剪至8.3mA
• ?自動前饋補償?
• ?逐脈沖電流限制?
• ?增強型負載響應?
• ?欠壓鎖定（UVLO）帶滯回?
• ?雙脈沖抑制?
• ?高電流圖騰柱輸出?
• ?內部修剪帶隙參考?

三、封裝與引腳

• ?封裝類型?：包括SOIC、PDIP、LCCC等多種封裝
• ?引腳數?：根據封裝不同，引腳數在8至20之間
• ?主要引腳功能?：
  • ?VCC?：偏置輸入
  • ?GND?：信號地
  • ?COMP?：誤差放大器輸出
  • ?FB?：反饋輸入
  • ?ISENSE?：電流感應輸入
  • ?OUTPUT?：圖騰柱輸出
  • ?RT/CT?：振蕩器定時電阻/電容輸入
  • ?VREF?：參考電壓輸出

四、電氣特性

• ?UVLO啟動閾值?：根據具體型號不同，啟動閾值在7.8V至17V之間
• ?UVLO關閉閾值?：低于啟動閾值一定范圍
• ?最大占空比?：根據型號不同，最大占空比在46%至100%之間
• ?誤差放大器增益?：高達80dB
• ?參考電壓?：5V（典型值）
• ?輸出電流?：圖騰柱輸出可達1A

五、功能描述

• ?電流模式控制?：通過ISENSE引腳監測電感電流，實現快速瞬態響應
• ?PWM控制?：通過內部PWM比較器生成脈寬調制信號
• ?UVLO保護?：在VCC電壓低于設定閾值時，關閉輸出以保護電路
• ?振蕩器?：可通過外部RT和CT電阻電容進行編程，設定工作頻率

六、典型應用

• ?應用領域?：廣泛應用于開關電源供應（SMPS）、DC-DC轉換器、電源模塊等

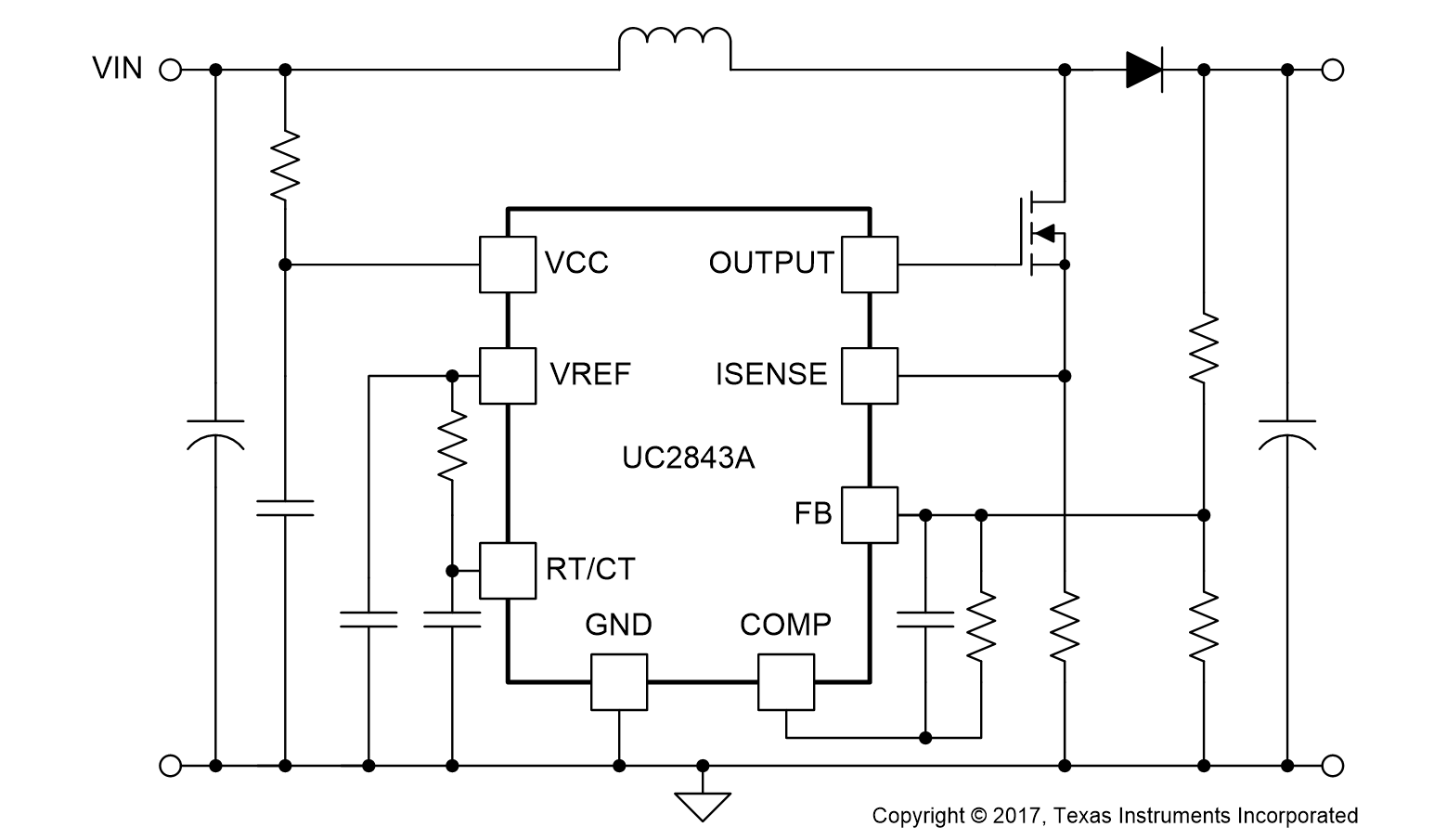

• ?應用電路?：文檔提供了詳細的典型應用電路圖，如反激式轉換器電路

七、布局與接地建議

• ?布局?：建議將關鍵元件（如電感、電容）靠近相應的控制器引腳放置，以減少噪聲和干擾
• ?接地?：推薦采用星形接地技術，將控制器信號地和功率地分開，提高電路穩定性
