TL5001 和 TL5001A 將脈寬調制 （PWM） 控制電路所需的所有功能集成在單個單片芯片上。TL5001/A 主要設計用于電源控制，包含一個誤差放大器、一個穩壓器、一個振蕩器、一個具有死區時間控制輸入的 PWM 比較器、欠壓鎖定 （UVLO）、短路保護 （SCP） 和一個集電極開路輸出晶體管。TL5001A的典型參考電壓容差為 ±3%，而 TL5001 為 ±5%。
*附件：tl5001a.pdf

誤差放大器共模電壓范圍為 0 V 至 1.5 V。誤差放大器的同相輸入連接到 1 V 基準。通過在 DTC 和 GND 之間連接外部電阻器，可以將死區時間控制 （DTC） 設置為提供 0% 至 100% 的死區時間。振蕩器頻率是通過用一個外部電阻器將 RT 端接到 GND 來設置的。在低 V 期間抄送條件下，UVLO 電路關閉輸出，直到 V抄送恢復到其正常工作范圍。

TL5001C 和 TL5001AC 的額定工作溫度范圍為 –20°C 至 85°C。 TL5001I 和 TL5001AI 的額定工作溫度范圍為 –40°C 至 85°C。 TL5001Q 和 TL5001AQ 的額定工作溫度范圍為 –40°C 至 125°C。 TL5001M 和 TL5001AM 的額定工作溫度范圍為 –55°C 至 125°C。

特性

• 完整的 PWM 功率控制
• 3.6V 至 40V 工作電壓
• 內部欠壓鎖定電路
• 內部短路保護
• 振蕩器頻率 . . .20 kHz 至 500 kHz
• 可變死區時間提供對總范圍的控制
• ±3% 參考電壓容差 （TL5001A）
• 可用于 Q-Temp 汽車
  HighRel 汽車應用
  配置控制/打印支持
  符合汽車標準的認證

參數

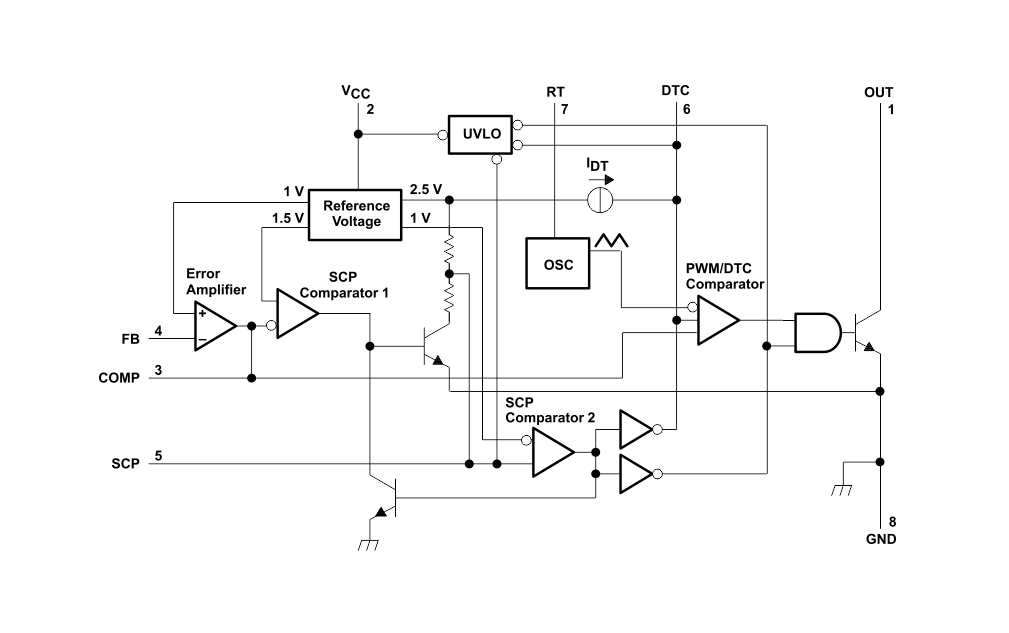

方框圖

一、產品概述

• ?型號?：TL5001A
• ?類型?：脈沖寬度調制（PWM）控制電路
• ?功能?：集成誤差放大器、調節器、振蕩器、PWM比較器、死區時間控制、欠壓鎖定（UVLO）、短路保護（SCP）和開漏輸出晶體管，適用于電源控制。

二、主要特點

• ?寬電壓范圍?：操作電壓3.6V至40V
• ?高精度參考電壓?：TL5001A具有±3%的參考電壓容差
• ?內置保護功能?：包括UVLO和SCP，提高系統可靠性
• ?可編程死區時間?：通過外部電阻設置，提供0%至100%的死區時間控制
• ?高頻率振蕩器?：振蕩器頻率可調，范圍為20kHz至500kHz

三、電氣特性

• ?輸出特性?：開漏輸出，最大集電極電流21mA，電壓額定值51V
• ?誤差放大器?：共模電壓范圍0V至1.5V，非反相輸入連接至1V參考電壓
• ?振蕩器?：頻率由RT引腳外部電阻決定，頻率穩定性高
• ?短路保護?：SCP閾值電壓可調，防止輸出短路損壞
• ?欠壓鎖定?：具有遲滯功能，防止因電壓波動而誤觸發

四、封裝與溫度范圍

• ?封裝類型?：提供多種封裝選項，如D（塑料DIP）、P（陶瓷DIP）、JG（芯片載體）、FK（無引腳陶瓷芯片載體）等
• ?溫度范圍?：根據型號不同，溫度范圍從-55°C至125°C

五、引腳功能

• ?關鍵引腳?：包括VCC（供電電壓）、COMP（誤差放大器輸出）、FB（反饋輸入）、GND（地）、RT（振蕩器定時電阻）、DTC（死區時間控制）、SCP（短路保護）、OUT（輸出）等。

六、應用場景

• 適用于各種DC-DC轉換器設計，如降壓、升壓、反激等拓撲結構，特別適用于需要高精度和可靠保護的電源管理應用。

七、包裝與標記信息

• 提供詳細的包裝信息，包括封裝類型、引腳數量、環保標識、引腳間距等，以及設備標記規則。

八、機械數據

• 提供各種封裝的詳細尺寸圖，包括引腳布局、封裝高度、寬度等，便于PCB設計。
