一、 導讀

Modbus 通信是一種應用廣泛的通信協議 ，在變頻器、智能儀表或是其他的一些智能設備上應用的一種通用通信協議，本文以S7-1200系列PLC作為Modbus主站，以歐姆龍E5EZ的智能溫控儀表作為從站為例，使用SCL編程語言編寫S7-1200實現對歐姆龍智能溫控儀表的當前溫度值的讀取和修改設定溫度值。

二、硬件選擇與儀表通信參數設置

(1)硬件選配

在本案例中S7-1200PLC選擇CPU型號為 CPU1214C，RS485通信接口，選擇通信板CB1241 ，歐姆龍智能儀表為歐姆龍E5EZ型儀表。PLC通信信號板與歐姆龍智能儀表的接線如下圖所示：

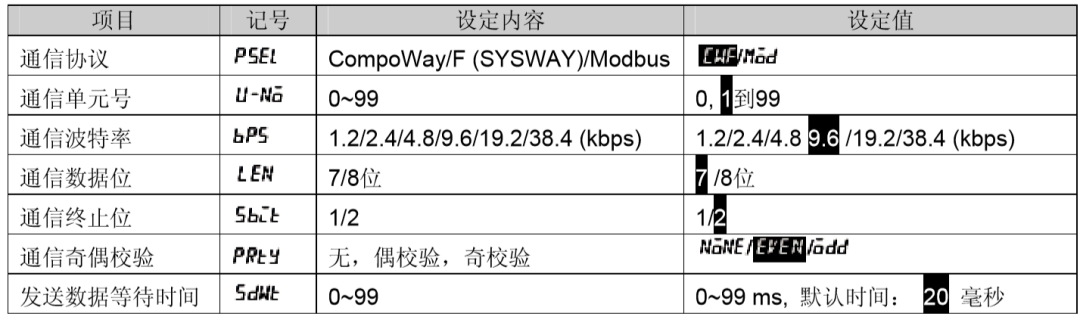

(2)儀表通信參數設置 儀表通信參數主如下圖所示，主要包括通信協議選擇，站號設置，波特率，數據位，校驗位等。

ü通信協議選擇Modbus通信協議，在儀表上選擇Mod。

ü通信單元號(站號)，這里設置為01

ü通信波特率設置，這里設置9.6，表示9600bps

ü數據位，這里設置為8位數據位

ü停止位，這里設置為1個停止位

ü奇偶校驗，這里設為EVEN(偶校驗)

三、通信程序編寫

(1)地址的計算

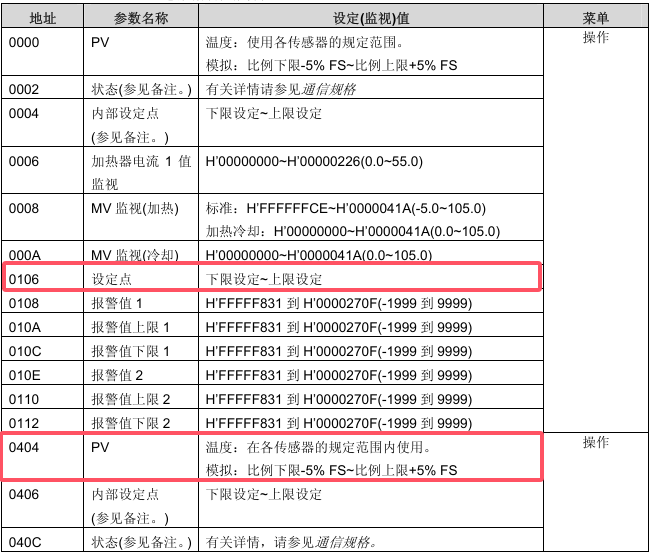

根據歐姆龍E5EZ儀表的通信說明書中關于Modbus通信數據的查詢表，可查找到PV值的數據地址為0404H，大小為32位，設定溫度值的地址為0106H，大小同位32位地址，如下標所示：

根據S7-1200Modbus通信指令上對地址的規定采用的是Modbus寄存器地址，所以經過換算后地址PV值的地址Modbus寄存器地址為十進制數的41029，設定溫度值的Modbus寄存器地址為十進制數的40263。

注：Modbus寄存器地址主要有4種類型，分別為0XXXX類型，表示對線圈的讀寫，1XXXX類型，表示對輸入離散量的讀取，3XXXX，表示對輸入寄存器讀取(對應Modbus功能碼為04),4XXXX表示對保持性寄存器的讀寫操作(對應功能碼為06,03,16)。 計算方法，把對應的十六進制的數據地址換算為十進制數后，再加上1，最后在等到的結果前面添加一個數字4，表示對應類型。

(2)新建通信數據塊DB1000

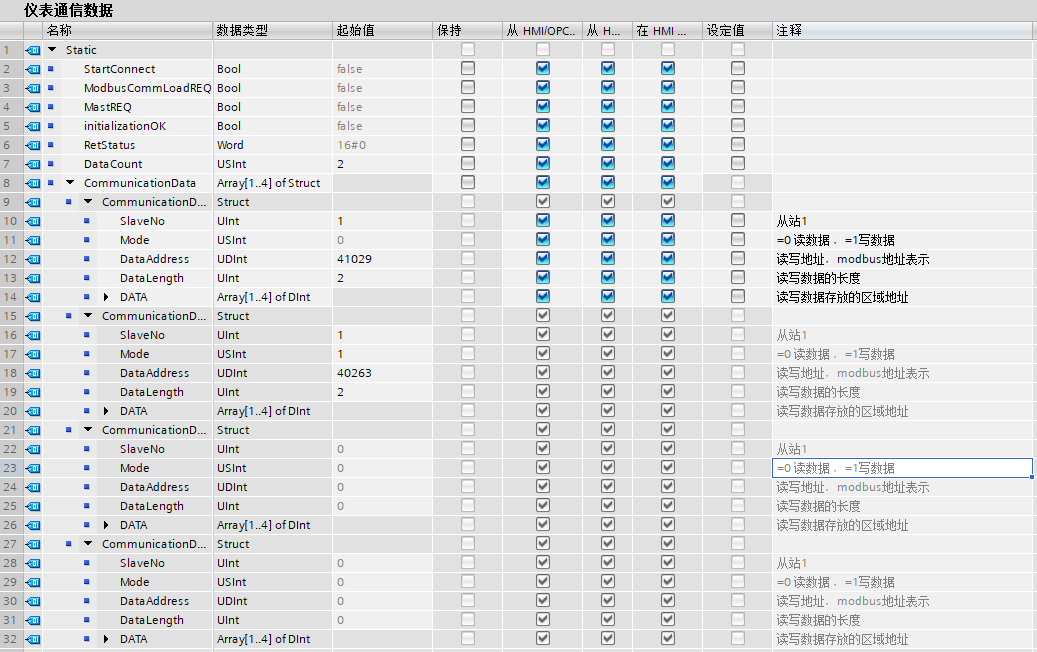

新建一個數據塊DB1000，在該數據塊中定義通信相關的變量，并給對應的變量賦值通信相關的數值，如下圖所示：

其中，變量CommunicationData的定義結構按通信指令“Modbus_Master”指令管腳進行定義，可根據通信數據調試多少來修改定性的數組元素的數量。

(3)新建通信程序塊FB1000

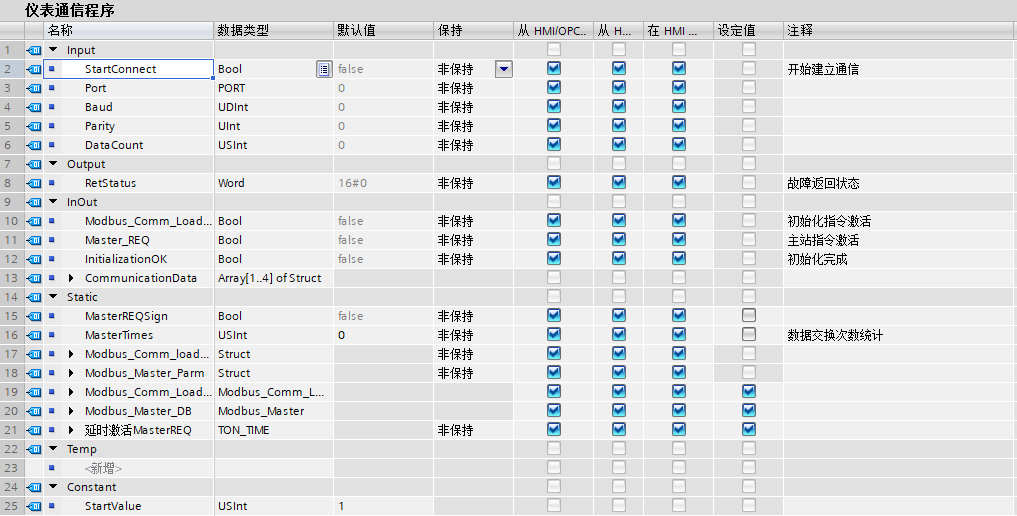

新建一個FB塊并對該FB塊命名為”儀表通信程序”，該塊的編程語言選擇SCL編程語言，在該FB塊的接口區中建立如下圖所示的接口區變量。

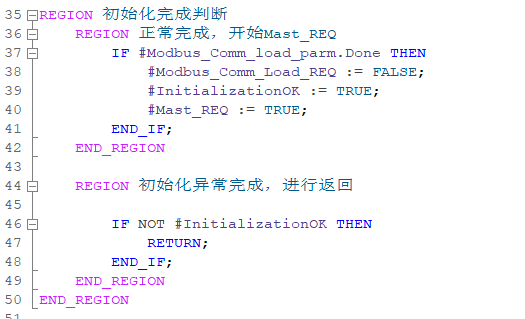

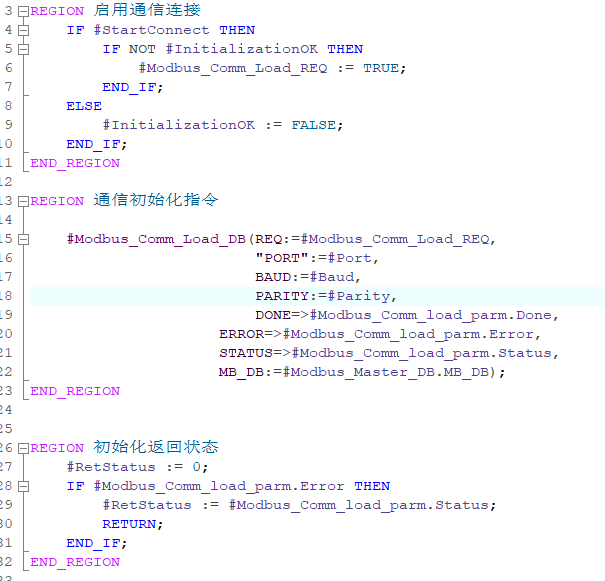

啟用通信連接和調用通信端口初始化操作程序

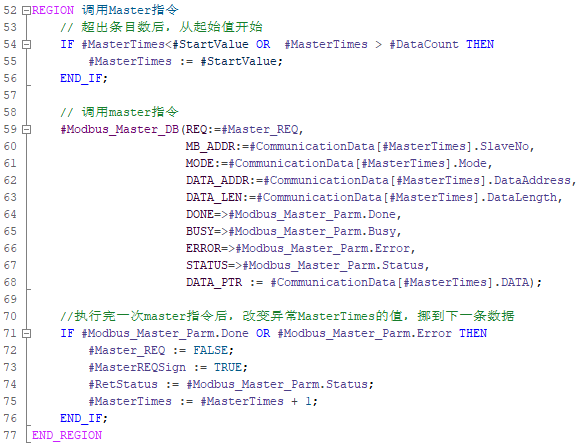

調用Mast指令完成數據交換和改變需要發送數據的程序

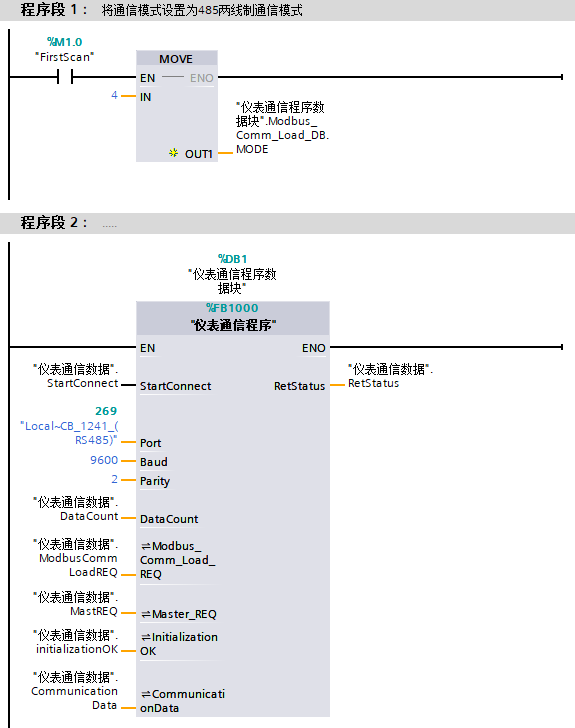

在OB塊中調用該通信程序，并為該通信程序的接口分配對應的實參。

四、結語

該案例中需要注意：

(1)修改修改初始指令中的模式，在首次掃描位接通時，把4傳送給“Modbus_Comm_Load_DB.MODE”變量中。

(2)若CommunicationData變量數值的元素是從0開始時，那么在通信程序的FB塊的接口區中定義的常量StartValue的值應設置為0。

(3)若通信的條數增加時，可修改CommunicationData變量數值的元素的數量，并對元素中的變量定義相關的數據，然后在DataCount中指定通信的數據條數，無需對通信程序進行調整。
