背景介紹

全息高分子材料是一類能夠同時存儲光波振幅、相位等全部信息的結構有序高分子材料，全息高分子/液晶復合材料屬于其中一種，由富高分子相與富液晶相周期性排列而成，這類復合材料通過相干激光下的聚合誘導相分離原理成型，能夠存儲實物的全部信息，在裸眼可見的彩色三維（3D）圖像存儲與顯示領域具有重要應用價值。此外，由于具有優異的電光響應特性和高的折射率調制度（Refractive Index Modulation），它們在增強現實領域也表現出巨大的應用潛力。

根據液晶含量和制備方法，全息高分子/液晶復合材料主要分為全息聚合物分散液晶 （Holographic Polymer Dispersed Liquid Crystal，HPDLC）、全息聚合物穩定液晶（Holographic Polymer Stabilized Liquid Crystal，HPSLC）以及聚合物-液晶-聚合物層狀物（POlymer-LIquid-CRYstal-Polymer Slices，POLICRYPS）。

聚合物分散液晶（PDLC）中聚合物質量分數通常大于30%，液晶形成微滴分散在連續的聚合物基體中。通常采用加熱或紫外光照射的方式，在由單體和液晶形成的均一初始混合物中引發單體聚合形成聚合物，聚合物和液晶之間發生相分離，由此得到PDLC。

全息光柵的成型原理

HPDLC通過相干激光下的聚合誘導相分離原理成型。如圖2所示，將一束激光分成光強相等的兩束同源相干光，然后匯聚，得到光強呈正弦函數形式分布的干涉光斑。在干涉光斑的高光強區（即相干亮區），光引發體系吸收光子，產生活性中心，引發單體聚合。聚合反應導致體系化學勢改變，引起單體從相干暗區往相干亮區擴散，以及液晶的反向擴散，最終產生由富高分子相和富液晶相周期性排列的全息光柵。

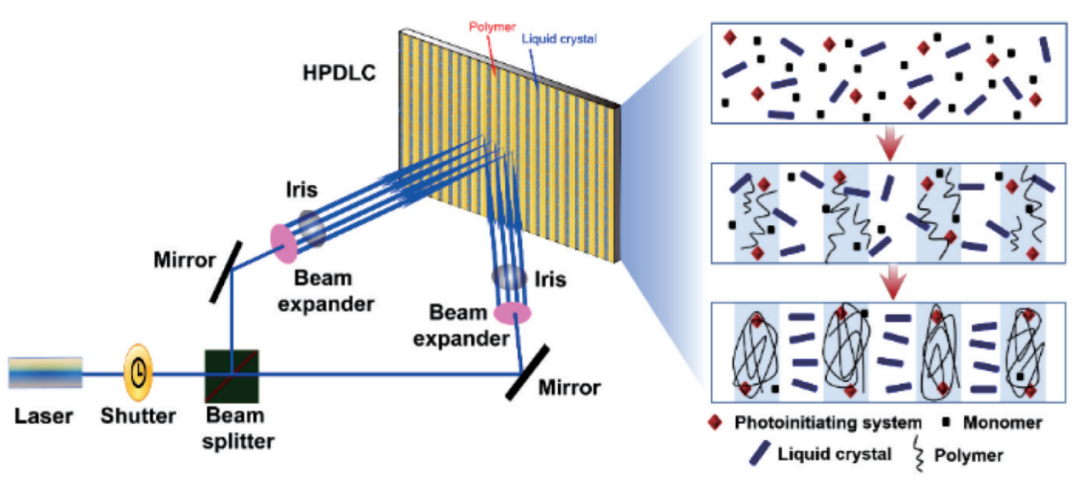

通過光聚合誘導相分離原理制備HPDLC示意圖

全息光柵的相分離結構主要取決于液晶擴散、液晶成核以及體系凝膠化的競爭。如圖所示，當液晶擴散時間小于成核時間，而后者又小于體系凝膠化時間時，相分離結構有序，且富液晶相連續；當液晶擴散時間小于成核時間，而后者與體系凝膠化時間相當時，液晶以液滴的形式分布于富液晶相；當液晶擴散速率過慢時，相分離結構無序，全息光柵不能形成 。相分離程度和相分離結構直接影響全息光柵的性能。

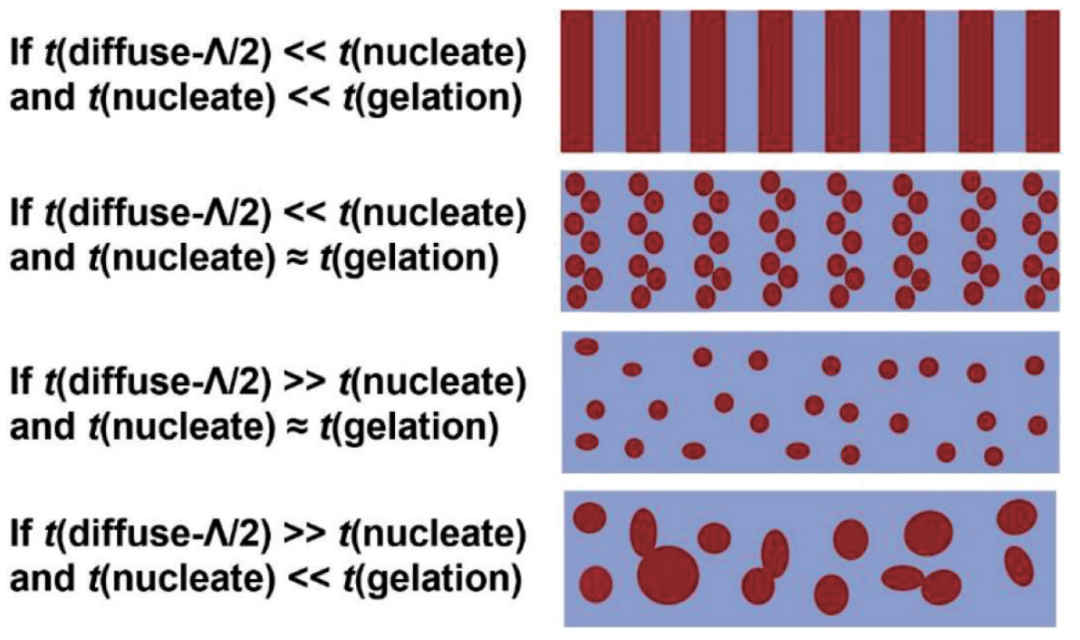

液晶擴散、成核與體系凝膠化對HPDLC相分離結構的影響示意圖

HPDLC在AR領域的應用

近年來，增強現實（AR）在科學界和工業界激發了廣泛興趣，其基本理念是將虛擬數字內容與真實環境無縫融合，因此有望成為下一代顯示技術，改變人們的信息交互方式。全息光柵元件由于具有獨特的波前再現性質，被認為是實現AR的主流路線。AR用全息光柵元件要求折射率調制度高、光柵衍射效率高、透明度高、霧度低（光散射損失小），因此需要對全息光柵結構進行精確調控。HPDLC在體全息光波導領域具有廣泛的應用潛力。多家領先企業已將HPDLC技術集成到其AR/VR顯示解決方案中，顯著提升了用戶體驗和技術性能。

例如Digilens公司基于透射式HPDLC和波導（waveguide）技術設計了用于頭盔顯示用的AR產品Moto HUD和全彩體全息波導眼鏡。而Samsung Electronics也在其高端AR/VR設備中應用了HPDLC技術，優化了光波導組件以提升視覺效果。值得一提的是，Akonia（已被蘋果收購），曾開發出基于HPDLC的多層全息存儲介質，應用于AR眼鏡中，支持在同一物理空間內存儲多個全息圖樣，實現更高的信息密度和更豐富的視覺體驗。

總結與展望

全息高分子/液晶復合材料作為一類具有全息功能的結構有序復合材料，在高端防偽、增強現實、分布反饋式激光器等高新技術領域極具應用潛力。然而，全息高分子/液晶復合材料的發展仍面臨諸多挑戰和機遇，例如：1）如何獲得高的折射率調制度；2）光柵衍射效率與驅動電壓、驅動電壓與光散射損失的矛盾能否徹底解決；3）多重圖像存儲與顯示的 復合材料如何構筑；4）復合材料的柔性卷對卷加工和連續化生產如何實現。
