【摘要】數據中心供配電系統與小母線配電系統的特點和優劣勢進行比對，從系統組成以及擴展性、節能性等各方面分析，并結合實際案例，論證了小母線系統技術的可行性和經濟實用性。

【關鍵詞】小母線；數據中心；供配電；母線槽

中圖分類號：TU852 文獻標識碼：A 文章編號：2097-2253 (2023)03-0066-04

Application of Small Bus Distribution System in a Data Center

He Xin

(Hunan Architectural Design Institute,Changsha 41001,China)

Abstract:The uncertainty of cabinet density at the initial stage of data center room construction makes itdifficult to estimate the power supply and distribution of data center.In order to deal with this situation,flexible small bus power distribution system can be adopted.Based on the analysis and comparison of thecharacteristics,advantages and disadvantages of the traditional data center power supply and distributionsystem and small bus power distribution system,this paper analyzes the system composition andexpansibility,and demonstrates the feasibility and economic practicability of small bus system technologycombined with the application of practical cases.

Keywords:small bus bar;data center;power supply and distribution;busbar

0、引言

當前云計算、大數據、人工智能領域技術快速發展，我國數據中心運營的安全性和可用性。

伴隨IT技術的發展，機房租賃等商業模式的興起，機房建設初期對機柜密度不確定大為增加，數據中心末端供配電系統在經濟型、持續性、靈活性、可靠性上提出新的要求和挑戰。

傳統的列頭柜加電纜的末端配電方式因其局限性而難以適應當今技術的發展。使用靈活的小母線來替代列頭柜及電纜的配電方式，成為解決數據中心內供配電發展的一種新方式。

1、傳統配電方案

如圖1所示，機房傳統配電方式一般采用兩回10kV市電接入至大樓配電房，經過變壓器、低壓配電柜后輸入2路雙回路市電進入機房雙電源切換箱，雙電源切換箱再引出電纜至UPS電源設備，再經過UPS輸出柜連接至各列機柜配電列頭柜，列頭柜再敷設電纜至機柜內PDU。傳統配電方式技術成熟可靠，單點故障率低。但配電列頭柜占用機柜空間、電纜傳輸損耗大、施工復雜、可擴展性和靈活性不大。

2、智能小母線配電方案

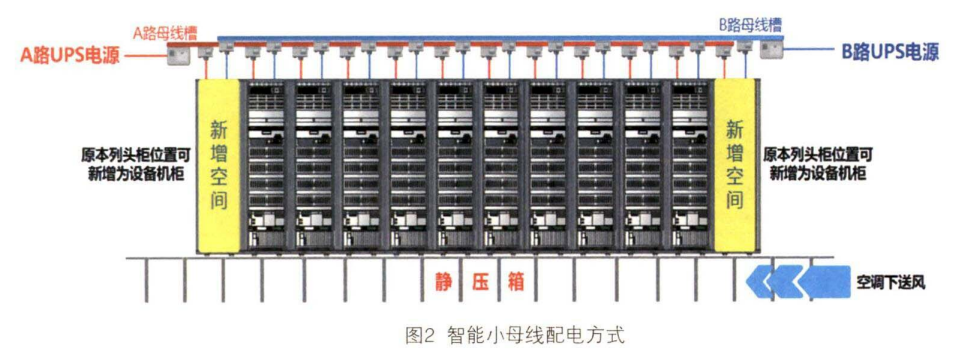

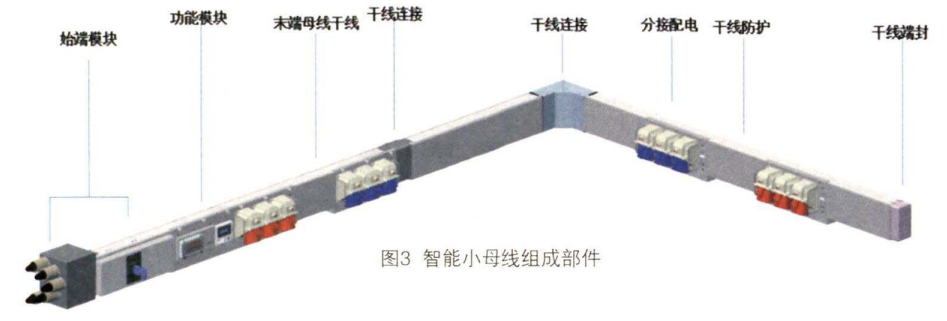

智能小母線配電系統是一種取代傳統電纜的數據中心末端配電解決方案，它由始端模塊、功能模塊、末端母線干線、干線連接模塊、分接配電模塊、干線防護模塊、干線端封等組成，它具備模塊外側接線、線路保護或控制通斷，浪涌保護、干線電氣參數監測和保護控制模塊的狀態監測，承載電能的主體，實現電能傳輸?shù)裙δ堋Ｈ鐖D2和圖3所示。

(1)始端模塊：負責UPS配電柜與小母線的連接，包含電纜進線模塊、塑殼斷路器和600mm母線直線段，電纜在始端模塊中通過塑殼斷路器后接入對應的母線端子排上。通過實現模塊外側接線、線路保護或控制通斷功能，其規格包括160/250/320/400/500/630/800A等。

(2)功能模塊：集成了浪涌保護、干線電氣參數監測和保護控制模塊的狀態監測等功能。

(3)末端母線干線：承載電能的主體，實現電能傳輸，內部基本結構為4根銅排(L1、L2、L3、

N)或5根銅排(L1、L2、L3、N、PE),其規格包括160/250/320/400/500/630/800A等。

(4)干線連接：包括可實現干線擴展的連接件和用于改變母線走向的各種彎頭等。

(5)分接配電模塊：雙觸點取電，采用微型斷路器作為保護元件，是插于母線槽主體上的小型配電模塊，用于為每一個用電設備提供精準的電力，電流為6~100A。

(6)干線保護模塊：防護蓋板可以提高干線的防護等級并有效地防止人員接觸帶電導體。

(7)干線端封：保護干線末端的封蓋，提高防護等級。

(8)配電方式為：從前端UPS配電柜引出電纜連接至母線槽最前端的始端模塊，通過母線槽進行電力傳輸，再根據每個機柜的功率密度選擇相應規格的分接配電模塊，與機柜內PDU連接后即完成對一個機柜配電工作。

3、兩種配電方式的比較

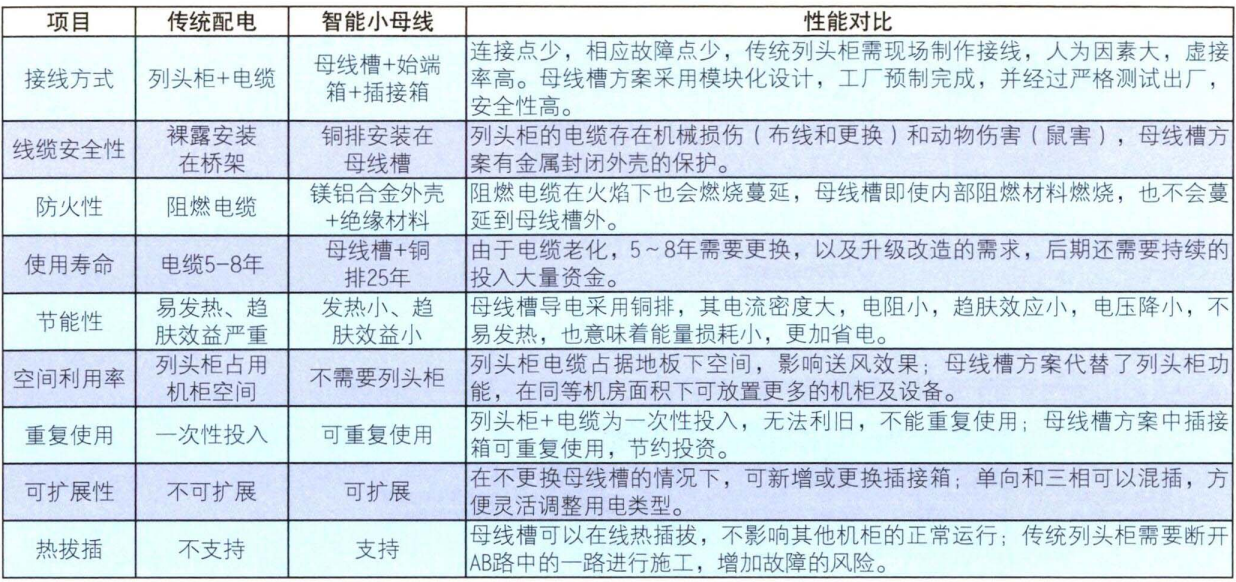

列頭柜+電纜與智能小母線配電方式的對比如表1所示。

4、某數據中心配電方案介紹

本項目為某數據第4.3.8條相關要求。

機房共規劃8列設備，組成4個封閉冷通道，不設置配電列頭柜，在每列機柜后門上方水平布置雙列母線，每條小母線分別來自不同UPS輸出回路，用于該列機柜AB路供電，本次設計采用單列母線長度為2.4m、1.8m、1.2m三種規格的單條母線槽和長度為815mm的始端模塊(進線箱215mm+母線槽600mm)拼接而成，設計母線長度的原則優先選擇多條2.4m拼接，余量選用1.8m或1.2m。

單列母線槽的長度不超過該列機柜總長度的最大長度，本機房每列機柜為12m,母線槽的長度=0.815+2.4×4+1.2=11.615m。每列機柜16臺，按每臺功率4kW計算，單列機柜總功率為64kW,選擇160A母線槽與160A始端模塊。本次機柜設備考慮單相供電，選用單相插接箱，選擇32A插接箱，插接箱的數量根據16臺機柜計算為6個(每3口配電模塊為1個)。

通過智能小母線方案配電設計，每列省去1個配電列頭柜空間，更多地為IT設備的擴展預留條件。配電通過插接箱實現，支持在線熱插拔，用電需求可以隨時隨需增減，而不涉及大的工程改動，在不影響其他正在運行的機柜設備的前提下，可在同一條母線槽上實現單相、三相轉換。正因為這些優點，隨著大規模數據中心機房建設。

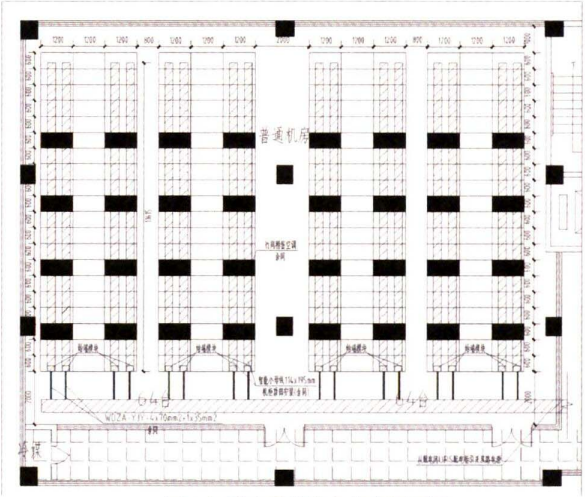

圖4 智能小母線供電方案平面圖

5、結束語

近些年，智能小母線配電方案還沒得到大規模的普及和應用，但是隨著目前IDC大型數據國家“十四五”規劃中碳達峰、碳中和的戰略定位也是一致的。筆者相信在不久的將來，智能小母線配電方式會得到大規模的應用，也會隨著設計的不斷完善成為一種主流。

6、安科瑞智能小母線解決方案

??安科瑞智能母線監控產品分為交流和直流母線監控兩類，包括始端箱監測模塊、插接箱監測模塊以及觸摸屏，另外還可以搭配母線槽連接器紅外測溫模塊用于監測母線槽的運行溫度，確保母線槽配電安全。

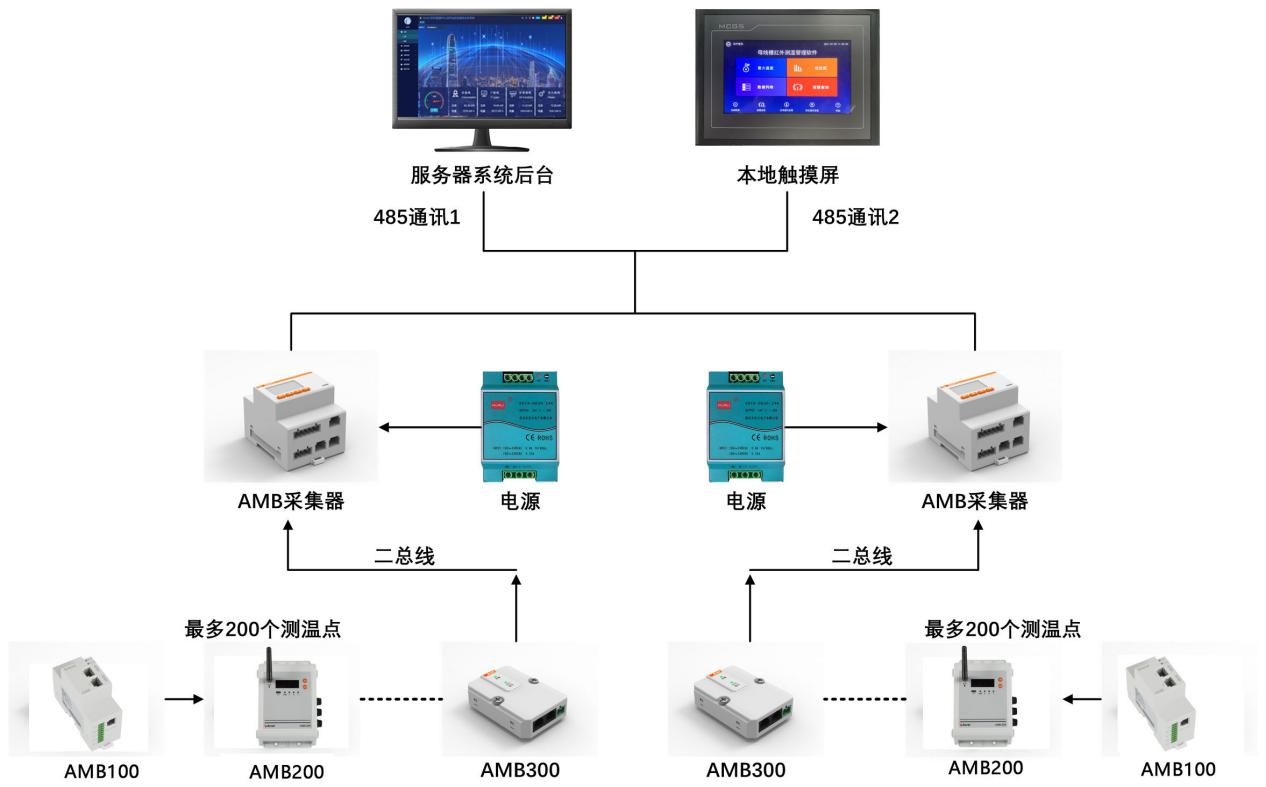

6.1、系統結構

6.2、系統功能

6.2.1主菜單

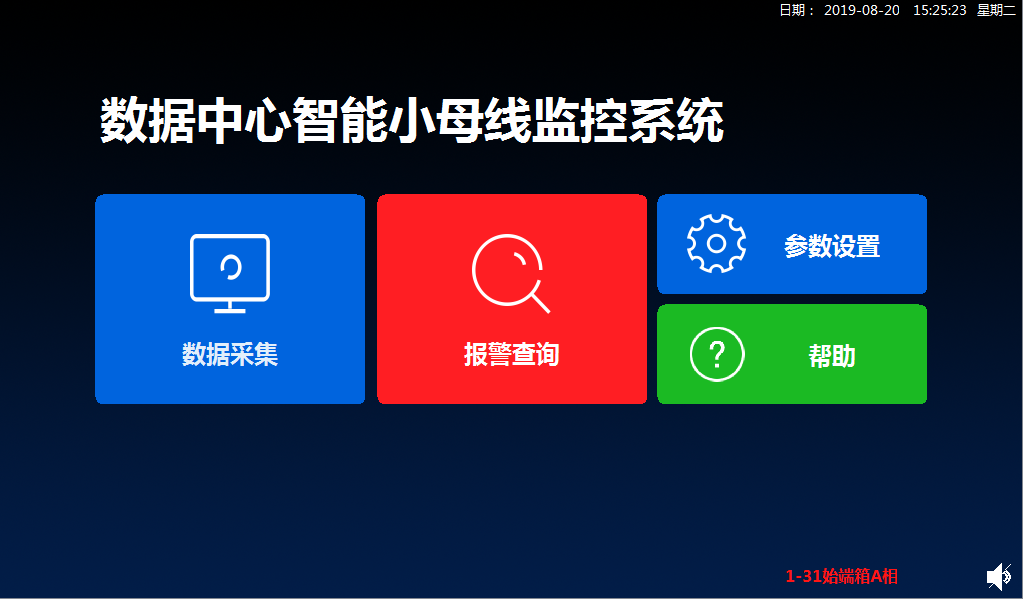

用戶登錄進入主菜單頁面，主菜單上顯示有數據采集、報警查詢、參數設置和幫助四個板塊，點擊任意板塊可進入對應界面進行數據查看及參數、功能編輯。

6.2.2實時監測

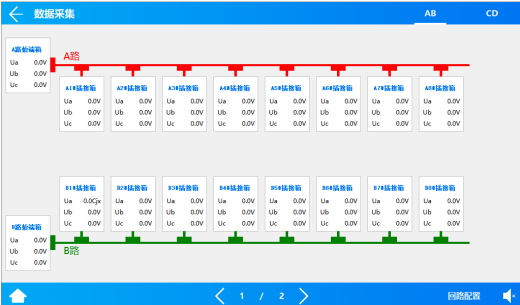

在主頁點擊數據采集按鈕后，進入系統圖界面，系統實時顯示每一路的三相總電壓及各個插接箱、始端箱的電壓情況。

6.2.3 基本參數界面

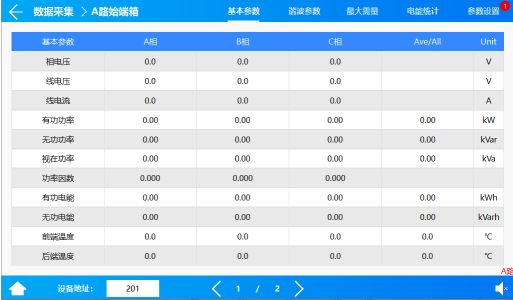

顯示電壓、電流、功率、電能等電參數數據，在設備地址旁邊的輸入框輸入本箱子對應的儀表地址，即可實現對箱子中儀表數據的采集。

6.2.4 諧波數據

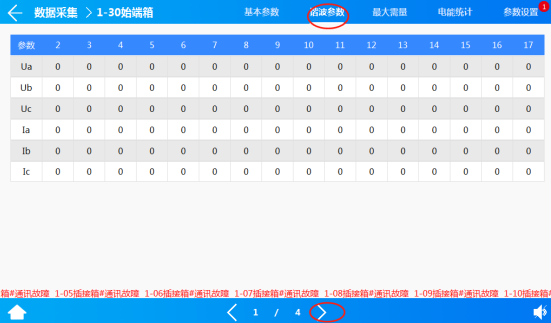

系統通過智能小母線監控系統，采集諧波參數，分析各回路是否存在諧波，并分析諧波次數，通過點擊“箭頭”可以左右切換各個插接箱、始端箱的2-63次諧波數據；

6.2.5 需量閾值

顯示電壓、電流、功率的需量閾值及發生時間，根據數據分析，調整數據中心機房的用電負荷，根據實際用電情況調整變壓器容量，或者通過人為干預，降低需量閾值，保障供電連續性和穩定性。

7.2.6 電能查詢

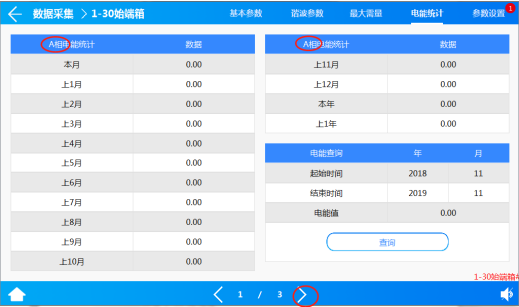

電能情況可以查詢上12月份的每個月用電量、上一年總用電量、本年已用電量、根據選擇不同時間查詢電能值。通過時間對比，區域?qū)Ρ龋治龀龊线m的用電方案，節能降耗，降低PUE值。

7.3 配置方案

名稱	圖片	型號	功能
智能母線管理軟件		ACREL-AMB1000	智能母線管理系統軟件，刷入配套使用的觸摸屏，可實現對母線系統的智能化管理，包括電參量的顯示，各種報警功能的實現、事件記錄，數據的采集處理和轉發等。
智能網關		ANet-2E8S1	2路網口，8路RS485，上行以太網通訊，支持斷點續傳功能。
數據采集器		AMB310	二總線通訊、RS485通訊至監控系統或觸摸屏，至多可連接200臺采集監控模塊。
始端箱監控模塊		AMB100-A（D）-P1	實時監測始端箱電壓電流用電量等電參量以及插腳處溫度、箱內環境濕度等。
插接箱監控模塊		AMB110-A（D）-P1	實時監測插接箱電壓電流用電量等電參量以及插腳處溫度、箱內環境濕度等。
低壓母線測溫裝置		AMB200-LR	實時監測4/8路溫度、紅外通訊、預警及報警功能、顯示功能，LORA通訊。
紅外母線測溫裝置		AMB300-Z	實時在線監測單個大范圍陣列溫度，二總線通訊。
顯示頭		AMB10	前置網口AMB10(F)、后置網口AMB10，可自動循環顯示電壓、電流參數。
觸摸顯示屏		ATP010kt	實時采集并顯示母線槽電參量、開關狀態等數據并上傳后臺。可設置報警的閾值以及記錄報警事件。

8、結語

本文介紹了數據中心行業發展需求。
