一. 案例背景

在一個小型工廠，現場設備需求是Profibus DP轉EtherCAT，兩端設備分別是西門子變頻器和歐姆龍PLC通訊，。為提高現場的工作效率，采納捷米特JM-DPM-ECT網關模塊來實現數據的互聯互通。

二.設備介紹

1.歐姆龍PLC

歐姆龍PLC是一種功能完善的緊湊型PLC，能為業界領先的輸送分散控制等提供高附加值機器控制，還具有通過各種高級內裝板進行升級的能力，大程序容量和存儲器單元，以Windows環境下高效的軟件開發能力，也能用于包裝系統，并支持HACCP過程處理標準。產品以其豐富的功能特點、多樣化的系列產品、廣泛的應用領域以及便捷的編程環境，在工業自動化和智能建筑等領域發揮著重要作用。無論是在小型控制系統還是大型復雜項目中，歐姆龍PLC都能提供可靠的解決方案，為提高生產效率、降低成本、實現智能化控制提供有力支持。

2.西門子變頻器

西門子變頻器具有諸多功能特點。首先，低頻轉矩輸出達180%，低頻運行特性良好，輸出頻率最大600Hz，可控制高速電機。它具備全方位的偵測保護功能，如過壓、欠壓、過載保護等，瞬間停電再起動功能以及加速、減速、動轉中失速防止等保護功能。西門子變頻器以其高性能、高可靠性和廣泛的適用性，在工業自動化領域中發揮著重要作用。

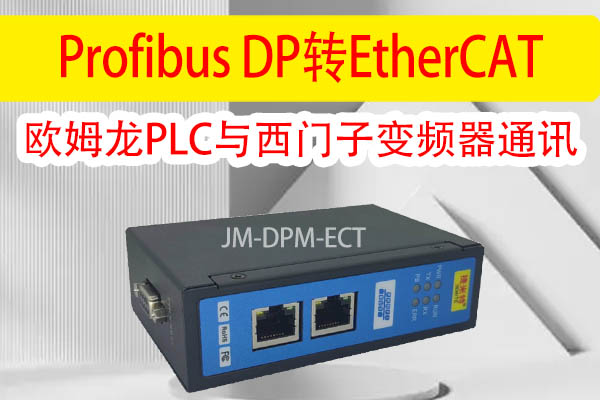

3. 捷米特JM-DPM-ECT

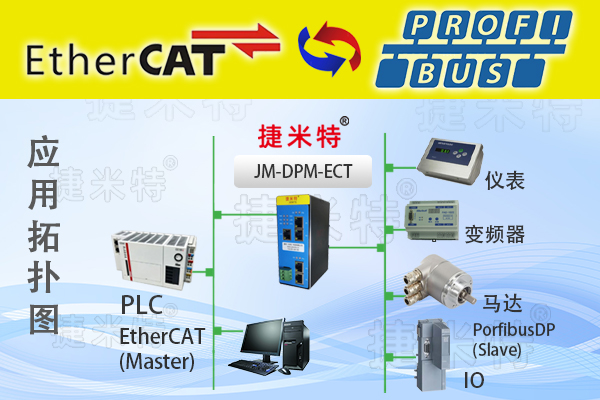

捷米特JM-DPM-ECT型網關模塊實現EtherCAT網絡和Profibus DP網絡之間無縫內部連接至控制系統及所連接的設備。該網關可實現在兩個網絡之間快速傳輸循環I/O數據。在Profibus DP總線和EtherCAT網絡之間，網關負責數據的傳輸和交換，確保數據的準確性和實時性，與NT 100-RE-DP ，AB7696等產品有相同功能.

本產品應用于工業自動化控制系統、?物聯網應用以及醫療設備等領域。支持Profibus DP接口的變頻器、馬達、儀表、IO、等等。

三.配置連接方案

ProfiSys是PROFIBUS主站系列網關的配置軟件;

◆ 電腦硬件需求：1GHZ Pentium 及以上處理器;512M及以上內存;

◆ 電腦系統支持：Windows XP/ Windows 2000 / Windows7等系統。

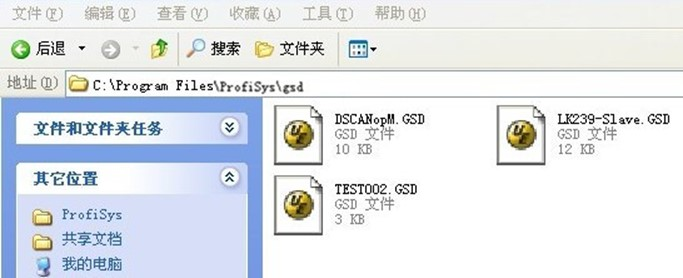

◆ 將PROFIBUS從站的GSD文件復制到安裝目錄的gsd文件夾下：

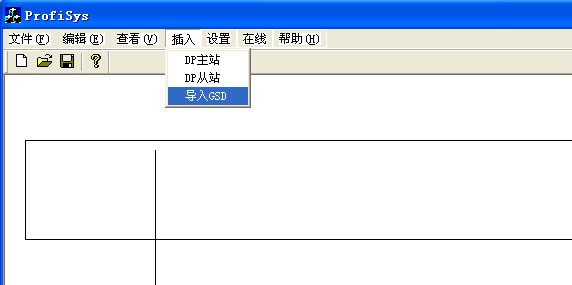

3, 點擊“插入→導入GSD”

彈出導入成功的對話框

5.3.2 在工程項目中插入一個PROFIBUS主站

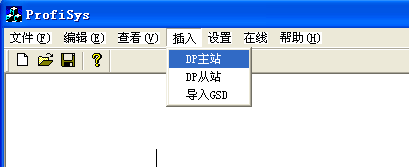

◆ 點擊“插入→DP主站”

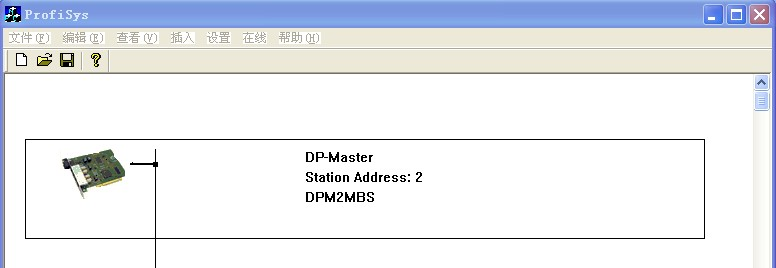

5, 插入主站后地址默認為2，如下圖：

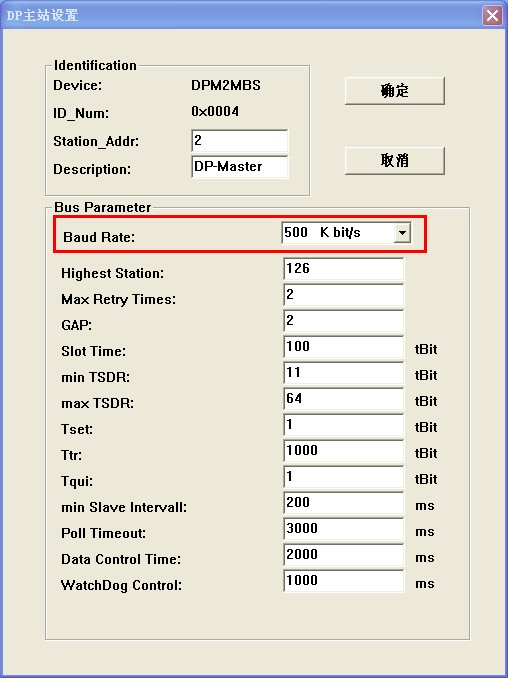

6, 雙擊圖中主站方框區域，彈出對話框可以設置主站參數，一般只設置PROFIBUS總線的波特率，其他參數默認即可，如下圖：

5.3.3 在工程項目中插入一個PROFIBUS從站

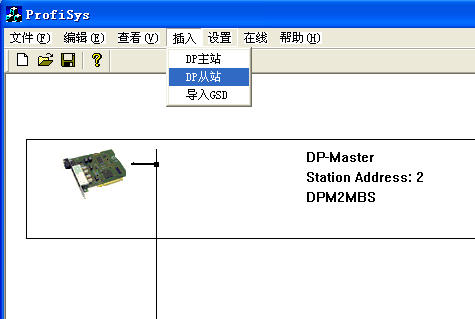

7, 在完成導入GSD文件之后，點擊“插入→DP從站”

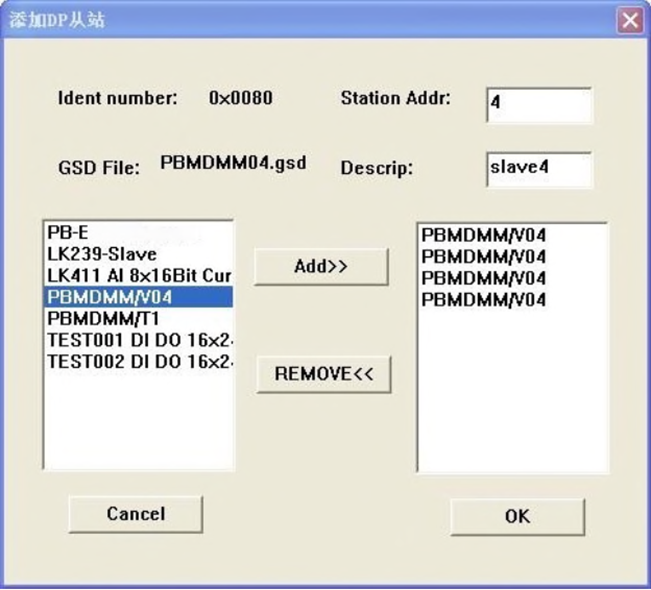

8, 可以同時Add多個DP從站，Station Addr設置DP從站地址，Descrip設置DP從站的描述名稱;

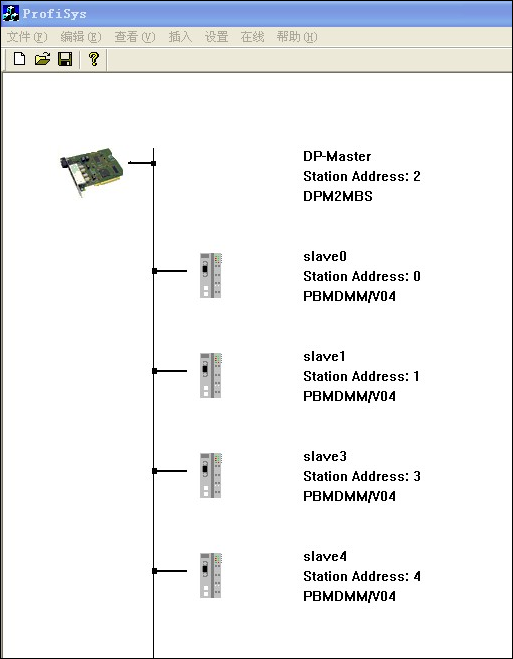

9, 點擊OK后工程配置如下圖：

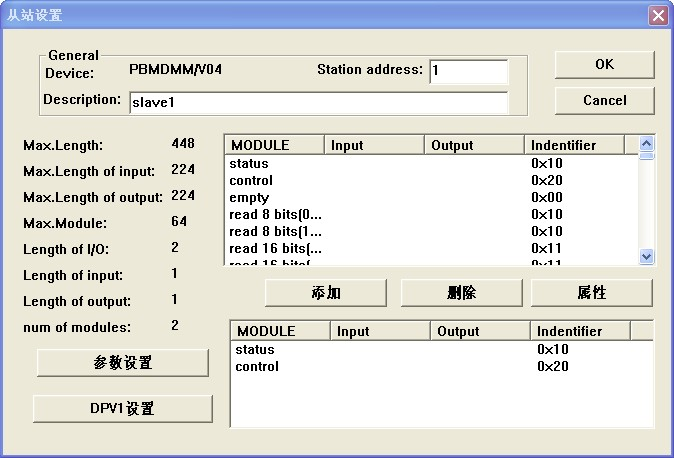

10, 雙擊圖中從站方框區域，彈出對話框可以設置從站參數，

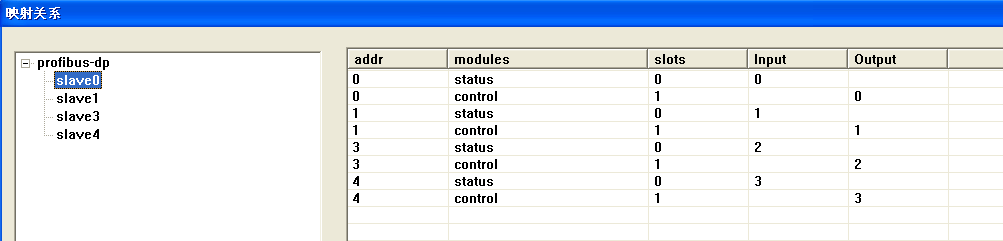

5.3.5 查看映射關系表

11, slots是每個DP從站的槽號列表，Input列表是MODBUS-TCP輸入地址表，Output列表是MODBUS-TCP輸出地址表。

5.3.6 如何下裝配置

12, 將網關配套的下載線，連接到電腦和網關的DB9接口。一般電腦會自動安裝下載線的USB驅動。

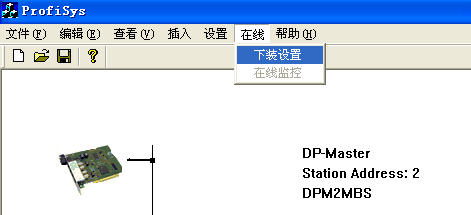

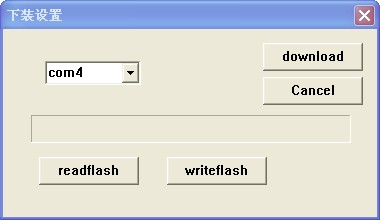

點擊“在線→下裝設置”

13, ProfiSys軟件會自動檢測您使用的串口，將網關的“run/stop”撥碼切換到stop位置(撥碼的第8位撥到OFF)，點擊download按鈕，開始下裝配置。

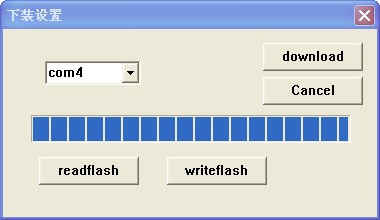

14, 下裝配置完成后顯示如下圖，關掉此對話框，并將網關的“run/stop”撥碼切換到run位置(撥碼的第8位撥到ON)，網關開始工作。

15, 在此狀態下，您可以使用“在線→下裝設置”，直接將flash文件下裝到網關模塊中。

6. 配置ETHERCAT從站

6.1 配置網關的輸入輸出長度

使用網線將電腦與網關模塊EtherCAT接口連接。

打開 GW Modbus Builder 軟件，

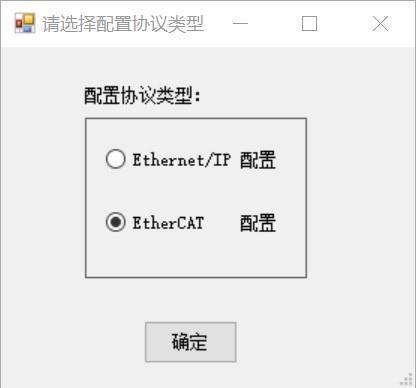

點擊菜單欄“工具——在線”，在彈出的窗口中，選擇“EtherCAT 配置”。

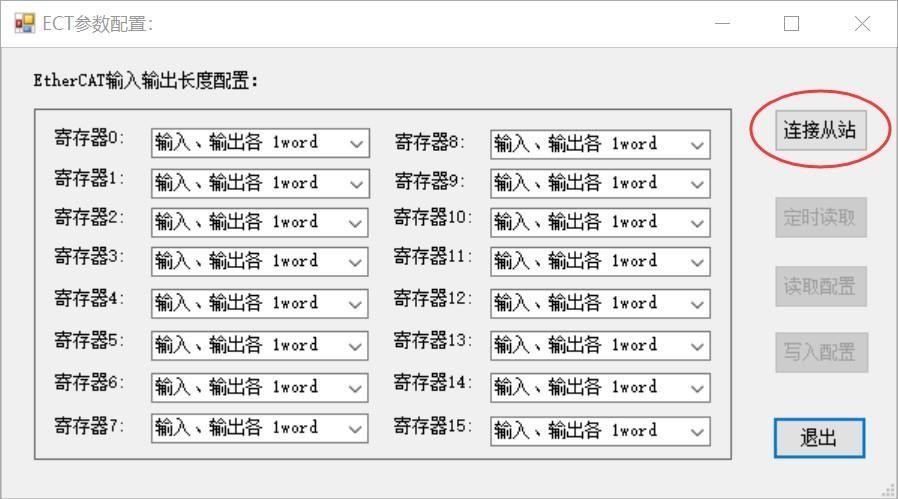

16, 點擊“連接從站”按鈕，

17, 點擊“讀取配置”按鈕后，顯示網關目前的實際數據長度配置：

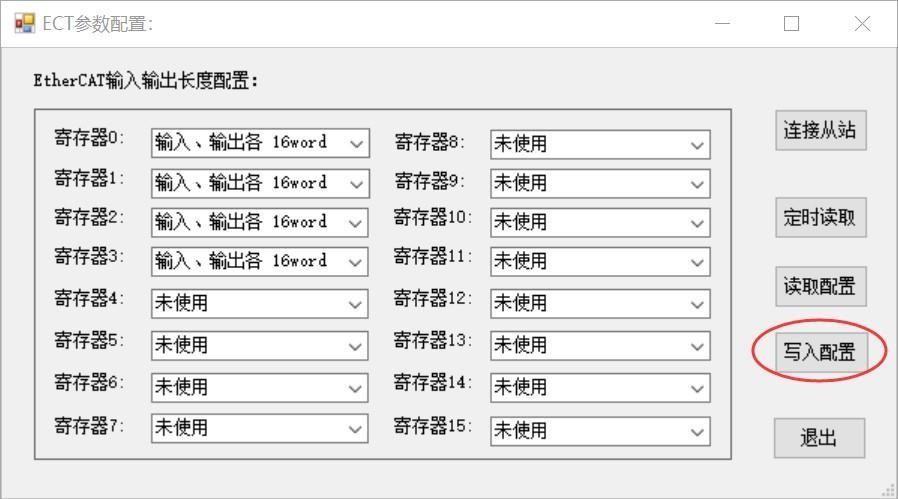

18, 填寫用戶需要的輸入、輸出數據長度，注意數據長度是累加的，點擊

“寫入配置”按鈕：

19, 設置完畢后，網關撥碼的第 8 位撥到 OFF，然后重新給網關供電。

6.2 配置網關的ETHERCAT從站

導入網關的xml文件，并添加主站和從站設備

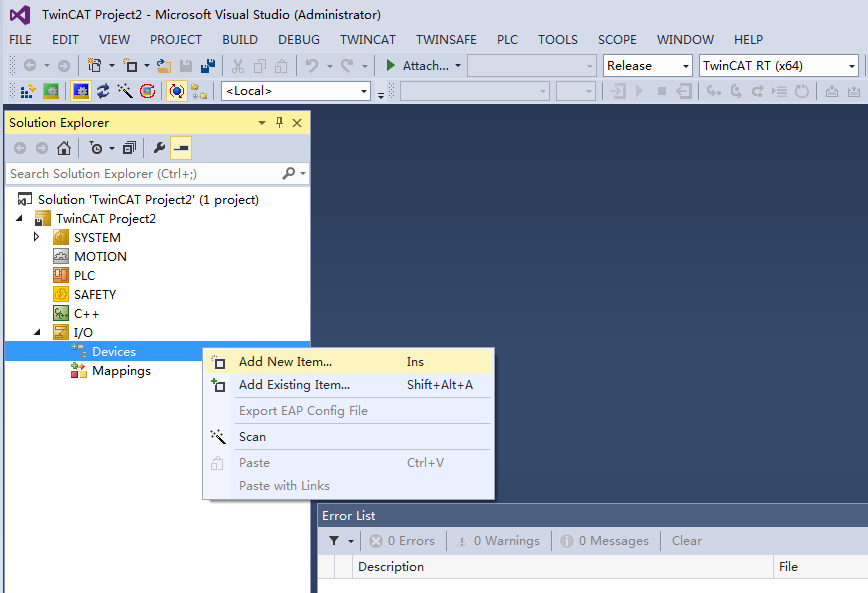

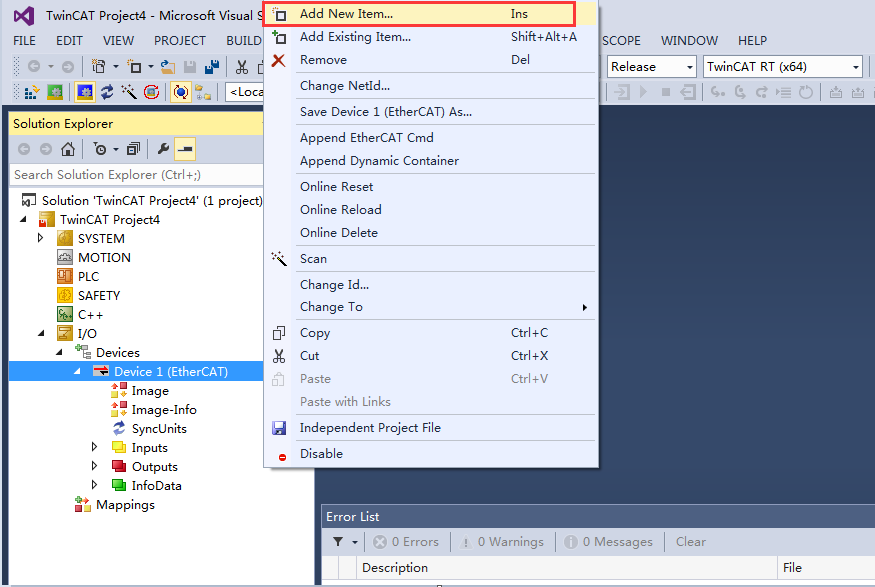

添加ETHERCAT主站。

20, 添加ETHERCAT從站。

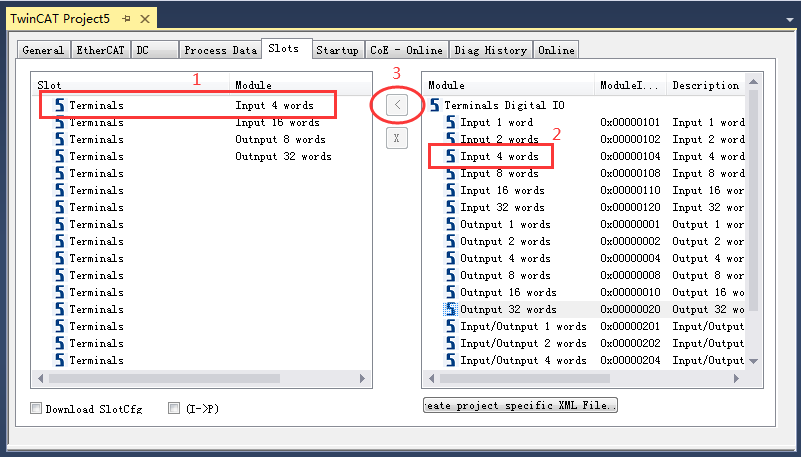

21, 添加數據輸入輸出長度注意：此處輸入、輸出長度的配置，要與網關的配置一致。

四.數據采集及傳輸

1.捷米特JM-DPM-ECT自主研發的Profibus DP主站功能的通訊網關模塊，能將各種Profibus DP從站接入到EtherCAT網絡中。它符合GB/T 20540-2006的Profibus DP/V0 協議規范，作為主站最大波特率達到12M，最大可接DP從站數量 32 個，單個DP從站通訊數據不超過244個字節。帶2個RJ45以太網接口，支持100BASE-TX，可組成鏈式網絡，支持環網冗余，支持的最大PDO長度，inputs和outputs各為 256 字節。

2.歐姆龍PLC

歐姆龍PLC數據采集可以通過以太網通信進行數據采集。例如，使用捷米特工業智能網關模塊，可連接歐姆龍 PLC，通過以太網實現數據采集。網關可與PLC的網口連接，確保PLC的地址和網關LAN口地址在同一個網段，從而實現數據的穩定傳輸。除此之外，串口通訊也是一種常見的數據采集方式。例如，歐姆龍PLC可通過加裝串口通訊模塊，與工業智能網關的串口連接，實現數據采集。

3. 西門子變頻器

西門子變頻器的數據采集方式有多種。其中一種常見的方式是通過通信協議進行采集，如Modbus通信協議。許多西門子PLC(可編程邏輯控制器)可以通過Modbus協議與西門子變頻器進行通信，讀取變頻器的各種數據，如頻率、電流、電壓等。使用Modbus通信時，通常需要進行硬件連接和軟件配置。硬件方面，要確保PLC和變頻器之間的通信接口連接正確，例如通過RS485串口進行連接。軟件配置上，需要在PLC編程軟件中設置通信參數，包括設備地址、波特率、校驗位等，使其與變頻器的參數相匹配。

五.總結

捷米特JM-DPM-ECT網關在工業領域中發揮著重要的作用。它不僅能夠實現不同通信協議之間的轉換，提高系統的靈活性和可擴展性，還能夠廣泛應用于各種工業自動化系統，幫助企業提高生產效率、降低成本，實現數字化轉型和智能化升級。隨著工業 4.0 的不斷推進，Profibus DP 轉 EtherCAT 網關的應用前景將會更加廣闊。
