EtherCAT轉Modbus網關如何在倍福plc組態快速配置

在工業控制領域，EtherCAT和Modbus是兩種常見的總線通信協議。EtherCAT以其高速的數據傳輸和靈活的網絡配置被廣泛應用于高性能自動化控制系統中，而Modbus則因其簡單、穩定且兼容性強而被許多設備所支持。在實際工程應用中，往往需要將這兩種協議進行轉換以實現不同系統之間的互操作性。本文將介紹如何使用倍福plc組態來快速配置EtherCAT轉Modbus網關。

要完成EtherCAT與Modbus之間的通訊轉換，首先需要了解兩者的基本特點及應用場景。EtherCAT是一種基于以太網的實時通信協議，具有很高的數據傳輸速度和靈活性，常用于復雜控制系統中。Modbus則是一種串行通信協議，廣泛用于PLC與各類傳感器、執行器等設備的連接。因此，在實際應用中，經常需要一種能夠橋接這兩種協議的設備，即所謂的網關。

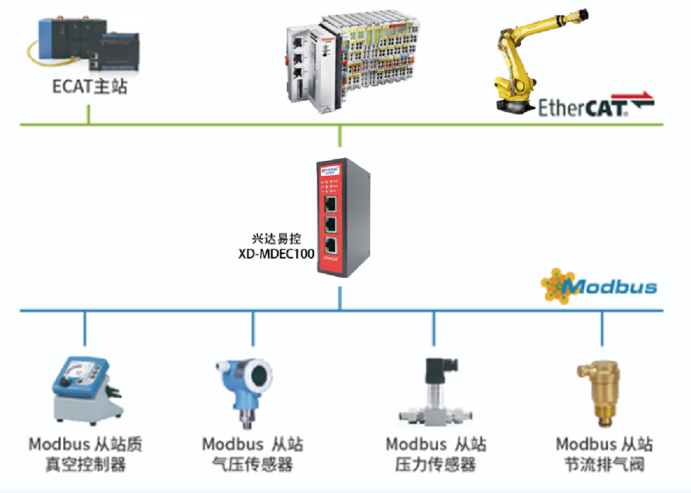

興達易控推出的EtherCAT轉Modbus網關正是為了解決這一問題。這款網關不僅可以將Modbus從站轉換為EtherCAT主站，還能將EtherCAT設備接入到Modbus總線上，從而大大簡化了系統集成的復雜性。接下來，我們將詳細介紹如何在倍福PLC上對這款網關進行組態配置。

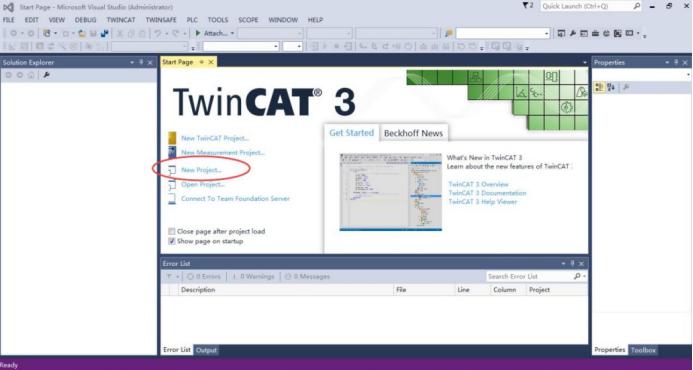

1、新建項目

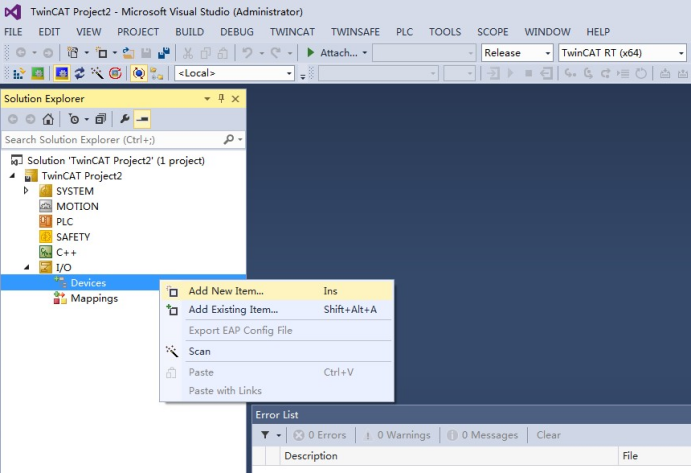

2、新建工程后，在下圖中 Device 的位置，點擊鼠標右鍵Add New Item，添

加 ETHERCAT 主站。

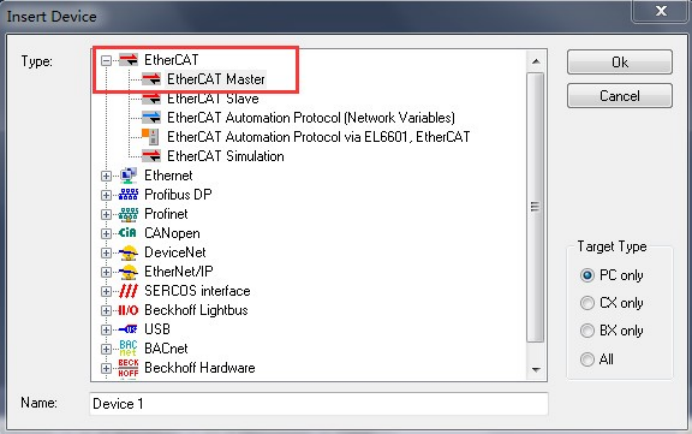

3、在彈出的對話框中，選擇Ethercat Master，然后點擊OK。

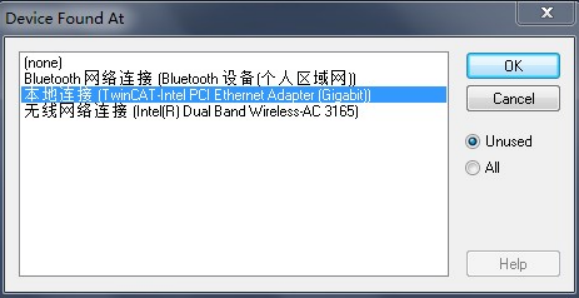

4、選擇電腦對應的網卡，點擊 OK。

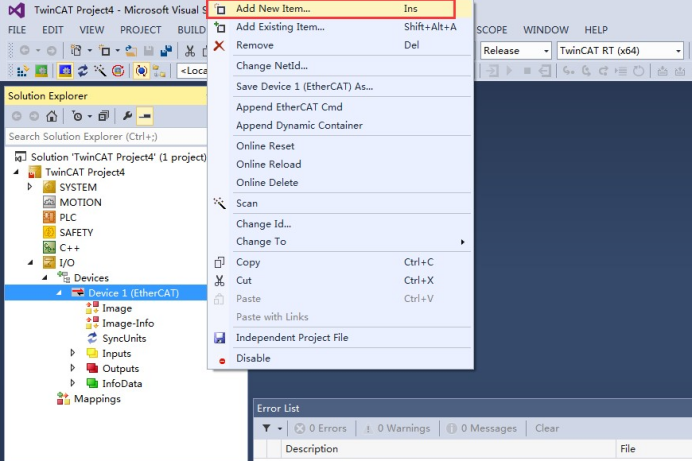

5、主站建立后，在下圖中主站 Device 1 的位置，點擊鼠標右鍵Add New Item，添加 ETHERCAT 從站。

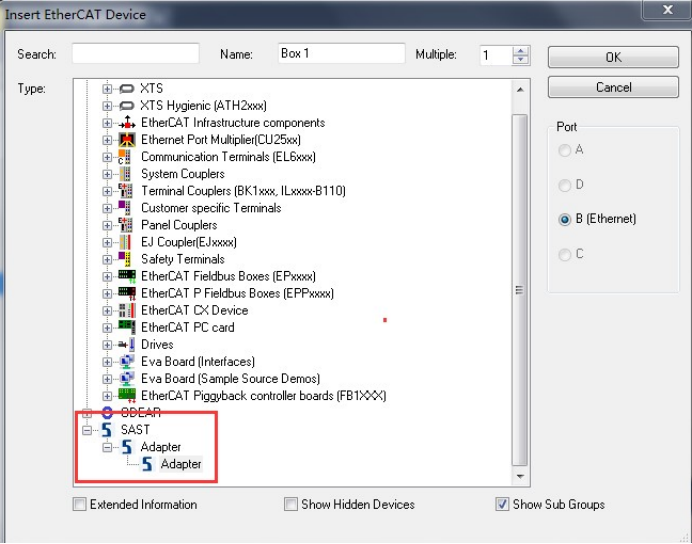

6、在彈出的對話框中，選擇網關設備，點擊 OK。

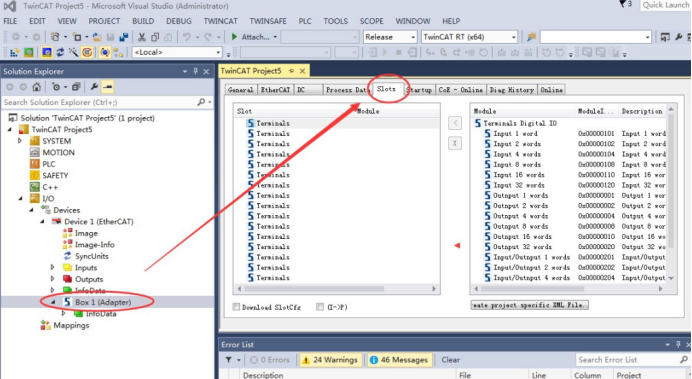

7、添加后的從站，如下圖所示的 Box1。點擊左側項目樹中的 Box 1，在右側的主視圖中，點擊 Slots，可以看到網關配置輸入輸出數據的頁面

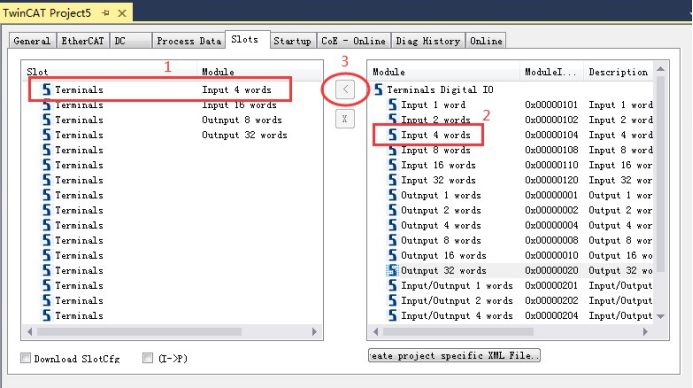

8、如下圖所示，在 Slot 列表中，一共可以添加 16 條配置信息。右側 Module 列表的每一條配置選項，都可以添加到 Slot 中。按照下圖 1、2、3 的操作順序，可以將 Module 添加到 Slot 中。

不要忘記保存所有配置并下載到PLC中。這一步驟非常關鍵，因?yàn)橹挥袑⑴渲梦募虞d到PLC中，整個系統才能按照設定的方式運行。完成以上所有步驟后，EtherCAT轉Modbus網關就已經成功配置完畢，可以實現兩種協議之間的無縫切換和數據交換。

通過使用興達易控的EtherCAT轉Modbus網關，結合倍福PLC的強大功能，我們可以輕松實現不同通信協議之間的轉換和集成。這不僅提高了系統的靈活性和可擴展性，也為工程師們節省了大量的時間和精力。希望本文能夠幫助讀者更好地理解這一過程，并在實際應用中得到啟發和應用。
