概念

在GNSS測量和地理信息系統（GIS）中，基線（Baseline）是指兩個或多個接收機之間的直線距離，通常用于描述RTK（實時動態定位）或其他差分GPS技術中的相對位置關系。基線通常由三個分量表示：東向（East）、北向（North）和垂直向（Up），分別表示兩個測點之間的東西方向、南北方向和垂直方向的距離差。

RTK（Real-Time Kinematic，實時動態）基線是指在RTK GPS測量技術中，兩個測站（通常是一個固定的基準站和一個移動的接收站）之間的向量差。這個向量差包括了兩個測站之間的距離和方向信息。RTK技術能夠提供厘米級的定位精度，廣泛應用于地理信息系統（GIS）、土地測繪、精準農業、無人機導航等領域。在RTK測量中，基準站（通常位于已知坐標的點上）會接收到衛星信號，并實時計算出自己的精確位置。然后，基準站會將這個信息通過無線電信號傳輸?shù)揭苿诱尽Ｒ苿诱就瑫r接收衛星信號和基準站傳輸?shù)男畔ⅲ⒗眠@些數據來實時計算出自己的精確位置。這個過程中，基線長度（BaseLine）就是基準站和移動站之間的距離。

基線長度（Baseline Length）是指基線的總長度，它是通過測量兩個接收機之間的距離來確定的。基線長度對于GNSS測量非常重要，因為它直接影響定位的精度和可靠性。基線長度越長，定位的精度通常越高，但是信號傳輸和處理的時間也可能增加。基線長度過短可能會導致精度下降，尤其是在實時動態定位RTK應用中。

因此在進行TBOX通信穩定性測試的時候，無論是4G，5G天線，或者GNSS天線的測試都需要注意隔直問題。當然，需要考慮隔直問題的可能不止在天線上，有些射頻微波設備，例如放大器，固定移相器等等設備可能都需要饋電。

基線測量方法

在實際應用中，基線和基線長度的測量需要使用高精度的GNSS接收機和專業的數據處理軟件。通過對基線長度的精確測量和分析，可以評估GPS系統的性能和精度，為各種工程和科學應用提供可靠的數據支持。

德思特GNSS模擬器RTK高精定位方案

大部分的接收機都可以通過解析相關消息報文直接獲取到基線長度以及具體的NED（北東地）坐標，以Ublox為例：

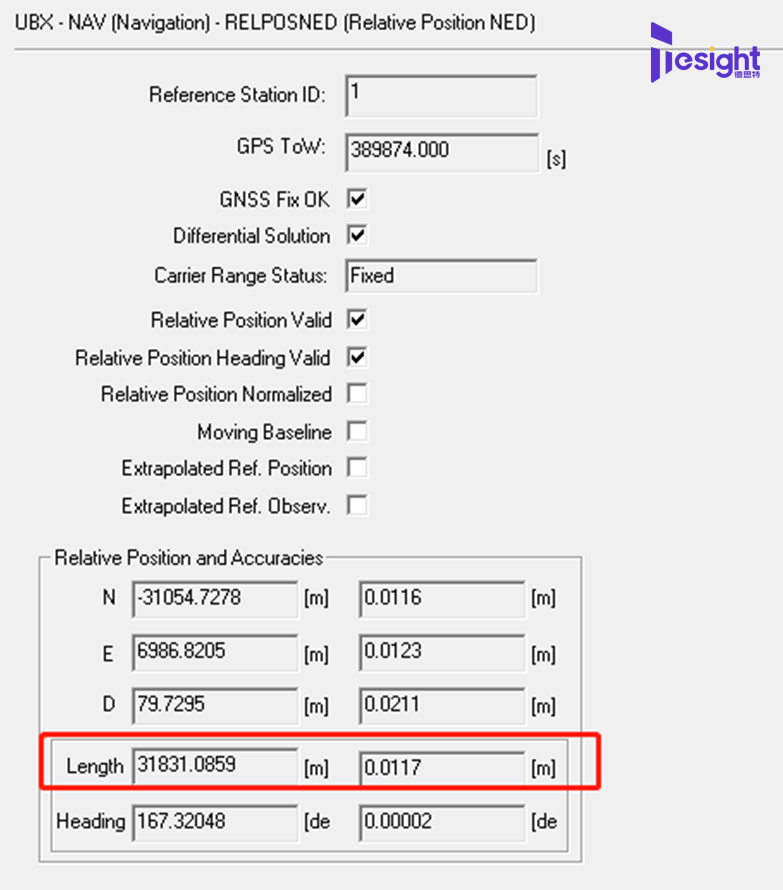

UBX-NAV-RELPOSNED是一種UBX協議的GPS數據消息類型：Relative Position NED，NAV-RELPOSNED消息用于傳輸接收機相對于另一個接收機的位置信息，通常用于差分定位應用。NAV-RELPOSNED消息通常用于實時動態（RTK）定位，其中移動接收機使用基準站的差分?jǐn)?shù)據來提高自己的定位精度。這種消息類型在自動駕駛、無人機、機器人和其他需要高精度定位的應用中非常有用。

在這種坐標系中，RELPOSNED消息提供了以下信息：

●參考接收機的位置：通常是一個已知準確位置的基準站

●移動接收機的相對位置：相對于參考接收機的位置，包括東向（East）、北向（North）和垂直向（Down）的分量

●位置精度：估計的相對位置精度。

●狀態信息：包括固定解或浮點解的標識、可用衛星數量等。

#關于NED坐標系

NED坐標系，即北東地（North-East-Down）坐標系，是一種用于導航和大地測量的三維坐標系，常用于描述物體在地球表面附近的運動和位置。在NED坐標系中，坐標軸的定義與地球表面緊密相關，通常以地球表面的水平面作為參考。

●北軸（North）：指向地球表面上的地理北方向，通常與地球的旋轉軸平行。

●東軸（East）：指向地球表面上的地理東方向，與北軸垂直，并位于同一水平面上。

●地軸（Down）：垂直于地球表面的水平面，指向地球的中心，與北軸和東軸構成的平面垂直。

NED坐標系是一種右手坐標系，意味著如果你將右手的食指指向北，中指指向東，那么拇指將指向地（向下）。這種坐標系在飛行器導航、地理信息系統（GIS）、遙感和其他需要考慮地球曲率和地面參考的領域中得到廣泛應用。

NED坐標系與常見的地理坐標系（如緯度和經度）不同，它提供了一個局部的、與地球表面平行的參考框架，這對于描述小范圍內的運動和位置非常方便。例如，在航空和無人機應用中，NED坐標系可以用來描述飛機或無人機相對于起飛點的位置和速度。

需要注意的是，NED坐標系是一種相對于地球表面的局部坐標系，因此在不同的地理位置，NED坐標系的定義可能會有所不同。在全局應用中，通常需要將NED坐標系轉換為更通用的坐標系，如WGS84坐標系。
