隨著汽車行業向電動化、智能化與網聯化加速轉型，車輛功能與架構的復雜度持續攀升，這對測試工具提出了更高要求。作為全球領先的汽車電子測試解決方案供應商，德國Vector公司推出的CANape 23.0版本，通過功能更新增強、硬件兼容優化及智能化升級，為工程師提供了更高效、更靈活的一體化測試平臺。由于更新內容較多，文章分為上下篇，將從功能更新優化、硬件兼容擴展、數據管理革新及未來生態布局四大維度，深入了解CANape 23.0的新特性及其應用價值。

功能更新優化：提升測試效率與數據整合能力1. 語音備注——讓測試過程“有聲有色”傳統測試過程中，工程師需手動記錄關鍵事件或異常現象，效率低下且易遺漏細節。CANape 23.0新增的語音備注功能將改變備注方式，讓測試過程“有聲有色”：

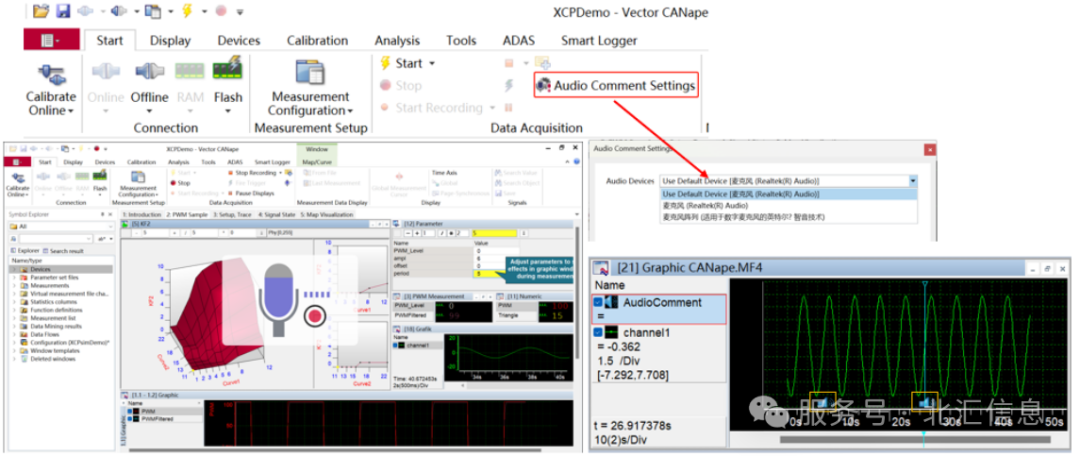

實時語音標注：在測量開始前，用戶可通過“Audio Comment Setting”選擇麥克風設備，并在測試過程中通過手動或觸發機制啟動/停止語音記錄。

無縫集成與可視化回放：語音備注以“AudioComment”信號形式保存于測量文件中，用戶可通過雙擊可視化的小喇叭圖標直接播放音頻內容，結合時間軸同步分析數據與語音描述，大幅提升后期數據分析效率。

應用場景：不僅適用于靜態測試環境，也適用于動態測試環境（如路試），工程師可在駕駛過程中實時標注車輛狀態變化，減少后期數據回溯的復雜度，大幅提升后期數據分析效率。

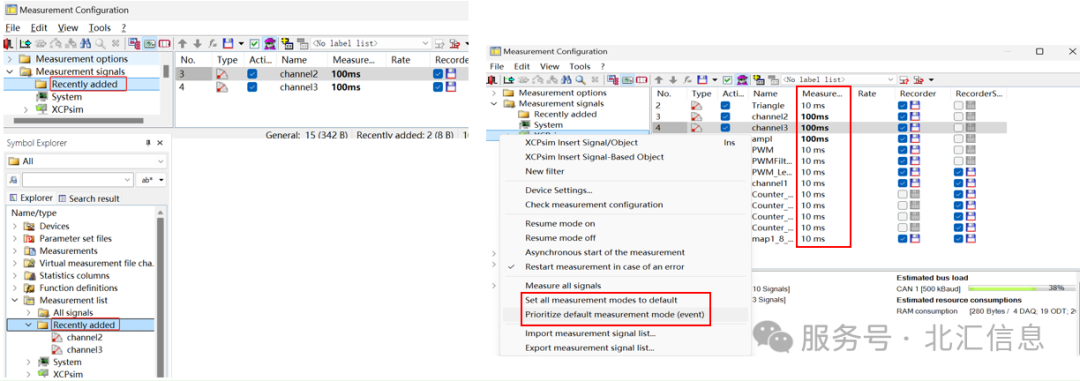

2. 測量配置智能化：簡化信號管理與事件分配

針對大量信號，想快速查看最近添加的測量信號，以便快速增加或減少以及設定信號默認測量模式和頻率，CANape 23.0現支持最近添加信號及默認事件自動分配：

“最近添加”信號過濾器：新增的過濾器允許用戶快速定位最新配置的測量信號，避免在復雜工程中迷失于海量信號。

默認事件自動分配：基于A2L文件定義的默認事件，CANape 23.0可自動為信號分配測量模式（如周期采樣或事件觸發），并以粗體標識，顯著減少手動配置時間。

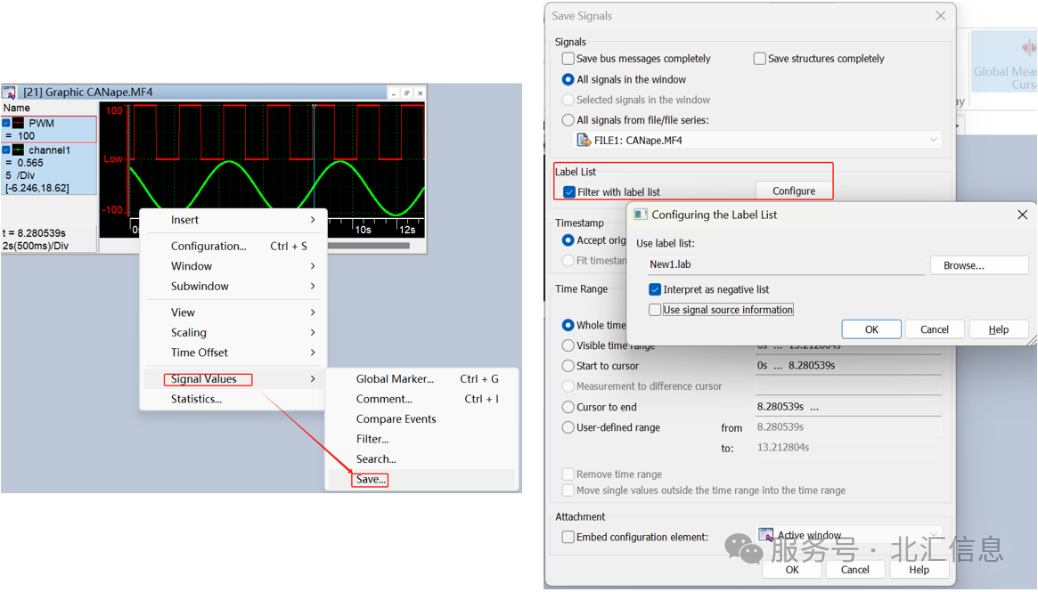

3. 標簽列表過濾器——精準定位關鍵信號

另存信號變量時，面對海量測量信號，快速定位目標數據成為工程師的剛需。CANape 23.0在“保存信號”對話框中新增標簽列表過濾器，支持以下功能：

多條件組合過濾：用戶可自定義信號過濾規則，如信號來源、時間范圍、窗口顯示狀態等維度進行篩選，快速定位目標數據。

同名信號區分：自動標識相同名稱但不同來源的信號（如來自不同ECU的車速信號），避免數據混淆。

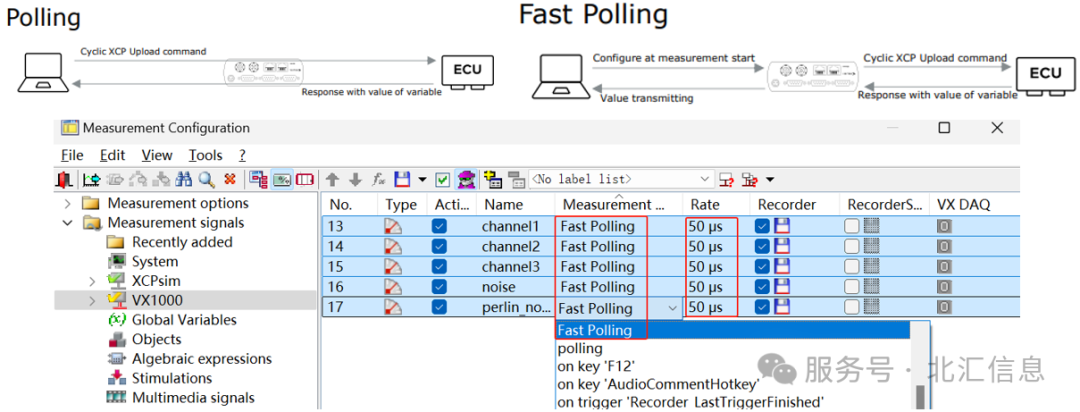

4. VX1000 Fast Polling

CANape中Polling的采樣周期最低是1ms，當需要更高速的采集周期時，無法滿足測量標定需求，而結合VX1000的Fast Polling，即可完美解決此問題：

更高采集周期：VX1000中使用Fast Polling采集模式，采集周期最低可達到50μs。

PS：目前Fast Polling僅適用于VX1000。

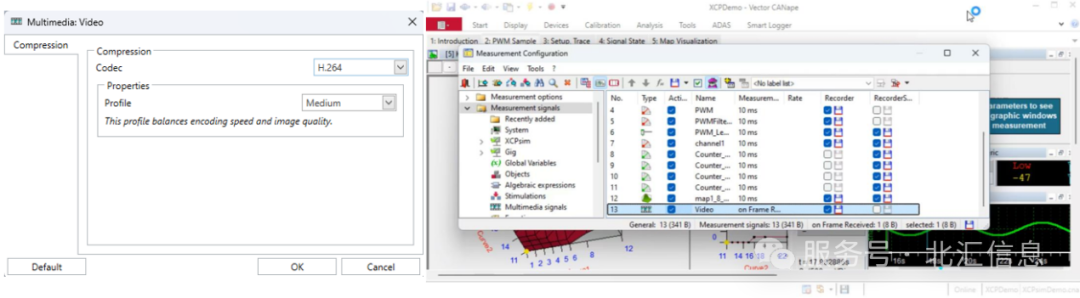

5. H.264編碼——視頻存儲成本大幅降低

車載攝像頭原始數據占用存儲空間巨大，CANape 23.0新增H.264實時編碼功能，在保證圖像質量的前提下，壓縮比最高可達20：1：

低延遲優化：采用硬件加速編碼，確保視頻流與車輛信號的時間同步精度。

應用場景：適用于高級自動駕駛路測，單次路試可減少數TB的存儲需求。

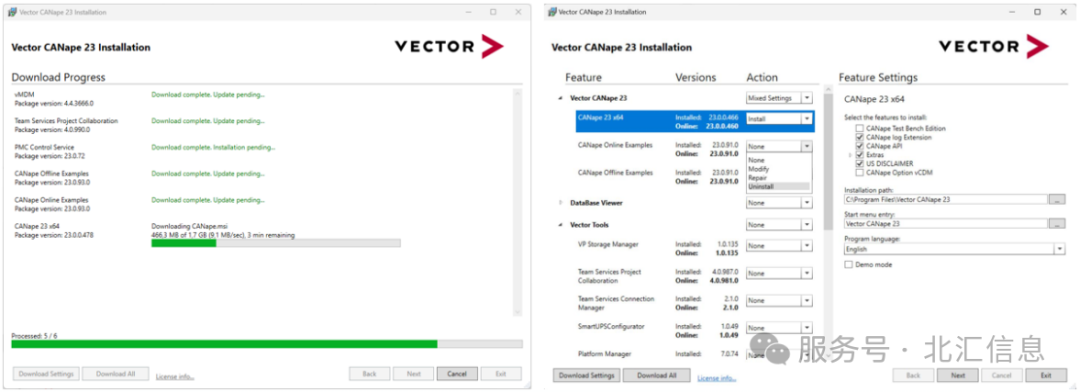

6. CANape 23.0在線安裝

CANape 23.0支持在線安裝，安裝過程更加快捷簡便：

輕巧：在線安裝程序的文件較小，僅2-3Mbyte。

便捷：預先選擇所需的功能，只下載選定的特性。

硬件兼容擴展：擴展測試工具鏈

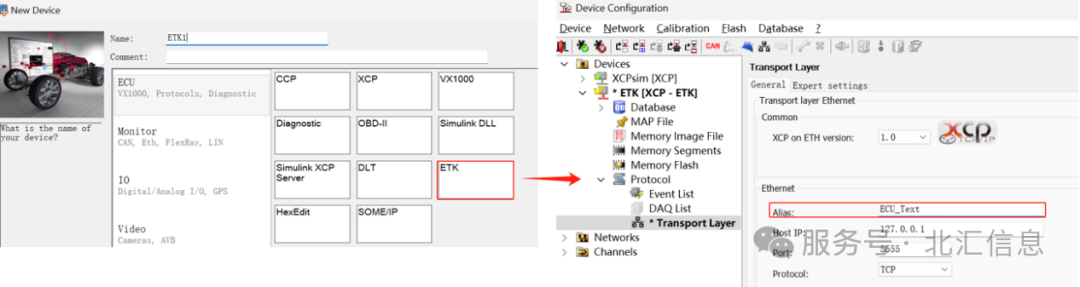

1. 第三方硬件支持——ETAS ETK無縫集成

ETAS ETK同為高速測量標定設備領域的知名產品，也可通過CANape聯合使用，但其與CANape的兼容性會影響到廣大工程師的測試效率，為了減少阻礙，提升測試效率，CANape 23.0通過以下改進實現與ETAS ETK的無縫集成：

Alias名稱識別：用戶可通過Alias快速連接ETK設備，并在設備配置界面添加專用字段，簡化連接流程，無需依賴復雜硬件地址。

自動配置與XCP支持：新增的XCT_API接口支持自動配置ETK設備，并直接啟用XCP協議進行測量與標定，擺脫傳統XCT文件的繁瑣手動配置流程，減少人為錯誤風險。

2. Smart Logger系列擴展

CANape 23.0兼容的硬件型號進一步豐富，包括VP6441、VP6451、VP7541等，其共性在于：

帶寬與存儲升級：支持更高頻率信號采集（如毫米波雷達數據流）。

模塊化設計：用戶可根據測試需求靈活擴展接口模塊（如攝像頭輸入、千兆以太網）。

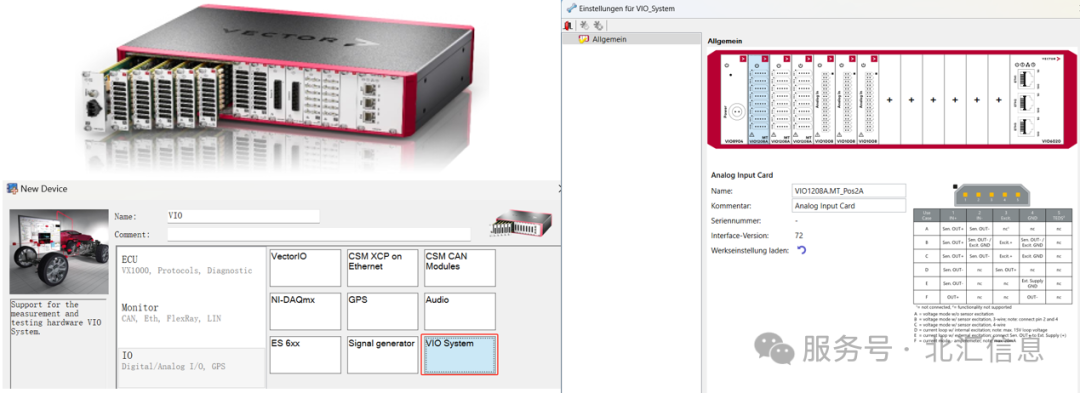

3. Vector I/O新硬件：高精度數字量模擬量系統
VIO系統支持，作為高精度測量的新標桿，CANape 23.0新增對VIO（Vector I/O）系統的自動識別與配置，且支持多類型板卡：

通用I/O板卡：用于數字信號輸入/輸出。

高精度測量板卡（VIO.MT系列）：支持電壓、電流、溫度及各類傳感器數據的測量，適用于熱管理、BMS電池管理系統、OBC充放電測試等。

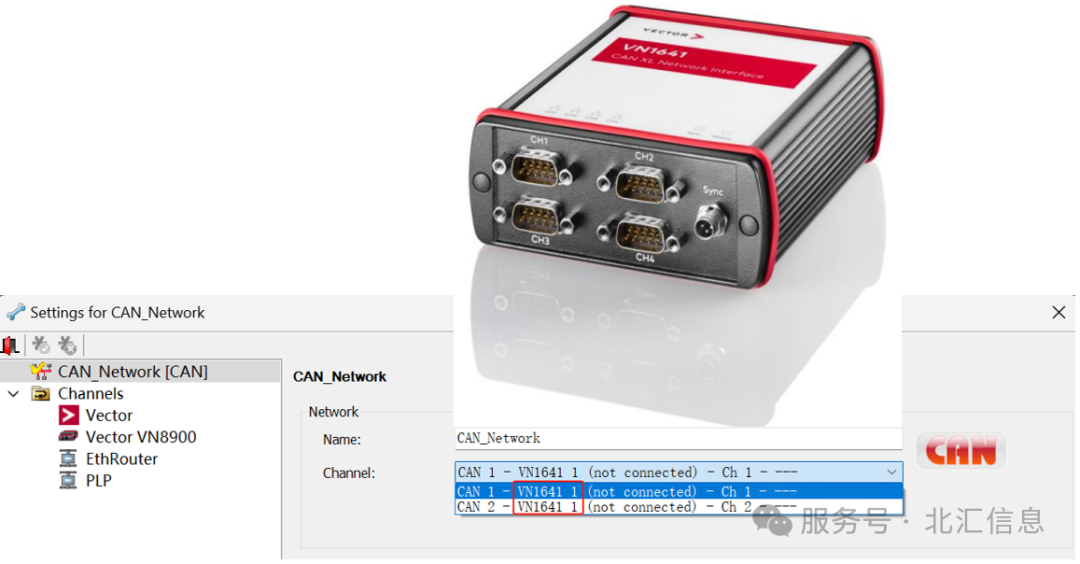

4. VN1641新硬件：VN家族新成員，CAN XL接口卡

VN1641網絡接口卡，CAN XL協議全兼容，作為首款支持CAN XL協議的Vector接口卡，VN1641具備以下特性：

多協議支持：兼容CAN、CAN FD、CAN XL，滿足下一代車載網絡需求。

超低延遲同步：基于IEEE1588協議，實現多設備納秒級時間同步，適用于多ECU協同測試。

總結

CANape 23.0的升級并非簡單功能堆砌，而是圍繞智能化、集成化、性能化三大核心，重新定義了測試工具的價值邊界。從語音備注的“人性化交互”，到Hypervisor的“硬核性能突破”，再到生態協同的“開放包容”，其每一項改進均直指行業痛點。隨著汽車電子架構向域控制器與中央計算平臺演進，CANape 23.0憑借其靈活性與擴展性，將持續引領測試工具的技術革新。北匯信息作為Vector中國的合作伙伴，不僅提供相應的工具和技術支持服務及培訓，還針對不同的應用提供相應的解決方案，助力中國客戶的研發效率提升。歡迎聯系北匯信息，我們將根據不同需求為您提供針對性的高效、靈活、穩定的解決方案！如果您想了解更多工具以及功能，或是在使用Vector工具中存在疑惑，請關注我們的公眾號，并在下方進行留言，我們將竭誠為你解惑。
