該項目位于江蘇省無錫市，自建110KV變電站，設計總容量達到20萬KVA。機房采用國際T3+/國內A級標準建設(2N)，可容納15000個機柜。一期2個高壓變配電室，4個低壓變配電室，5個電池室，5個常規數據機房+2個運營商機房。

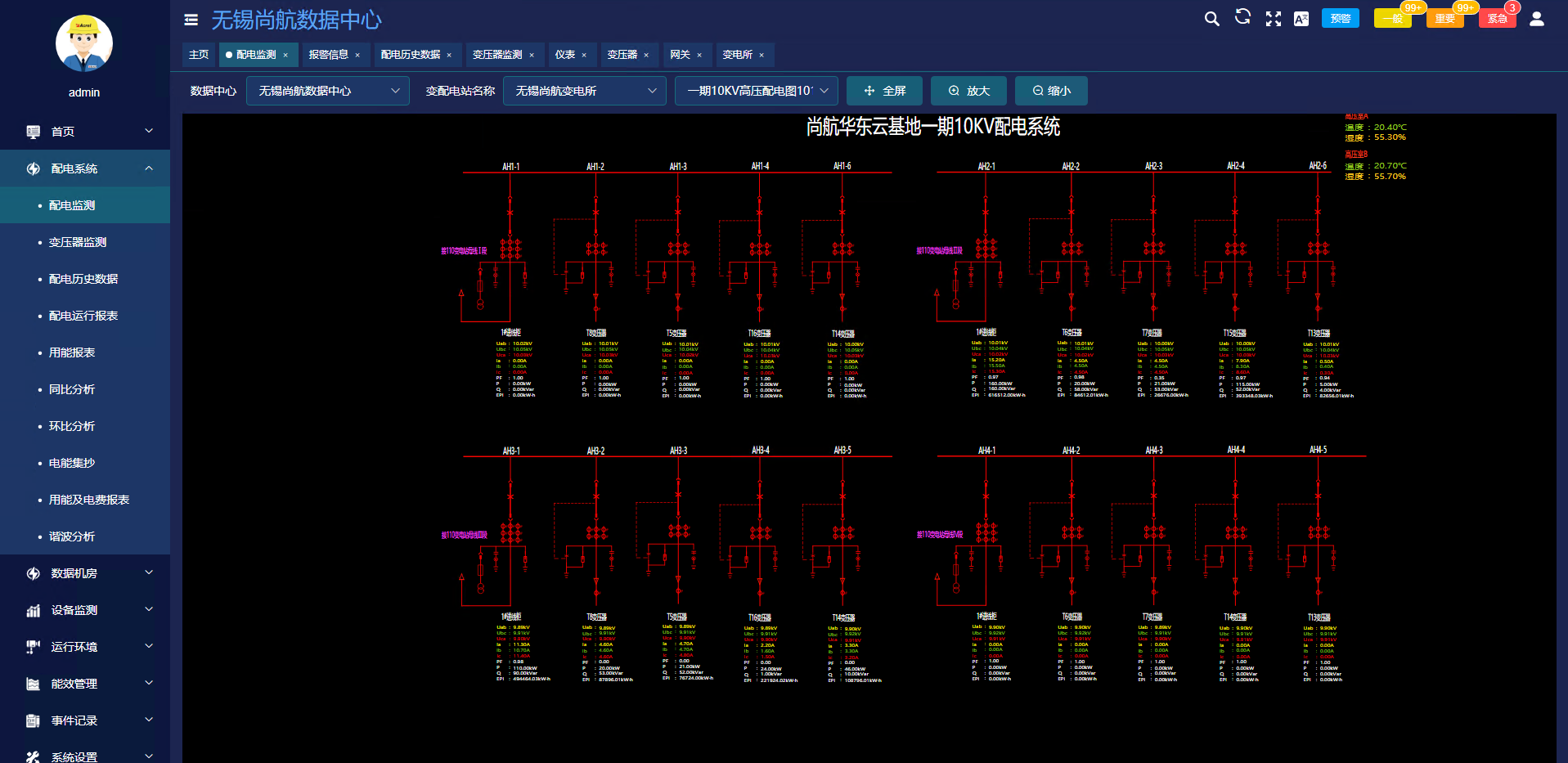

高壓配電（110/10 kV ）

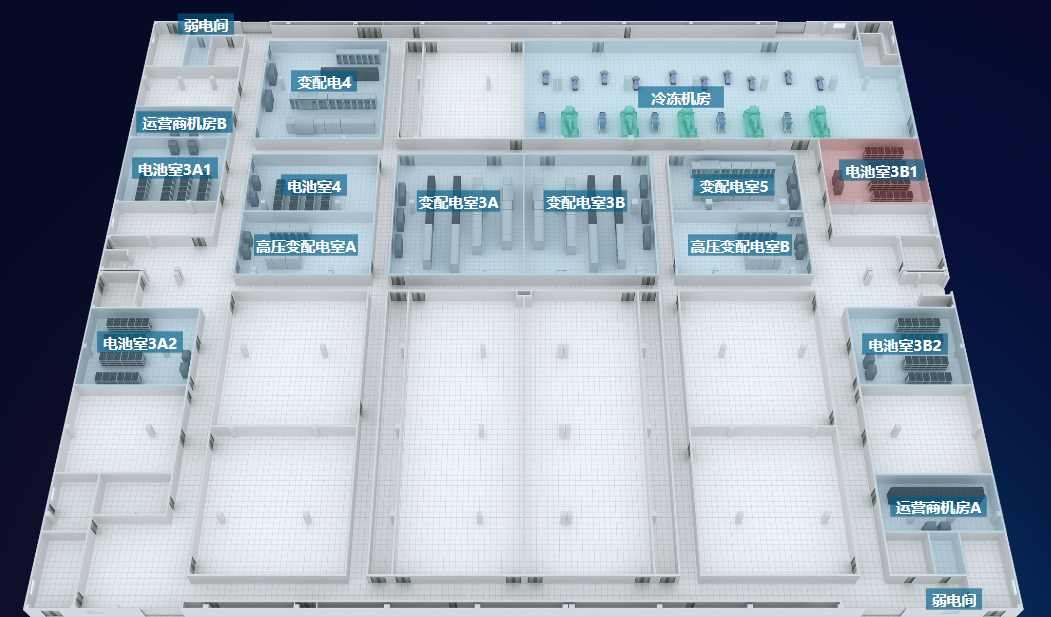

低壓配電 (10kV-0.4 kV) 1F平面圖

一層主要包含高壓配電室，低壓配電室，運營機房和電池室。每個房間均配有精密空調，溫濕度及水浸傳感器。每個電池室有480只單體電池，分為四個電池架安裝，每個電池架又分三組，每組40只單體電池。變配電室4有4臺UPS，變配電室3A/3B各有8臺UPS。

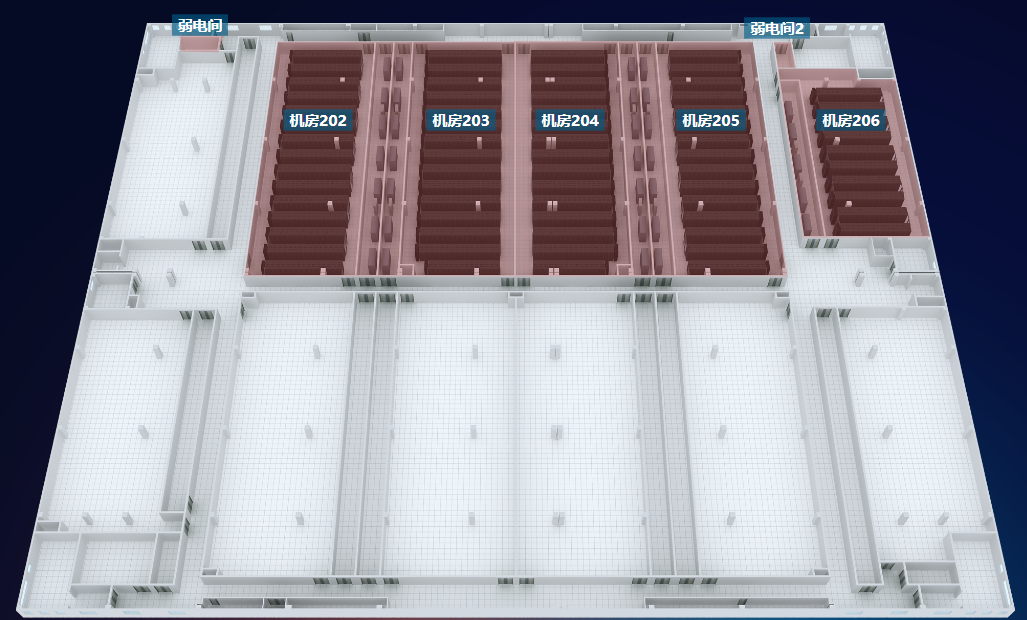

機房結構 2F平面圖

二層主要包含機房和空調間。202~205為大機房，各包含14臺單面交流列頭柜，1臺雙面交流列頭柜柜，7臺空調。206為小機房，包含有10臺單面交流列頭柜，5臺空調。每個機房冷熱通道均有3只溫濕度，2只攝像頭。

機房規模

本項目一期前半部分涉及7個機房。其中2個為運營商機房。其余5個機房，共計擁有70臺列頭柜（15*4+10），33（7*4+5）臺精密空調，230余只溫濕度傳感器。共采用16臺ANet-2E4SM模塊化網關設備。

1、數據采集：

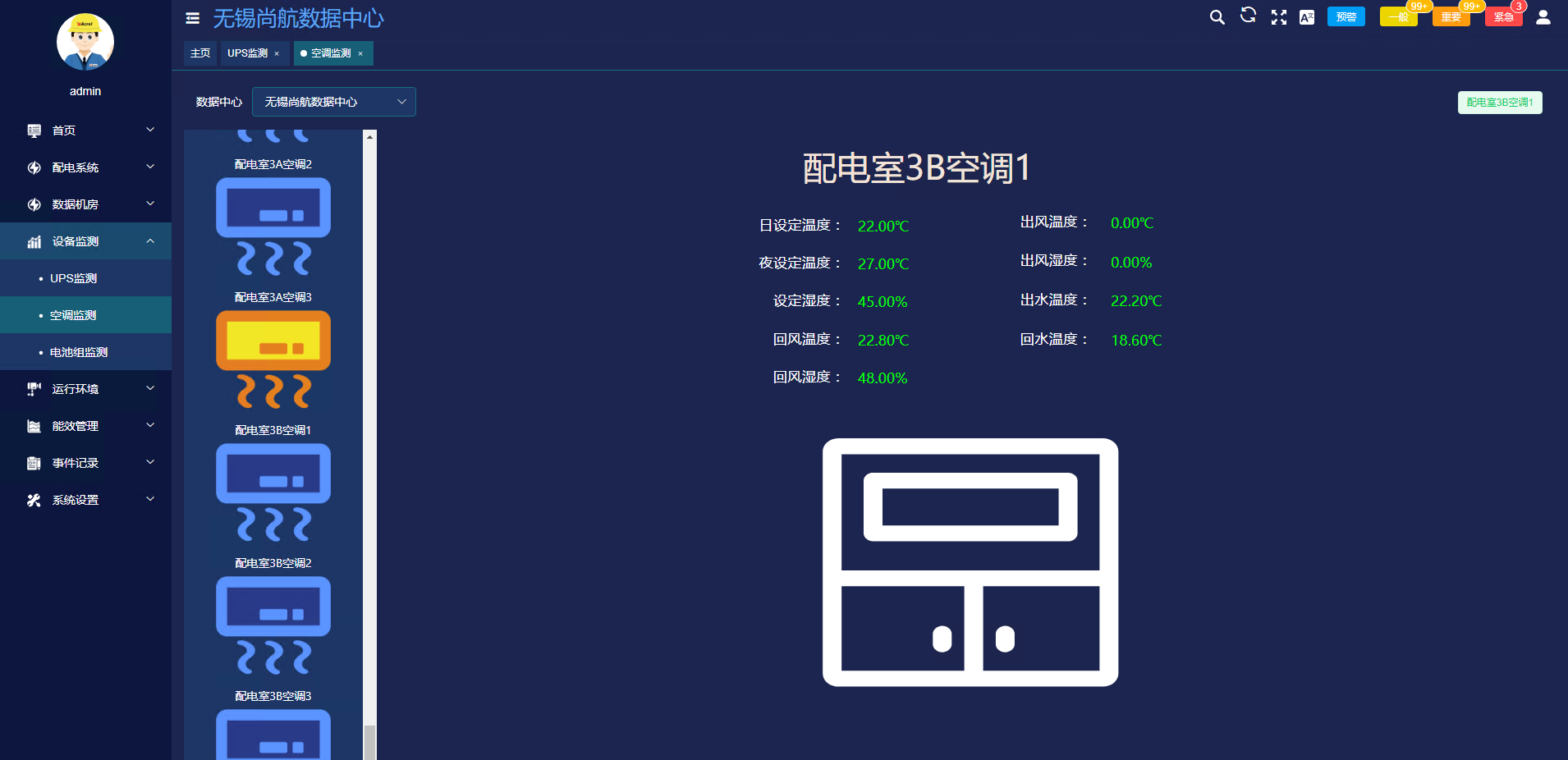

采集列頭柜，精密空調，蓄電池，氫氣傳感器，UPS，配電監控儀表，溫濕度和水浸傳感器。

2、數據上傳：

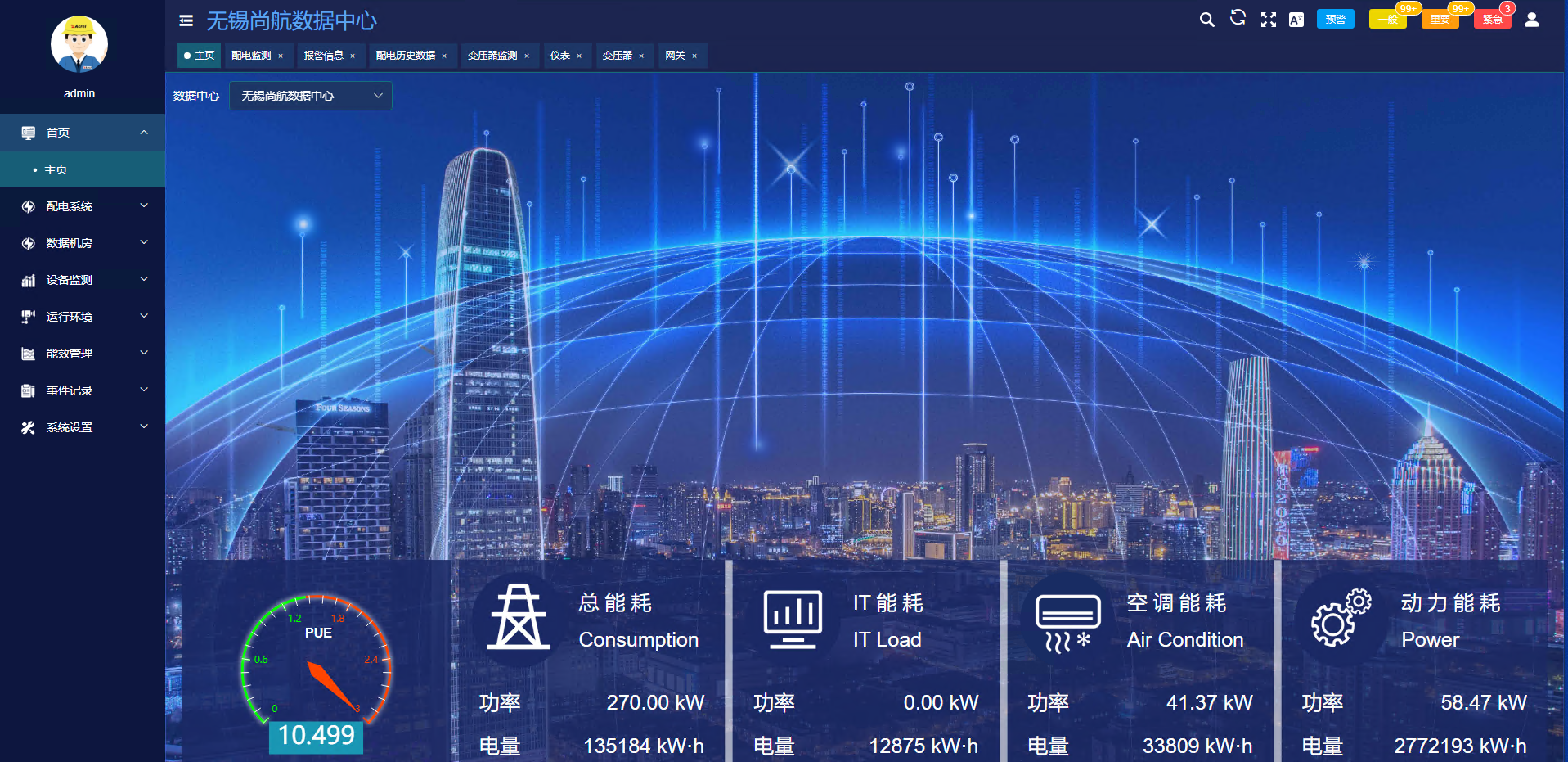

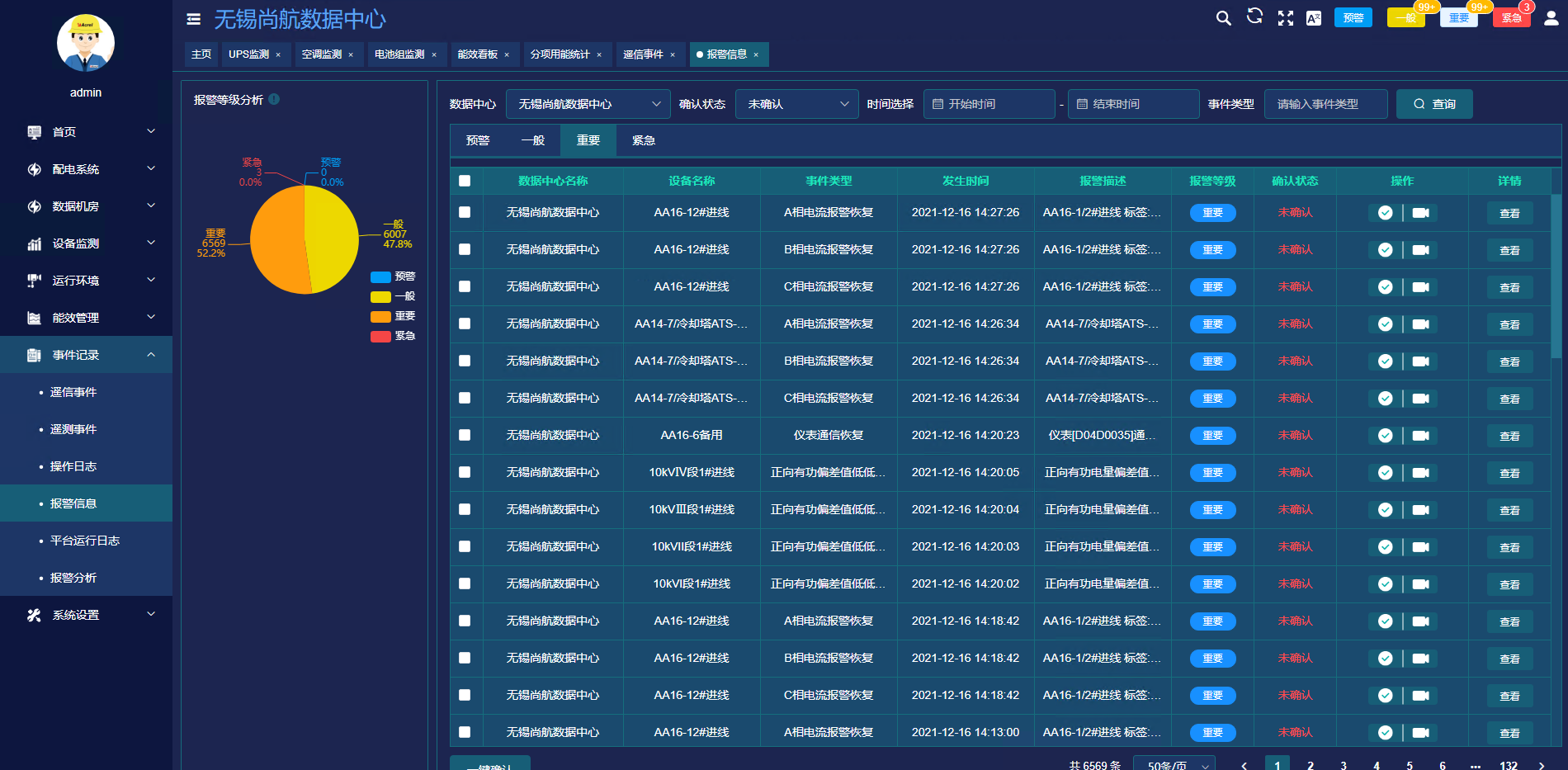

通過安裝在各房間的智能網關ANET-2E4SM，上傳至Acrel-8000動環監控系統。

3、數據轉發

通過http接口，向優諾平臺提供數據。通過Modbus-TCP接口，向共濟平臺提供數據。
