Modbus協議轉換網關快速配置案例

Modbus協議轉換網關是一種在工業自動化系統中廣泛應用的設備，它充當了網絡通信的橋梁，實現了不同設備之間的數據交換和協議轉換。
隨著工業4.0時代的到來，物聯網技術迅速發展，Modbus協議轉換網關的重要性日益凸顯。

XD-ETH20為 2 串口（RS485）Modbus 智能網關，專門針對 PLC、HMI 或者組態軟件的采集。傳統的 Modbus 網關只是Modbus TCP 和 Modbus RTU 協議做個轉換，網關本身并不主動采集數據，而 XD-ETH20Modbus 智能網關是可以主動采集從站數據并緩存到網關內部，從而上位機可以通過TCP 或者 RS485 總線直接從Modbus 智能網關取數據，這樣就減少了上位機主站與從站的交互次數，極大地提高了采集速度，實時性，可靠性以及穩定性；對于多 RS485 主站想要訪問相同的從站數據，傳統的 Modbus 網關是無法解決的，而由于 Modbus 智能網關是自動采集并存儲數據，因此完全支持多主站同時通過 RS485 總線讀取數據；另外，針對一些沒有以太網口的 PLC 或者 HMI， 也可以通過Modbus 智能網關的 RS485 端口，采集到 Modbus TCP 從站的數據。

本產品采用標準 Modbus RTU/Modbus TCP協議及常用功能碼，使用戶可以更加輕松實現與

SCADA 軟件、HMI 設備及支持 Modbus RTU 協議的PLC 等設備和系統的整合應用；提供協議和示例代碼，使您的二次開發更加靈活、簡便、高效。

兼容性強，支持接入所有廠家標準的 MODBUS 協議的采集模塊具有Modbus TCP/IP、Modbus Rtu、Serial Port 等三種操作模式通過網頁瀏覽器、設置軟件進行參數修改設置

對于需要開發軟件的用戶，我們免費提供二次開發包 SDK

雙硬件看門狗，絕不死機

采用 32 位 ARM 嵌入式CPU，高性能低功耗

采用Modbus TCP通信協議，支持客戶端和服務器模式豐富的的指示燈，方便調試

RJ-45 通信接口提供防雷保護

電源具有過流、過壓、防反接及防雷保護寬電源電壓設計

工業級溫度范圍，應對嚴苛現場環境標準導軌安裝或螺釘固定

下面是modbus協議轉換網關的具體操作步驟：

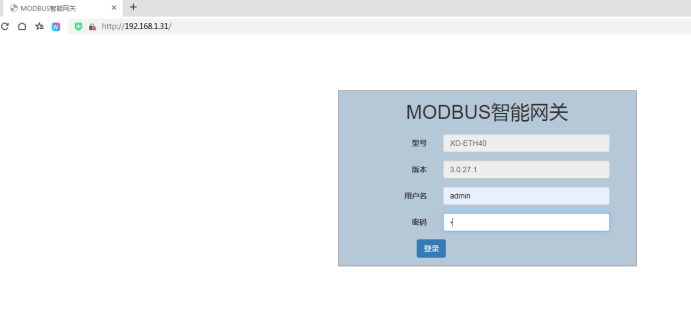

1、打開瀏覽器輸入192.168.1.319（默認網址）默認用戶名：admin 默認密碼0 點擊登錄：

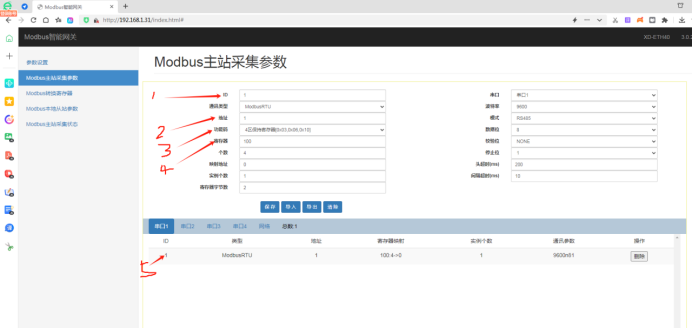

2、點擊modbus主站采集參數：箭頭1的ID 1對應的是箭頭5的ID，箭頭2的地址代表的modbus主站地址，箭頭3 是功能碼，箭頭4對應的modbus poll的起始地址，個數代表要讀寫的寄存器個數：

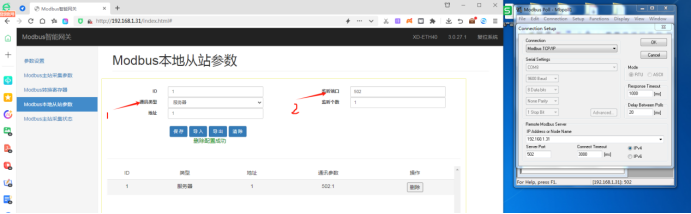

3、在modbus本地從站參數配置里 設置通訊類型 和監聽端口，然后打開modbus poll選擇modbus TCP/IP輸入網關IP地址和端口號進行連接：

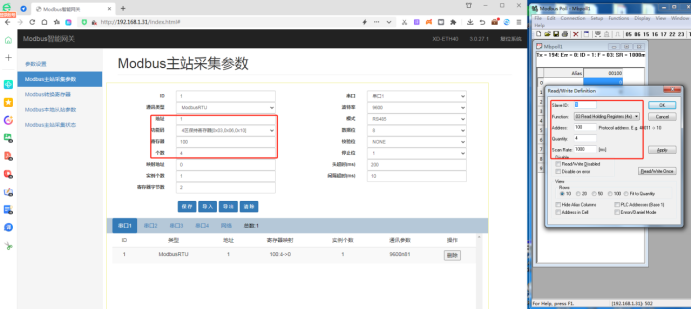

4、打開modbus poll當作主站配置如下圖所示：

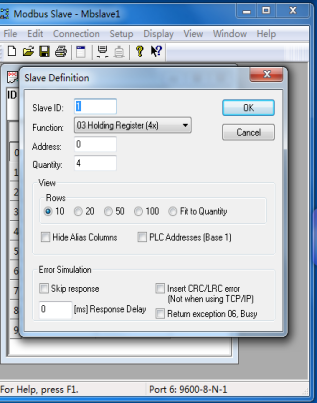

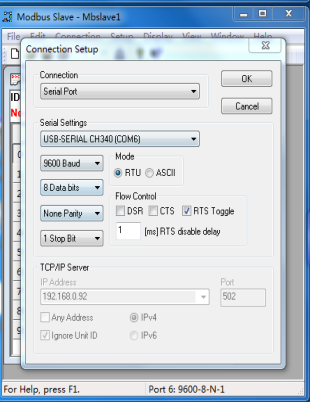

5、打開modbus slave 當作從站進行連接 配置如下：

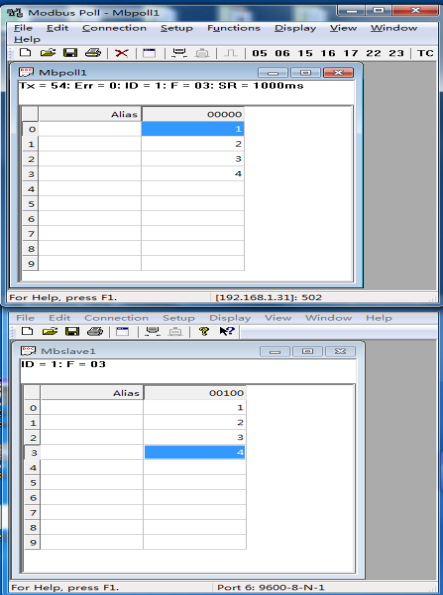

6、配置完成讀寫數據正常（如下圖所示）：

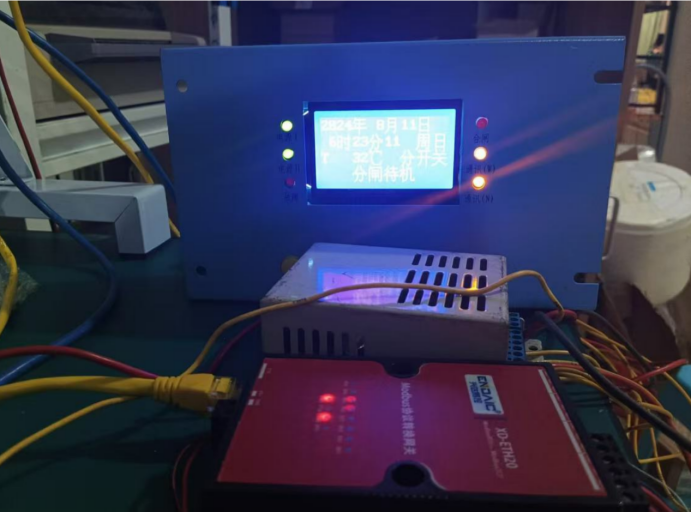

7、現場設備連接：

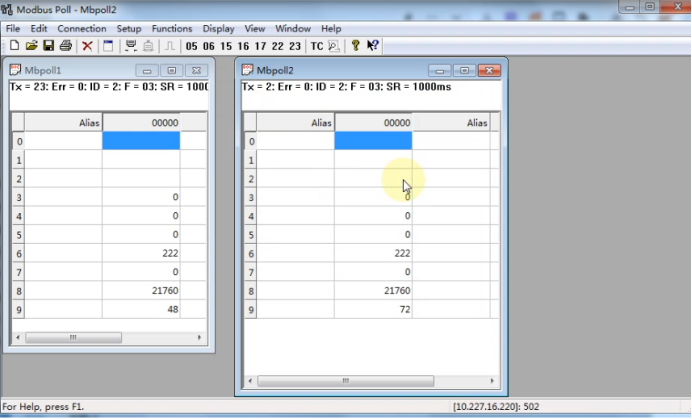

2：現場設備讀出的數據：

Modbus協議轉換網關作為工業自動化系統中的關鍵組件之一，在實現不同設備之間的數據交換和協議轉換方面發揮著重要作用。
通過選擇合適的網關類型并進行合理的配置和使用說明指導，可以充分發揮其在工業生產中的應用價值并提升整體系統的性能和穩定性。
隨著物聯網技術的不斷發展和完善，相信未來Modbus協議轉換網關將會更加智能化、高效化地服務于各種復雜的工業場景之中。
