TLV914x 系列（TLV9141、TLV9142 和 TLV9144）是高電壓 (18V) 軌到軌輸入和輸出 (RRIO) 運算放大器系列。由于該系列具有每通道 7μA 的低靜態電流，因此這些器件為低功耗應用提供了出色的性能。

數據表：*附件：TLV9142 雙通道、18V、125kHz、微功耗 （7μA）、低輸入偏置電流（0.5pA） RRIO運算放大器數據手冊.pdf

TLV914x 系列提供出色的直流精度，包括低失調電壓（典型值為 ±265μV）、低溫漂（典型值為 ±0.2μV/°C）、40mA 短路電流限制、140dB 的高 PSRR 和 108dB 的高 CMRR，適用于主輸入對范圍內的高壓運行。這些器件還可在 2.7V 至 18V 的寬電源電壓范圍內工作。因此，TLV914x 是靈活、穩健且高性能的運算放大器，適用于高電壓工業應用。

這些器件還具有 125kHz 的增益帶寬積和 3.4μVpeak-to-peak 的低 1/f 閃爍噪聲（0.1Hz 至 10Hz）。該系列能夠直接驅動高達 350nF 的容性負載，同時保持 30 度或更高的相位裕度。TLV914x 運算放大器系列提供多種業界通用封裝，額定工作溫度范圍為 –40°C 至 125°C。

特性

• 寬電源電壓：2.7V 至 18V
• 低靜態電流：每個放大器 7μA
• 軌到軌輸入和輸出
• 低失調電壓：±265μV（典型值）
• 低失調電壓漂移：±0.2μV/°C（典型值）
• 高 PSRR：140dB（典型值）
• 高帶寬：125kHz GBW，單位增益穩定
• 高輸出電流驅動：±40mA
• 低 1/f 閃爍噪聲：3.4μVp-p（f = 0.1Hz 至 10Hz）
• 高共模抑制：108dB
• 內置 RFI 和 EMI 濾波輸入引腳
• 工作溫度范圍：-40°C 至 125°C

引腳配置和功能

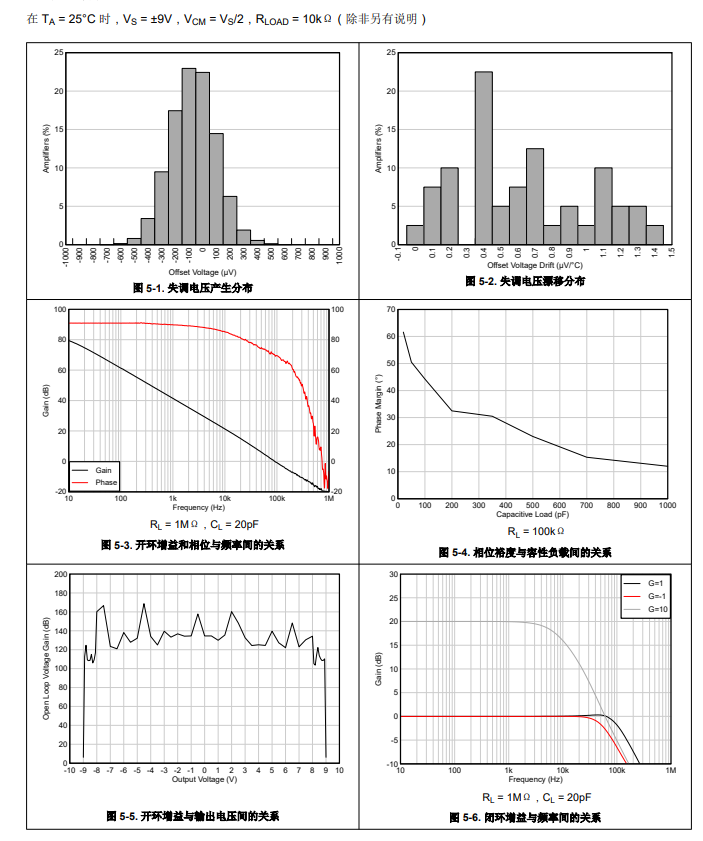

典型特性

應用領域

TLV9142運算放大器因其高性能和低功耗特性，廣泛應用于以下領域：

1. 工業自動化 ：用于傳感器信號放大、現場變送器和傳感器信號處理等。
2. 醫療設備 ：如血糖監測儀、氧氣濃縮器等，需要高精度和低功耗的運算放大器。
3. 安防監控 ：如IP網絡攝像頭、運動檢測器等，需要處理復雜的視頻和圖像信號。
4. 新能源 ：用于電池管理系統（BMS）中，對電池組進行精確控制和監測。

使用注意事項

1. 電源穩定性 ：為確保放大器的穩定工作，應提供穩定的電源電壓。
2. 散熱處理 ：在高功耗或高溫環境下，應采取適當的散熱措施以防止放大器過熱。
3. 信號完整性 ：在處理高頻或高速信號時，應注意信號完整性，避免信號失真或干擾。
