盟通科技現有多款EtherCAT網絡監測和診斷軟件，這些軟件來自盟通科技合作伙伴acontis公司，acontis在EtherCAT協議的應用領域已深耕多年，擁有豐富的開發經驗。該頁面展示了這些工具的功能和區別，幫助用戶根據具體需求選擇合適的工具。

EC-Engineer是一款功能強大的軟件工具，用于EtherCAT?網絡的配置、診斷和監控。通過這一款工具，用戶可以快速、便捷地完成所有必要的工程和診斷任務。其現代化、清晰且非常直觀的用戶界面，極少使用彈出式對話框，為配置、診斷和監控EtherCAT?系統提供了流暢的體驗。

EC-Lyser是用于解決網絡啟動失敗或通信因不良電纜、連接器或電磁兼容性（EMC）問題而受到干擾的網絡診斷工具。

EC-Inspector是一款易于使用的Windows軟件應用程序，用于分析和監控EtherCAT網絡。該程序可以獨立于主站控制器使用，并支持來自多家制造商的EtherCAT主站。EC-Inspector通過在主站后插入的TAP（測試接入點）設備，分析主站與EtherCAT從站之間的完整數據流量。

EC-Monitor是一個軟件開發工具包，提供用于分析EtherCAT網絡數據流量的庫。除了過程數據（輸入和輸出）外，從站狀態、從站錯誤計數器等數據也會從EtherCAT幀中提取出來，并通過C編程接口提供給應用程序使用。

系統結構

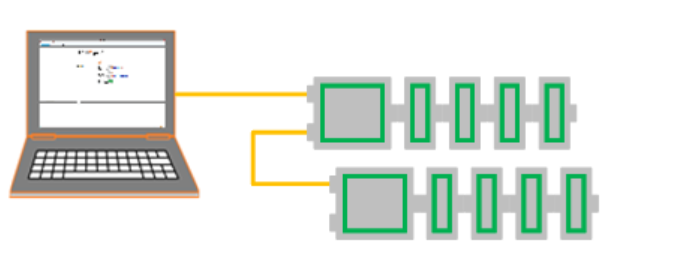

本地診斷

從站與工程系統（Windows PC或Linux系統）直接相連。

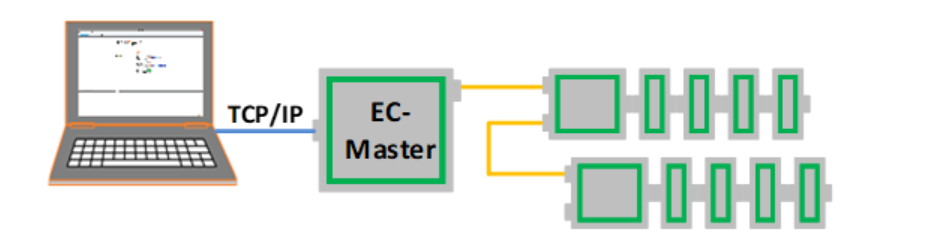

遠程診斷

從站連接到控制器。診斷軟件使用專有的API通過TCP/IP連接到控制器。EC-Master支持這個功能。

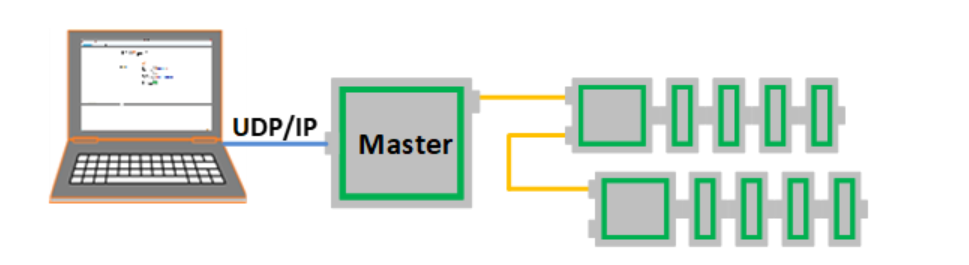

通過ETG.1510接口進行診斷

從站連接到控制器。診斷軟件使用ETG.1510標準化接口通過UDP/IP輔助連接到控制器。這是由EC-Master和Beckhoff TwinCAT支持的。

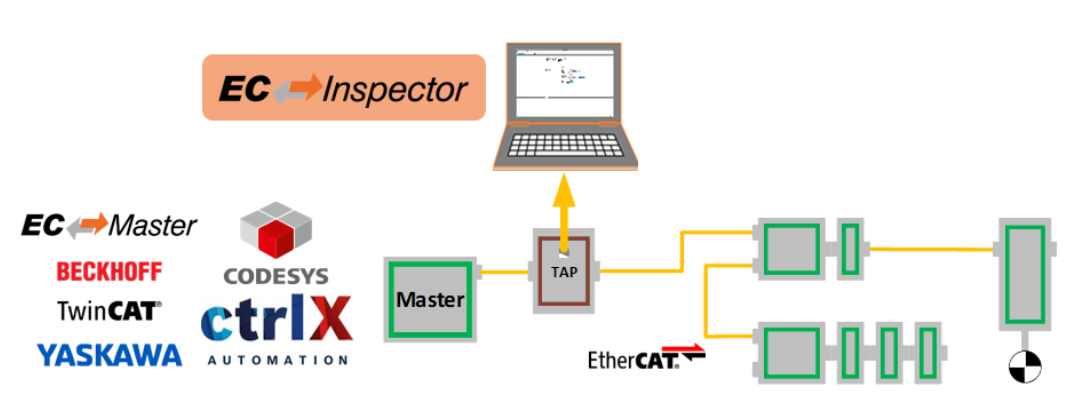

使用網絡TAP進行診斷

EtherCAT網絡中添加了網絡TAP。通過這個TAP，可以通過工程系統運行EC-Inspector來監控EtherCAT流量。許多主站也支持這么做。

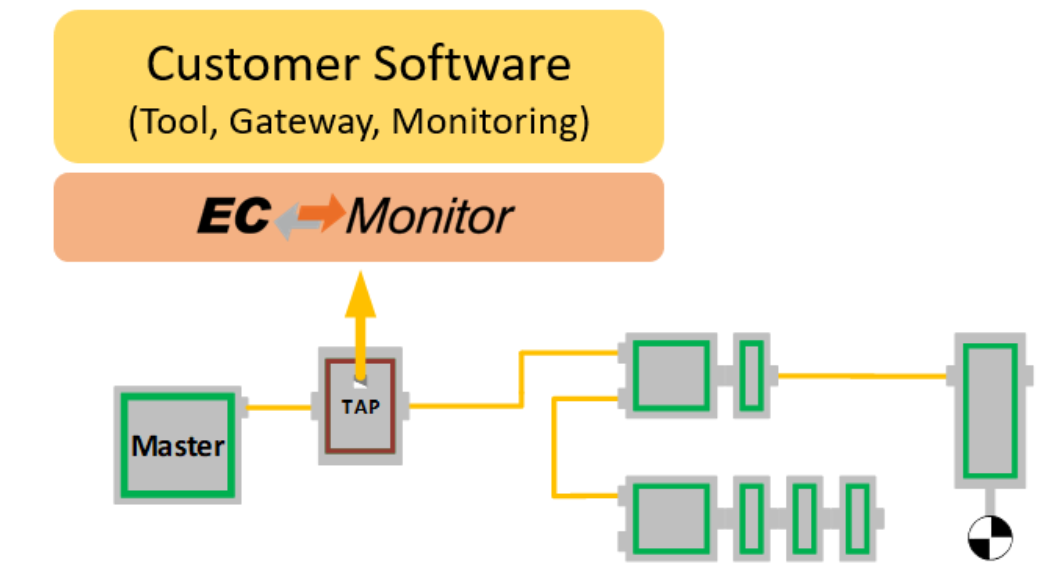

使用網絡TAP進行監控

在控制器和第一個EtherCAT從站之間安裝測試接入點（TAP），可以被動監測EtherCAT網絡上的整個數據流量。這些幀通過TAP的monitor接口轉發到EC-Monitor庫，并在那里解碼。客戶應用程序可以分析和進一步處理確定的過程數據。

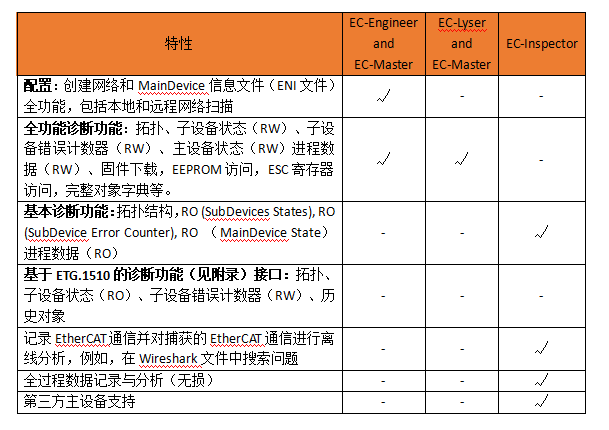

特性比較

此表概述了不同軟件工具及開發工具包的主要功能。

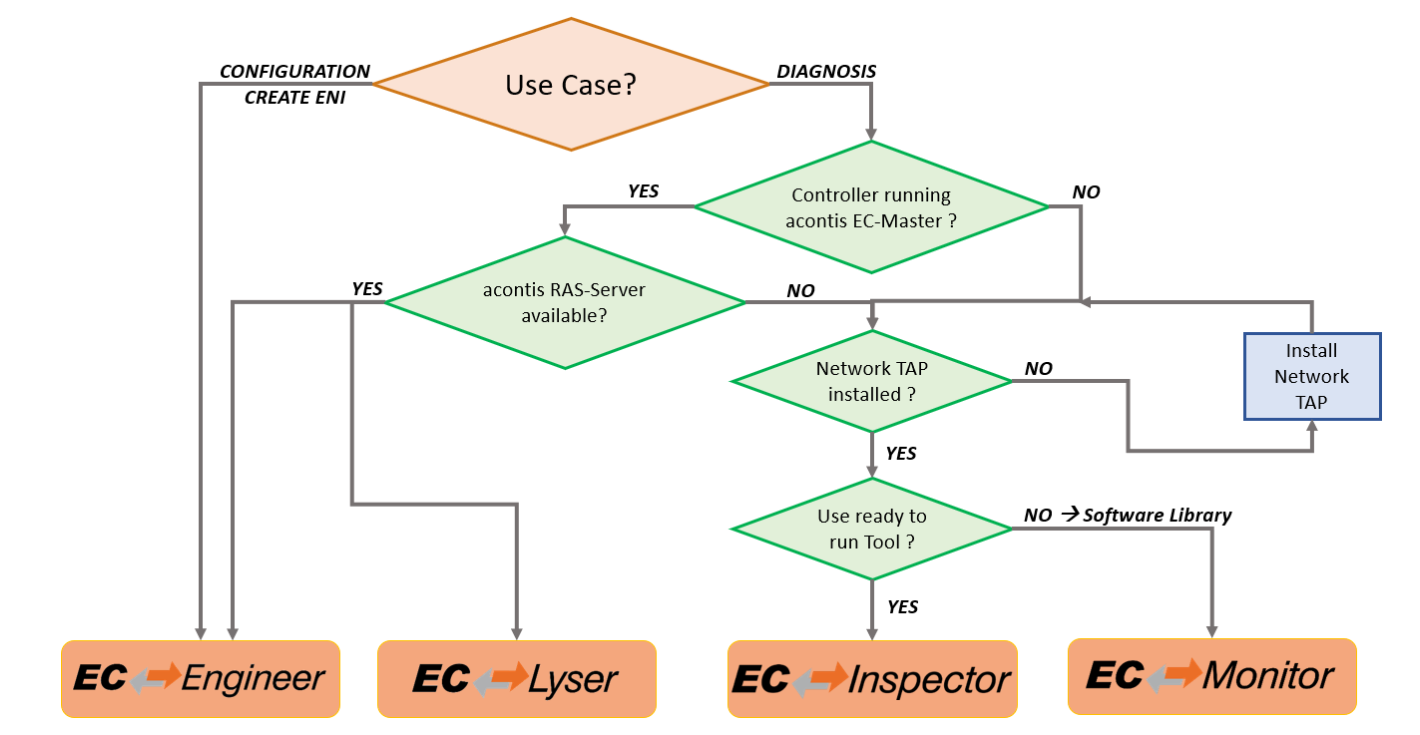

EtherCAT工具選擇指南

下面是一個帶有簡單問題的流程圖，以便為每個用例找到合適的工具。
