一、產品簡介
3DWeld是一款智能化的焊接工藝設計與仿真軟件。在三維交互式環境下，自動識別焊接特征，基于焊接工藝知識庫，快速定義焊接工序內容，形成結構化的焊接工藝信息，輔助焊接工藝仿真模擬，并可通過可視化的方式對焊槍姿態進行調整與規劃；同時可為焊接機器人系統傳輸焊接參數，為其它生產系統提供焊接工藝數據信息，從而提高工藝設計與制造的協同效率，減少差錯、縮短產品研發周期。

二、業務現狀
1.焊接工藝設計效率低：焊接工藝中的各參數設置復雜，面對復雜產品的設計，傳統的二維圖紙不便理解，焊接工藝編制尤為困難，效率低且易出錯。
2.二維工藝卡片指導性差：傳統焊接工藝運用二維工藝軟件進行編制，對焊接順序、焊縫表達不清晰易導致出現漏焊、錯焊，輸出的工藝卡片不直觀，對生產操作指導性不強。
3.工藝設計質量參差不齊：焊接工藝專業性要求高，依賴個人能力和經驗，編制的焊接工藝文件參差不齊，難以實現焊縫狀態與焊槍姿態可視化，焊接產品質量也難以標準化。
4.專業人才培養難度高：焊接機器人需依據適配的工藝規程及操作程序進行離線編程方能進行操作，這對工藝人員能力提出了更高階挑戰，培養難，招聘更難。

三、核心功能

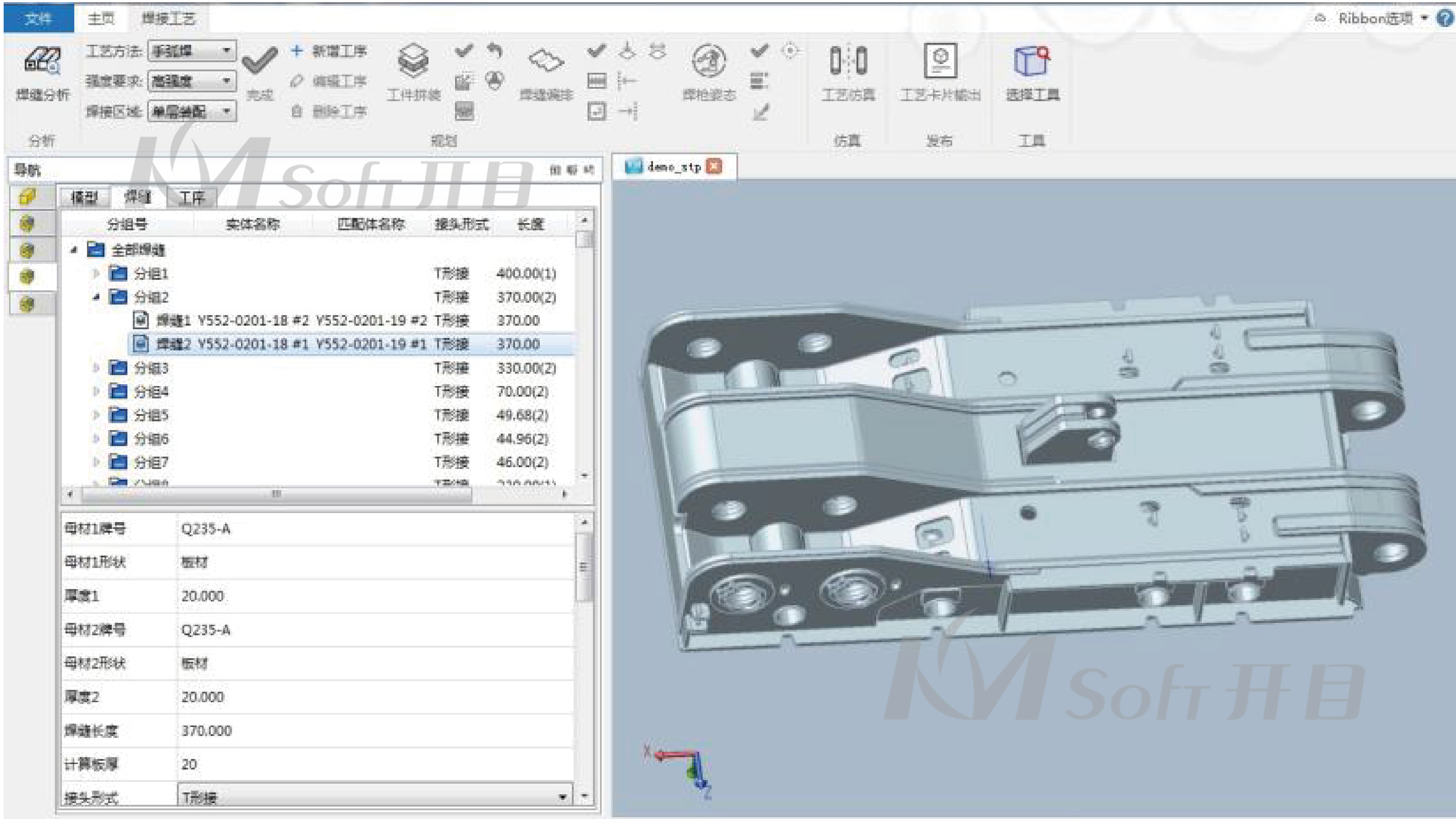

1.焊縫特征自動識別分析
對三維CAD模型數據進行分析，自動識別工件形狀，板材、型材、管材，自動識別焊縫、坡口特征，分析工件接頭形式。

2.焊接工藝參數推理
采用交互方式，多策略編排，快速定義工序的焊接內容，也支持用戶自定義工序內容，模型拼裝可支持選擇新增件和繼承件，適用場景廣。

3.焊接工藝參數自動推理
結合焊縫特征識別結果以及讀取的零件外形尺寸、剖口尺寸、材質、標準名稱等數據，運用正向推理技術，逐級求解，快速生成焊接工藝參數。

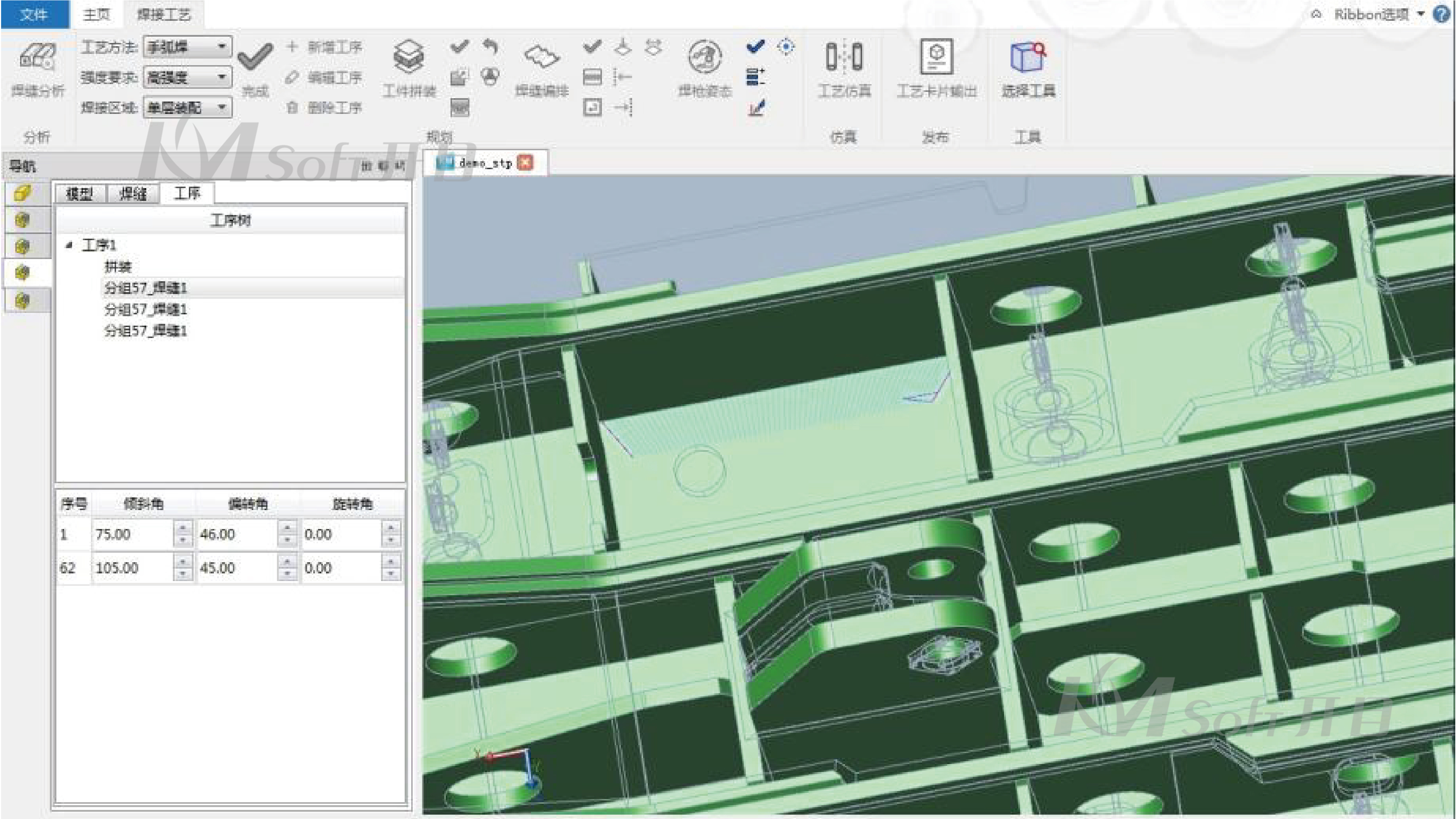

4.焊接順序規劃
在焊縫編排的基礎上，通過控制線設計對焊槍姿態進行優化。通過引入焊槍三維模型，在三維可視化環境下，可直觀的對焊槍姿態進行編輯與調整。

5.離線編程與工藝仿真
將焊接順序、焊縫軌跡、焊槍姿態等參數輸出為xml仿真文件，與離線編程軟件集成，自動生成程序；與仿真軟件集成，實現虛擬仿真與干涉、碰撞檢查。

6.焊接工藝文件及發布
支持多種工藝文件，如3DPDF焊接工藝卡片、焊接工藝仿真數據等，可直觀查看焊接工藝動畫，及結構化的數據，實現機器人自動化焊接。

四、應用價值
高效率：基于三維模型的焊接工藝設計，通過“一鍵式”焊縫識別、自動化參數推理、可視化工藝編制，縮短研發周期，焊接工藝設計效率可大幅提升。
高質量：通過自動推理技術，輸出優化的焊接工藝參數，實現焊接工藝知識利用。結合焊接機器人離線編 程及仿真技術，驗證工藝可行性，快速提升焊接質量。
知識積累：工藝知識的持續積累和有效復用，使得企業整體工藝水平得到穩定和提高；同時，可增強企業焊接工藝創新能力，提高市場競爭力。
