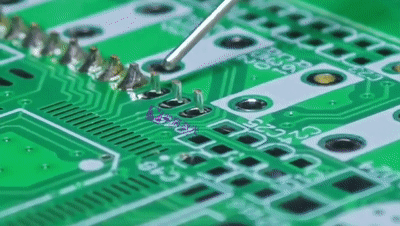

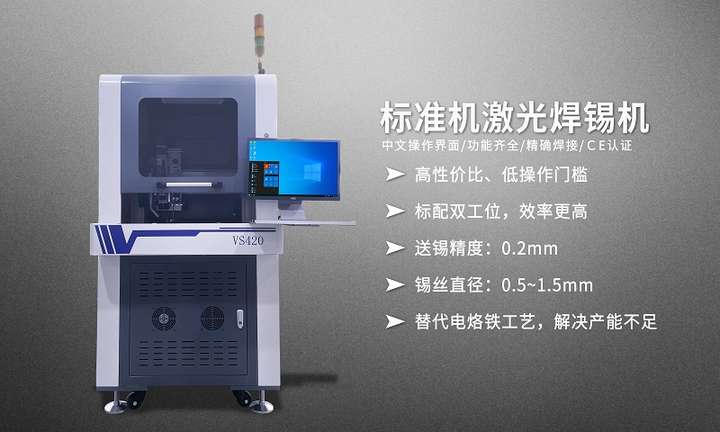

激光錫絲焊接機是一種高精度、非接觸式的焊接設備，廣泛應用于電子元器件、微電子封裝、傳感器、精密儀器等領域。其關鍵技術涉及激光技術、材料控制、溫度管理、自動化等多個方面，以下是主要的關鍵技術點：

1. 激光源與控制技術

• 激光器選擇：通常采用半導體激光器（976/915 nm）或光纖激光器（1064 nm），需根據錫絲材料（如Sn-Ag-Cu、Sn-Pb等）的熔點、熱導率選擇合適波長和功率。
• 激光功率與脈沖控制：通過精確控制激光功率、頻率、脈寬和占空比，實現錫絲的快速熔融和凝固，避免熱損傷或虛焊。
• 光路設計：聚焦光斑的尺寸和能量分布需均勻穩定，通常使用準直鏡、振鏡或光纖傳輸系統優化光路。

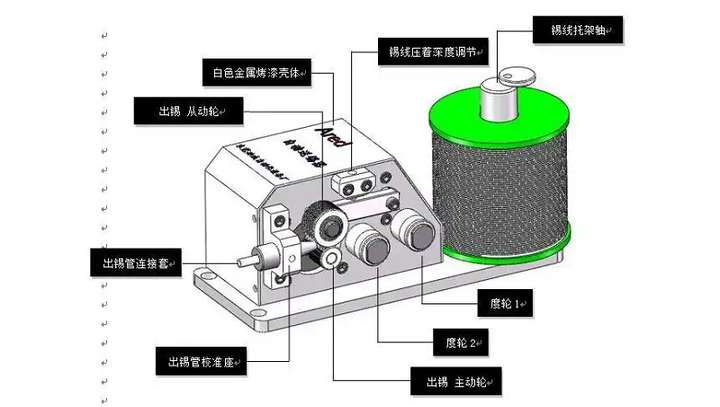

2. 送絲系統與精確控制

• 送絲機構：高精度伺服電機驅動送絲輪，確保錫絲輸送速度穩定（如0.1-5 mm/s），避免斷絲或堆積。
• 錫絲直徑適應性：支持不同直徑（如0.5-1.5 mm）的錫絲，需動態調整送絲壓力和速度。
• 防氧化處理：惰性氣體（如氮氣）保護焊接區域，減少氧化渣生成。

3. 溫度實時監測與閉環控制

• 紅外測溫技術：通過非接觸式紅外傳感器實時監測焊接點溫度（典型熔融溫度約200-300°C），形成閉環反饋。
• 動態功率調節：根據溫度反饋自動調整激光功率，避免過熱（損壞PCB或元器件）或溫度不足（虛焊）。
• 熱影響區（HAZ）控制：通過短脈沖或間歇加熱減少對周圍元件的熱擴散。

4. 精密定位與視覺系統

• 高精度運動平臺：采用直線電機或精密絲杠，定位精度可達±0.02mm以內。

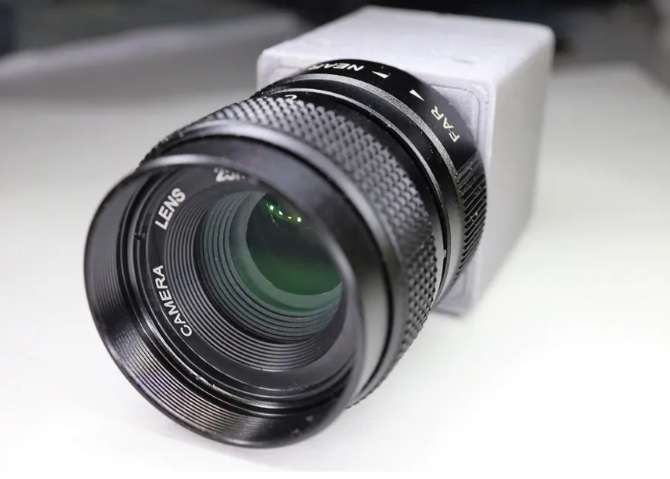

• 機器視覺定位：通過CCD相機或激光位移傳感器識別焊點位置，配合圖像處理算法（如邊緣檢測、模板匹配）實現自動對位。
• 多軸協同控制：激光頭、送絲機構和工件的多軸聯動，適應復雜焊接路徑。

5. 焊接工藝參數優化

• 參數匹配：激光功率、送絲速度、焊接角度、光斑直徑等參數需通過實驗優化，確保潤濕性和結合強度。
• 焊點形貌控制：通過調整能量輸入和凝固時間，避免焊點空洞、裂紋或橋連。
• 適應不同材料：針對無鉛錫絲（熔點高）、鍍層材料（如鎳、金）調整工藝。

6. 自動化與智能化集成

• 工業機器人集成：與六軸機械臂結合，實現三維空間復雜軌跡焊接。
• 智能工藝庫：預存不同場景（如BGA、FPC、連接器）的焊接參數，支持一鍵切換。
• 質量檢測：結合AOI（自動光學檢測）或X射線，實時判斷焊點質量（如潤濕角、焊料覆蓋率）。

7. 系統穩定性與可靠性

• 抗干擾設計：防止電磁干擾（EMI）影響激光器或傳感器信號。
• 長期穩定性：激光器散熱、光學元件防塵、機械部件耐磨性設計。
• 安全防護：激光安全聯鎖、煙霧凈化系統、緊急停止功能。

8. 軟件與用戶界面

• 人機交互（HMI）：圖形化界面支持參數設置、路徑編程、實時監控。
• 數據管理：記錄焊接參數、溫度曲線、故障日志，支持SPC統計分析。
• 遠程維護：通過物聯網（IoT）實現遠程診斷和軟件升級。
