一、什么是NTC溫度傳感器

NTC溫度傳感器(Negative Temperature Coefficient，即負溫度系數)由NTC熱敏電阻、探頭(金屬外殼、塑膠外殼、環氧塑封、玻璃封裝等)、電子導線以及端子連接器組成。

NTC溫度傳感器結構組成

1.感溫元件：作為NTC溫度傳感器核心部件，由半導體材料（如氧化鎳、氧化鈷等）制成NTC芯片。這些材料具有負溫度系數特性，電阻值隨溫度升高而降低。

NTC芯片分為金電極和銀電極兩種。金電極芯片涂覆金漿，銀電極芯片涂覆銀漿，這些涂層便于信號傳輸和連接。

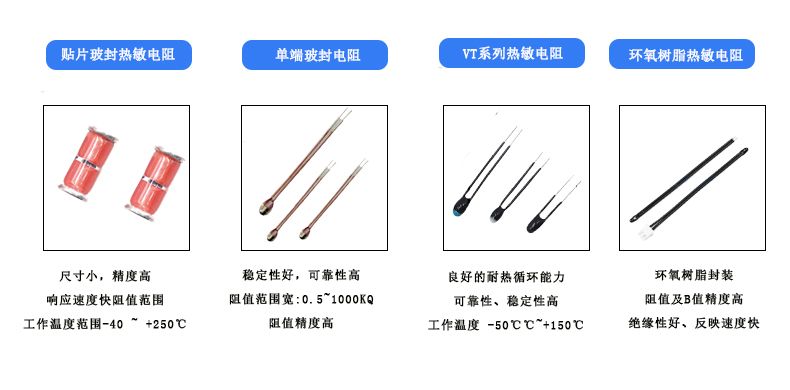

NTC芯片同時可以通過環氧塑封或玻璃封裝做成各種感溫元器件。

2.外形設計：

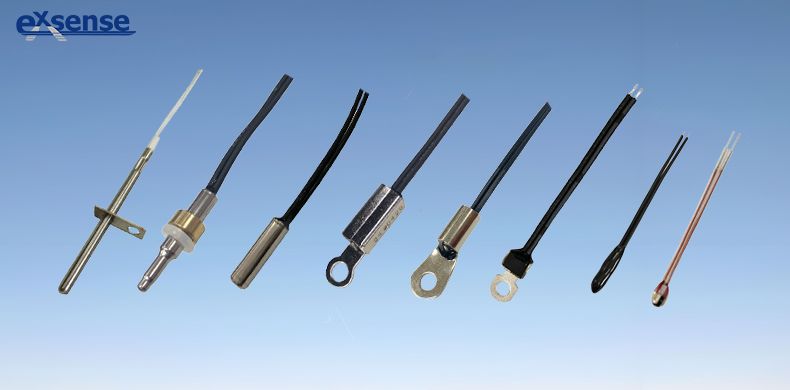

NTC溫度傳感器外形、材質可根據不同應用和需求定制，一般包括子彈頭型、直管型、地環型等。材質會采用316L不銹鋼、R8-5M 黃銅鍍鎳地環、鎳、黃銅等，可根據自身應用環境以及使用工況進行合理選材。

3引線：引線作為傳感器與主控板連接的導體，確保溫度信號能夠準確傳輸。引線作為傳感器與主控板連接的導體，常見引線材質有PVC、XLPE、TEFLON等，可做雙并線、單線、護套線。這些材質具有不同的耐溫性能，可以根據實際應用需求進行定制。

4.端子/連接器:用于連接控制板、PCB等，確保傳感器與控制系統之間的穩定連接，可根據實際連接方式和應用環境選材。

二、工作原理

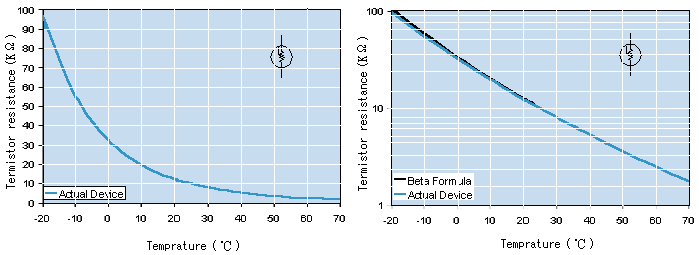

NTC特性: NTC的阻值隨溫度升高而迅速減小。這一特性使其在溫度監控領域具有廣泛應用。

NTC熱敏電阻是一種以過渡金屬氧化物（如氧化鎳、氧化鈷等）為主要原材料，經過高溫燒結而成的半導體陶瓷元件。它具有非常大的負溫度系數，電阻值隨環境溫度或因通過電流而產生自熱而變化，在一定的測量功率下，電阻值隨著溫度上升而迅速下降。利用這一特性，可以通過測量NTC熱敏電阻的電阻值來確定相應溫度，從而實現溫度檢測和控制。

三、NTC溫度傳感器在多領域應用場景列舉分析

由于其高精度高可靠高靈敏性能，廣泛應用于新能源汽車、高端消費電子、自動辦公化、儲能與工控等多領域。

1. 新能源汽車

通常使用地環頭系列，具備高可靠高穩定高精度性能，用于監測新能源汽車部件包括:汽車儲能電池、變壓器、BMS、OBC、PUD、驅動電機、汽車懸架、充電樁、充電座、加熱方向盤/座椅/后視鏡等。能夠精準監測設備溫度，起到高溫預警，安全保護等作用。

2. 高端消費電子

主要用于咖啡機，掃地機，蒸烤箱，智能馬桶，恒溫浴室，飲水機，恒溫水龍頭，加熱毛巾架等。消費電子NTC溫度傳感器反應時間可達0.5s，具有溫度響應時間快、高防水性能，適合檢測水溫。

3. 自動化辦公

一般用于打印機、復印機溫度監測，通過實時監控制打印頭或熱敏紙溫度，確保打印機在安全、高效狀態下運行，提高打印質量，延長設備壽命，并減少能源消耗。

4. 儲能與工控

儲能系統中集裝式電池排布緊密且環境相對封閉，電池熱量容易集聚而導致溫升過高，進而影響電池壽命和使用性能。所以，NTC溫度傳感器熱管理對于儲能和工控系統安全、可靠運行具有重要意義。

肇慶愛晟傳感器自主研發生產NTC熱敏芯片、熱敏電阻，溫度傳感器。由于高精度高可靠高靈敏性能，被廣泛應用于辦公自動化設備、高端消費電子、新能源汽車、儲能與工控等領域。可根據不同應用不同材質進行型號咨詢，能按需定制。
