GPS時間同步設備是一款智能型的GPS基準時鐘源，其信號輸出為：脈沖信號（1PPS/M/H，TTL、空接點、差分、24V/110V/220V有源、光）、時間報文（RS232、RS422/485、光）、IRIG-B信號（422、TTL、AC、光）、DCF77信號、NTP/SNTP協議網絡時鐘同步信號、PTP（IEEE1588）協議信號、10MHz頻率時間同步信號，可以滿足不同設備的對時接口要求。其性能可以應用于對時基要求穩定和時基同步要求嚴格的各種領域,如通信、廣播電視、交通運輸、電力、國防、金融、IT等。

該產品以GPS信號作為時間源，同時可選北斗衛星、IRIG-B碼、OCX0、銣原子鐘、CDMA信號等時鐘源，對時精度達30nS。山東唯尚電子有限公司是GPS時間同步設備提供商，產品正在國內外各行業近萬個現場穩定運行

GPS時間同步設備主要特點：

1、同時連續追蹤12顆衛星，并根據衛星的空間位置及信號質量選擇其中的衛星進行鎖定。設備可以同時連續追蹤12顆GPS衛星，并根據衛星的空間位置及信號質量動態地選擇其中的4顆衛星進行鎖定以保證得到時間頻率精度。

2、通過串口或操作按鍵來設置各種工作參數達到良好工作狀態。

3、設備具有自學習功能，在經過超過24小時訓練（GPS鎖定運行）后，即使GPS信號丟失輸出時間頻率也能保持24小時內達到相當高的精度。

4、通過面板上LED顯示屏查看收星個數、鎖定狀況及其他各種參數。

5、自學習功能和GPS信號斷開后的自動保持功能以及GPS信號重新鎖定后的自動恢復功能。

6、高性能1PPS和10MHz頻率輸出，頻率穩定度達1.2x10-12，相位噪聲。

7、可以對GPS鎖定參數及10MHz參考時鐘源參數進行設置調整。

8、接收天線長度補償。

9、裝置采用全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便，同時為將來電廠/變電站改造擴建時增加或更改對時信號接口提供了方便。

10、實時監測衛星信息、頻率鎖定狀況及10MHz參考時鐘源參數。

11、支持單GPS、單北斗、單CDMA、雙GPS、雙北斗、GPS/北斗/CDMA雙系統配置,實現多基準冗余授時，能夠智能判別GPS信號、北斗信號、CDMA信號、外部B碼時間基準信號的穩定性和優劣，并提供多種時間基準配置方法。

GPS時間同步設備的技術參數

物理及環境參數

尺寸： 19英寸1U/2U機箱

重量： <3.6Kg

電源：交流或直流，110/220V±20%,可定做雙電源

工作溫度：-10℃～ 50℃

存貯溫度：-25℃～ 85℃

濕度： 95％無冷凝

功耗： <15W

輸出信號

設備采用全模塊化結構設計，不僅實現了板卡全兼容，還提供了豐富的信號接口資源和開放式特殊接口設計平臺，具備兼容能力。可提供多路脈沖信號（1PPS/M/H，TTL、空接點、差分、24V/110V/220V有源、光）、時間報文（RS232、RS422/485、光）、IRIG-B信號（422、TTL、AC、光）、DCF77信號、NTP/SNTP協議網絡時鐘同步信號、PTP（IEEE1588）協議信號、10MHz頻率時間同步信號，可以滿足不同設備的校時接口要求。

GPS

高精度授時型GPS，授時精度優于30ns

捕獲時間：冷啟動<45秒 溫啟動<38秒熱啟動<5秒?? ? 重新捕獲<1秒

接收L1,C/A碼信號-1575.42MHz，BNC接口

追蹤/捕獲靈敏度：-173dBW /-185dBW

抗干擾

在雷擊過電壓、一次回路操作、開關場故障、二次回路操作及其它強干擾作用下，裝置不誤動作。

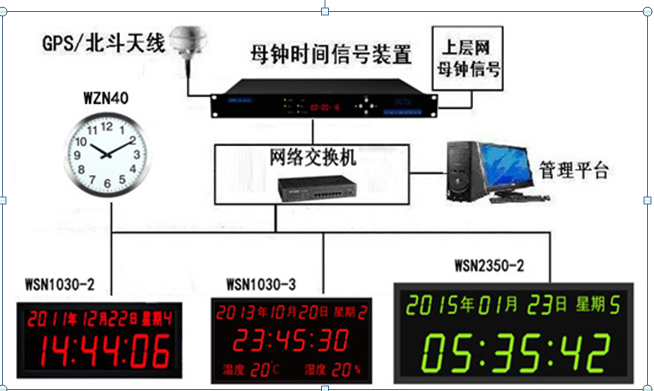

唯尚GPS時間同步設備系統圖

典型業績：

棗莊供電公司、日照供電公司、萊蕪供電公司、巢湖供電公司、淮南供電公司、三明供電公司、漳州供電公司、開封供電公司、平頂山供電公司、新鄉供電公司、漯河供電公司
