LP38855 是一款大電流、快速響應穩壓器，能夠以極低的輸入至輸出電壓降保持輸出電壓調節。該器件采用 CMOS 工藝制造，采用兩種輸入電壓工作：V偏見為內部偏置和控制電路供電，以及為 N-MOS 功率晶體管的柵極提供驅動，而 V在為負載供電。使用外部偏置軌允許該器件在超低 V 電壓下工作在電壓。與雙極穩壓器不同，CMOS 架構在任何輸出負載電流下都消耗極低的靜態電流。使用 N-MOS 功率晶體管可實現寬帶寬，但需要最小的外部電容來保持環路穩定性。
*附件：LP38855 1.5A 快速響應、高精度 LDO 線性穩壓器，帶使能功能數據表.pdf

該器件的快速瞬態響應使其適合用于為 DSP、微控制器內核電壓和開關模式電源后置穩壓器供電。LP38855采用 TO-220 和 DDPAK/TO-263 5 引腳封裝。

壓差電壓： 1.5A 負載電流時為 130 mV（典型值）。

低接地引腳電流： 1.5A 負載電流時為 10 mA（典型值）。

關斷電流：1 μA（典型值） I 英寸（GND） 當 EN 引腳為低電平時。

精密輸出電壓：±1.0% （對于 t） J = 25°C 和 ±2.0% （0°C ≤ T J ≤ +125°C，適用于所有線路和負載條件

特性

• 標準 V外值為 0.8V 和 1.2V
• 寬 V偏見電源工作范圍為 3.0V 至 5.5V
• 采用 10 μF 陶瓷電容器時保持穩定
• 1.5A 負載電流時，壓差為 130 mV（典型值）
• 所有線路和負載條件下的精密輸出電壓：
  • ±1.0% J = 25°C
  • ±2.0% 對于 0°C ≤ T J ≤ +125°C
  • ±3.0% 對于 -40°C ≤ T J ≤ +125°C
• 過溫和過流保護
• 采用 5 引腳 TO-220 和 DDPAK/TO-263 封裝
• 自定義 V外提供 0.8V 和 1.2V 之間的值
• -40°C 至 +125°C 工作溫度范圍

參數

方框圖

一、產品概述

LP38855是一款1.5A快速響應、高精度低壓差（LDO）線性穩壓器，具備使能功能。該器件采用CMOS工藝，能夠從超低輸入電壓供電，并提供穩定的輸出電壓。它適用于各種需要高精度電源的應用場景，如DSP、微控制器核心電壓供電、開關模式電源的后級穩壓等。

二、主要特性

• ?高電流輸出?：最大輸出電流可達1.5A。
• ?低壓差電壓?：典型值為130mV（在1.5A負載電流下）。
• ?高精度?：輸出電壓精度在25°C時為±1.0%，在-40°C至+125°C溫度范圍內為±3.0%。
• ?快速響應?：具備快速的瞬態響應能力。
• ?使能功能?：通過使能引腳（EN）可控制穩壓器的開啟和關閉。
• ?寬工作溫度范圍?：-40°C至+125°C。
• ?低靜態電流?：在關閉模式下，靜態電流典型值為1μA。

三、電氣特性

• ?輸出電壓范圍?：標準輸出電壓為0.8V和1.2V，也支持定制輸出電壓。
• ?線性調整率?：輸入電壓線調整率（V_IN）為-0.04%/V，BIAS電壓線調整率（V_BIAS）為-0.10%/V。
• ?負載調整率?：輸出負載調整率為-0.2%/A。
• ?輸出噪聲?：在10Hz至100kHz帶寬內的輸出噪聲電壓為90μV RMS（V_OUT=1.8V時）。
• ?熱關斷保護?：具備熱關斷保護功能，防止過熱損壞。

四、引腳功能

• ?EN?：使能引腳，用于控制穩壓器的開啟和關閉。
• ?IN?：未調節的電壓輸入引腳。
• ?GND?：接地引腳。
• ?OUT?：調節后的輸出電壓引腳。
• ?BIAS?：為內部控制和參考電路供電的引腳。

五、應用信息

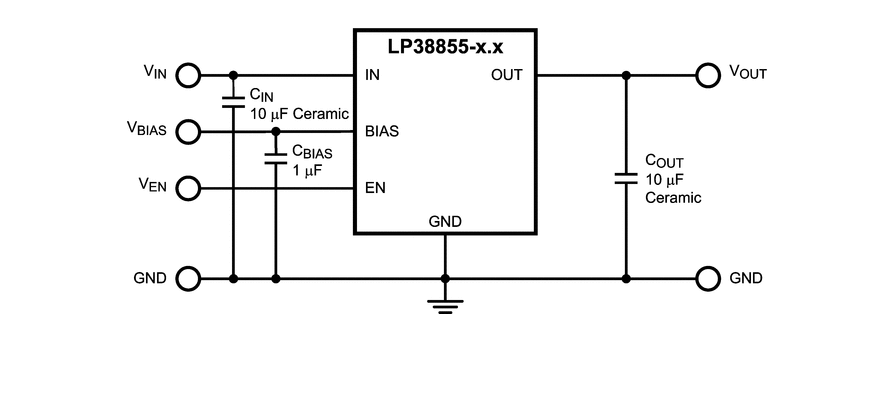

• ?外部電容?：為確保穩壓器穩定工作，輸入、輸出和BIAS引腳均需連接適當的電容。推薦使用陶瓷電容，具體容值請參考數據表。
• ?使能操作?：通過控制EN引腳的電平，可實現穩壓器的開啟和關閉。當EN引腳電平高于使能閾值時，穩壓器開啟；當EN引腳電平低于使能閾值時，穩壓器關閉。
• ?熱管理?：根據最大功耗和預期環境溫度，可能需要額外的散熱措施，如使用散熱片或增加PCB上的銅面積。

六、封裝與尺寸

LP38855提供TO-220和DDPAK/TO-263兩種5引腳封裝。具體封裝尺寸和詳細信息請參考數據表中的封裝信息部分。
