TPS740xx 是一款寬帶寬、極低壓差的 1.5A 穩壓器，非常適合為微處理器供電。

TPS740xx 使用偏置輸入電源來允許主輸入電源的極低電壓。主輸入電源的工作電壓為 1.2 V 至 6.0 V，偏置輸入電源需要 3.0 V 至 6.0 V 才能正常工作。TPS740xx 提供低至 0.9V 的可調輸出電壓。

TPS740xx 需要最小的輸出電容。一個 2.2 μF 的小陶瓷電容器就足以保證其穩定性。
*附件：具有雙輸入電壓的 1.5A 低電壓 LDO 穩壓器數據表.pdf

TPS740xx 采用 8 引腳電源 MSOP 封裝和 5 引腳 Jr S-PAK 封裝。其工作溫度范圍為 –40°C 至 +125°C。

特性

• 小消耗電流：最大 3 mA
• 輸入電壓范圍：
  • V 在 ：1.2 V 至 6.0 V
  • V 偏見 ：2.9 V 至 6.0 V
• 在任何輸出電容下均保持穩定：≥ 2.2 μF
• ±1% 初始精度
• 最大壓差 （V 在 – 五 外 ）：300 mV（整個溫度范圍內）
• 可調輸出電壓：低至 0.9 V
• 超快瞬態響應
• 出色的線路和負載調節
• 邏輯控制停機選項
• 熱關斷和電流限制保護
• 電源 8 引腳微型小外形封裝 （MSOP） 和 Jr S-PAK 封裝。
• 結溫范圍：–40°C 至 +125°C

參數

方框圖

1. 產品概述

• ?型號?：TPS740xx
• ?類型?：低電壓LDO（低壓差線性穩壓器）
• ?特點?：雙輸入電壓，最大輸出電流1.5A，超低靜態電流

2. 主要特性

• ?輸入電壓范圍?：
  • 主輸入電壓（VIN）：1.2V至6.0V
  • 偏置輸入電壓（VBIAS）：2.9V至6.0V
• ?輸出電壓范圍?：可調，最低至0.9V
• ?最大輸出電流?：1.5A
• ?最大壓差電壓?：300mV
• ?靜態電流?：3mA（最大）
• ?工作溫度范圍?：-40°C至+125°C

3. 應用領域

• 圖形處理器
• PC擴展卡
• 微處理器
• 低電壓數字IC
• 高效線性電源供應
• 開關模式電源的后置調節

4. 功能描述

• ?雙輸入電壓?：使用主輸入電壓（VIN）和偏置輸入電壓（VBIAS）來提供穩定的輸出電壓。

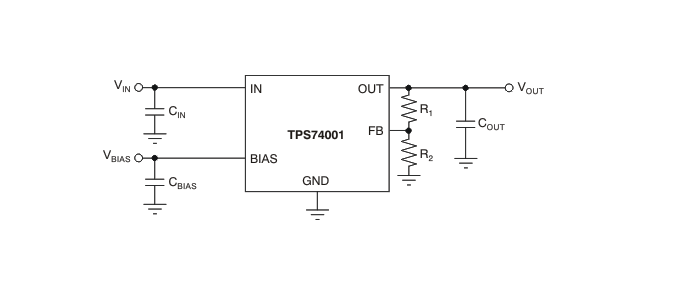

• ?可調輸出電壓?：通過外部電阻分壓器設置所需的輸出電壓。
• ?快速瞬態響應?：具有超快的瞬態響應能力，適用于對電源穩定性要求高的應用。
• ?邏輯控制關機?：可選的使能（EN）引腳，允許通過邏輯信號控制穩壓器的開關。
• ?過熱保護和電流限制?：內置熱關斷和電流限制保護功能，防止過熱和短路損壞。

5. 電氣特性

• ?輸出電壓準確度?：±1%（初始），±2%（全溫度范圍）
• ?線性調整率?：0.01%/V
• ?負載調整率?：1.5%
• ?短路電流?：1.6A至6.0A
• ?參考電壓?：0.882V至0.918V

6. 封裝與尺寸

• ?封裝類型?：8引腳MSOP和5引腳Jr S-PAK
• ?尺寸?：根據具體封裝類型而定

7. 布局與熱設計

• 強調了輸入和輸出電容的放置對穩定性和性能的重要性。
• 提供了布局建議和熱設計指導，以確保最佳熱性能和穩定性。

8. 文檔與支持

• 提供了相關的技術文檔、社區資源、工具和軟件支持。
• 包含了靜電放電警告、商標信息和術語表。
