LP38691-Q1 汽車類 500mA、10V、低壓差穩壓器數據手冊

科技綠洲 ? 2025-03-05 16:05 ? 次閱讀

LP3869x 低壓差 CMOS 線性穩壓器提供嚴格的輸出容差(典型值為 2%)和極低的壓差(500mA 負載電流 V 時為 250mV) = 5 V),以及使用超低等效串聯電阻 (ESR) 陶瓷輸出電容器的出色交流性能。

WSON、SOT-223 和 TO-252 封裝的低熱阻允許在高環境溫度環境中使用全部工作電流。
*附件:LP3869x-Q1 500mA 低壓差 CMOS 線性穩壓器,采用陶瓷輸出電容器時保持穩定 數據表.pdf

使用 PMOS 功率晶體管意味著不需要直流基極驅動電流來偏置它,因此無論負載電流、輸入電壓或工作溫度如何,接地引腳電流都可以保持在 100 μA 以下。

特性

  • 寬輸入電壓范圍(2.7 V 至 10 V)
  • 所有 WSON 選項均提供 AEC-Q100 1 級
  • 2% 輸出精度 (25°C)
  • 低壓差:500 mA 時為 250 mV(典型值,
    5 V 輸出)
  • Precision (Trimmed) Bandgap Reference
  • 確保 –40°C 至 125°C 的規格
  • 1μA 關斷狀態靜態電流
  • 熱過載保護
  • 折返電流限制
  • 接地引腳電流:滿載時 55 μA(典型值)
  • 啟用引腳 (LP38693)

參數

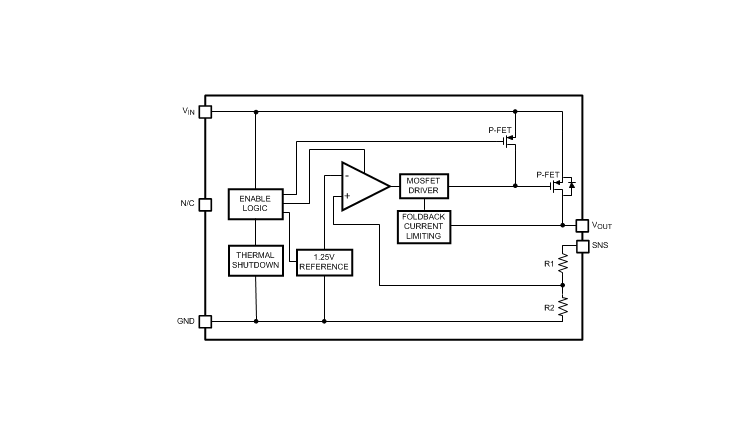

方框圖


1. 基本信息

  • ?型號?:LP3869x-Q1
  • ?最大輸出電流?:500mA
  • ?輸入電壓范圍?:2.7V 至 10V
  • ?封裝?:WSON, TO-252, SOT-223
  • ?AEC-Q100認證?:WSON封裝版本適用于汽車應用

2. 主要特性

  • ?超低輸出噪聲?:在10Hz至100kHz范圍內,輸出噪聲電壓為0.7μV/√Hz(VOUT=3.3V)。
  • ?低壓差電壓?:250mV(在500mA負載電流,VOUT=5V時)。
  • ?高精度輸出?:輸出電壓容差為±2%(25°C時)。
  • ?高PSRR?:在120Hz時,PSRR為72dB(VOUT=3.3V,COUT=10μF)。
  • ?熱過載保護?:結溫超過160°C時自動關斷輸出。
  • ?折返電流限制?:在輸出過壓或短路條件下,限制輸出電流。

3. 應用領域

4. 電氣特性

  • ?靜態電流?:1μA(關斷狀態),55μA(滿載時,典型值)。
  • ?輸出電壓調節?:
    • 線性調整率:0.1%(滿載,全溫范圍)
    • 負載調整率:1.8%(VOUT=3.3V,1mA至500mA)
  • ?掉電電壓?:250mV(典型值,VOUT=5V,IOUT=500mA)

5. 功能描述

  • ? 使能引腳(EN) ?:LP38693具有使能引腳,允許通過外部信號控制穩壓器的開關。
  • ?遠程感應?:WSON封裝版本的SNS引腳支持遠程感應,可消除因線路電阻引起的輸出電壓誤差。
  • ?熱關斷?:當結溫超過160°C時,自動關閉輸出以保護器件。

6. 典型應用

  • ?電路設計?:提供了使用1μF輸入和輸出電容的典型應用電路。
  • ?布局建議?:為優化性能,建議將輸入和輸出電容盡可能靠近器件,并使用寬而短的銅跡線連接地。

7. 封裝與訂購信息

  • 提供了詳細的封裝尺寸、材料信息和訂購指南,包括不同封裝和溫度等級的器件選項。

8. 文檔與支持

  • 提供了相關的文檔支持,包括應用報告、社區資源、商標信息和靜電放電警告。
