CC2564C是一款雙模Bluetooth?控制器，是德州儀器（TI）生產的一款完備的藍牙BR、EDR和低功耗HCI解決方案。它基于TI第七代藍牙核心，提供久經驗證的解決方案，并符合藍牙4.2標準。該器件能夠降低設計工作量并縮短上市時間，適用于多種藍牙應用場景。

數據表：*附件：CC2564C 雙模 Bluetooth? 控制器 數據手冊.pdf

特性
TI 的單片 藍牙?解決方案支持藍牙基本速率 (BR)、增強型數據速率 (EDR) 以及低功耗 (LE)；提供兩種型號：
? 符合標準的藍牙 4.2 組件（聲明 ID：D032801）；最高可兼容 HCI 層
? 針對尺寸受限和低成本設計進行了高度優化：
– 單端 50Ω 射頻 (RF) 接口
– 封裝尺寸：76 引腳，間距為 0.6mm，8mm×8mm (VQFNP-MR)
? BR 和 EDR 特性 包括：
– 最多可支持七個有源器件
– 散射網：支持多達三個微微網同時運行，其中一個作為主網絡，另外兩個作為從網絡
– 同一微微網中支持多達兩條同步面向連接 (SCO)鏈路
– 支持所有語音空中編碼 - 連續可變斜率增量(CVSD) 編碼、A 律編碼、μ 律編碼、改良型子帶編碼 (mSBC) 以及透明編碼（未編碼）
– 為 HFP 1.6 寬帶語音配置文件 (WBS) 或 A2DP配置文件提供輔助模式，旨在降低主機處理負荷和功耗
– 以增強的 QoS 支持多種藍牙配置文件
? 低耗能 特性 包括：
– 多種嗅探實例緊密結合，最大程度降低功耗
– 針對低功耗模型進行獨立緩沖，允許大量實施多種不同連接，同時不影響 BR 或EDR性能
– 適用于 BR、EDR 和低功耗模式的內置共存和優先級處理
– 鏈路層拓?fù)渖⑸渚W(wǎng)功能 - 可以同時作為外圍設備和中央設備
– 最多支持 10 個器件的網絡
– 最大程度提升通道利用率的時間線優化算法
? 最佳藍牙 (RF) 性能（TX 功率、RX 靈敏度、阻斷）
– 第一類 TX 功率高達 +12dBm
– 內部溫度檢測和補償，確保 RF 性能在溫度范圍內變化最小，無需使用外部校準
– 適應時間最短的改進型自適應跳頻 (AFH) 算法
– 范圍更大，涵蓋其他僅提供低功耗模式的解決方案范圍的二倍
? 延長電池壽命并簡化設計的高級電源管理
– 片上電源管理，包括直接連接電池
– 激活、待機和掃描藍牙模式的功耗較低
– 可最大程度降低功耗的關斷和休眠模式
? 物理接口：
– 支持最高藍牙數據速率的 UART 接口
– 最高速率為 4Mbps 的 UART 傳輸層 (H4)
– 最高速率為 4Mbps 的三線制 UART 傳輸層(H5)
– 完全可編程數字脈沖編碼調制 (PCM) - 集成電路內置音頻總線 (I2S) 編解碼器接口
? 支持在 MCU 和 MPU

引腳圖

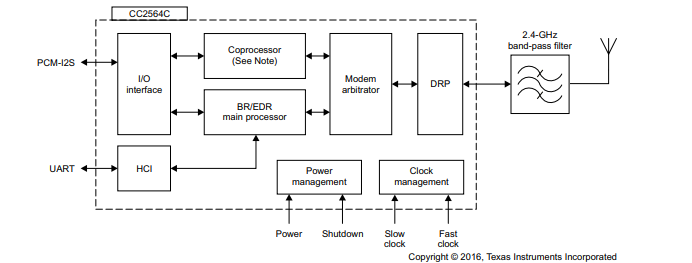

功能框圖

應用場景

CC2564C適用于需要藍牙連接的各種應用場景，包括但不限于：

1. 智能設備 ：如智能手機、平板電腦、智能手表等。
2. 音頻設備 ：如藍牙耳機、藍牙音箱等。
3. 醫療設備 ：如藍牙體溫計、藍牙血壓計等。
4. 汽車電子設備 ：如藍牙車載音響、藍牙車載電話等。
