電源保護模塊PPM

（1）穩態過壓保護（OVP）

（2）過載、短路保護（OCP）

（3）輸入極性反接保護

（4）瞬態過壓浪涌保護

（5）滿足最嚴苛的汽車拋負載5A測試

（6）兼具電子保險絲（eFuse）功能

優恩半導體(UNSEMI)推出的多功能電源保護模塊，專為工業電源應用設計。該模塊支持最高3A的工作電流和60V的輸入電壓，能夠滿足絕大多數電源應用的需求。在工業電子產品中，電源的穩定性與可靠性是確保產品品質的核心。然而，由于工業電子產品所處的工作環境復雜多變，電源系統經常頻繁遭遇外部干擾，例如輸入電壓錯誤連接、涌流沖擊、電壓異常波動、電路過載以及負載短路等問題。作為電子產品的動力源泉，確保電源的安全、穩定和可靠運行是研發工程師的首要任務。通常，設計這些保護電路并驗證其可靠性需要耗費大量的研發時間。優恩半導體的多功能電源保護模塊集成了這些保護功能，簡化了應用電路設計，同時提供了豐富的保護特性，有效提升了電源的輸入輸出保護水平，確保電源系統長期穩定運行，從而延長了電子設備的使用壽命。

產品優勢

（1）支持高達60V的輸入電壓和3A的工作電流：適用于多種電源應用場景，滿足不同設備的需求。

（2）穩態過壓保護功能：能夠有效監測并限制電壓，防止設備因過壓而損壞，確保設備在安全電壓范圍內穩定運行。

（3）瞬態過壓浪涌保護功能：能夠快速響應電壓浪涌，保護設備免受雷擊或其他瞬態電壓事件的影響。

（4）過載與短路保護功能：當電流超過設定值或發生短路時，模塊會自動切斷電源，防止設備損壞，確保用戶的安全。

（5）電源輸入接錯保護功能：可以防止因電源接錯而導致的設備損壞，確保用戶在接線時的安全性和便利性。

（6）電子保險絲（eFuse）功能：能夠在過載或短路情況下自動斷開電路，并在故障排除后自動恢復供電，提升了使用的便利性。

（7）μs級的超快速響應速度

（8）觸發誤差精度高：±5%

（9）提供參數定制化設計

應用領域

（1）工控設備

（2）通信設備

（3）軍工航天

（4）儀器儀表

（5）電力能源

（6）醫療設備

（7）車載電子產品拋負載保護

設計參考應用

圖1、設計參考應用圖

響應實測波形圖

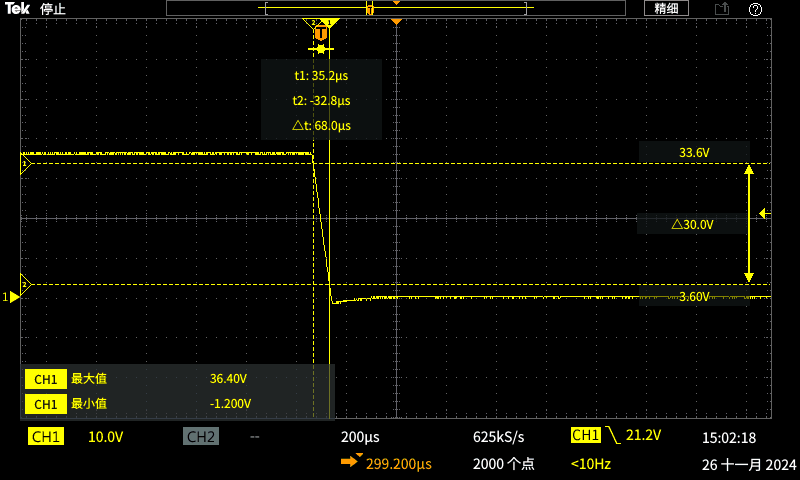

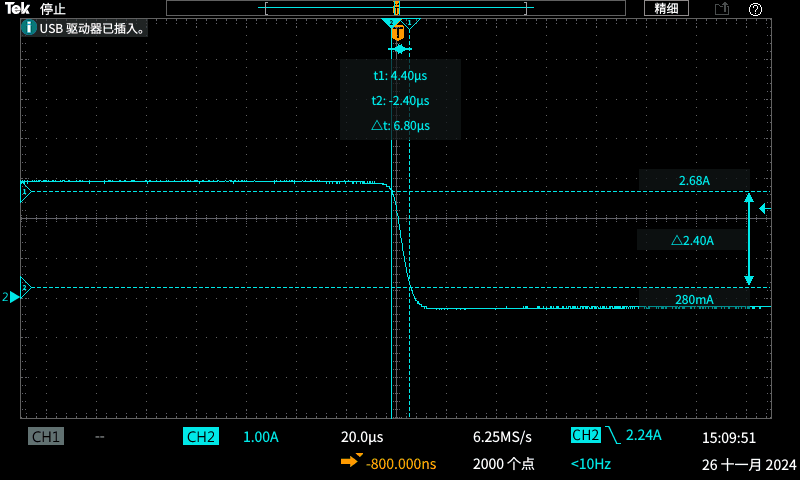

圖2、過壓保護波形圖 圖3、過載保護波形圖

小結

與傳統的分立電路保護方式不同，我們的多功能電源保護模塊是確保您設備安全運行的優選方案。它能有效預防電源問題引發的損害，保障設備的穩定性和可靠性。無論是在工業環境還是家庭使用中，它都能為您提供強大 的電源保護解決方案。
