概述
ADF9010是一款完全集成的RF Tx調制器和Rx模擬基帶前端，工作頻率范圍為840 MHz至960 MHz。接收路徑包括一個全差分I/Q基帶PGA、一個低通濾波器，以及用于連接Rx ADC以進行基帶轉換的一般信號調理電路。Rx低通濾波器的增益范圍為3 dB至24 dB，可以3 dB的步長進行編程。Rx低通濾波器提供四種可編程模式，截止頻率為330 kHz、880 kHz和1.76 MHz，必要時也可以旁路該濾波器。

發射路徑包括一個全集成差分Tx直接正交上變頻器和一個高線性度PA驅動放大器。它將基帶正交信號轉換為840 MHz～960 MHz范圍載波的射頻信號。高度線性的發射信號路徑確保了較低的輸出失真。

ADF9010片內集成完整的本振(LO)信號生成電路，包括整數N分頻頻率合成器和壓控振蕩器(VCO)，用于生成發射路徑I/Q上變頻所需的I信號和Q信號。輸出端也可以提供本振信號，用于驅動外部RF解調器。所有片內寄存器均通過簡單的3線串行接口進行控制。該器件采用3.15 V至3.45 V電源供電，不用時可以關斷。
數據表：*附件：ADF9010 900MHz ISM頻段RF模擬前端技術手冊.pdf

特性

• 840 MHz~960 MHz ISM頻段
• Rx基帶模擬低通濾波和PGA
• 集成RF Tx上變頻器
• 集成整數N分頻PLL和VCO
• 集成Tx PA前置放大器
• 完全平衡的差分架構
• 3.3 V電源

應用

900 MHz RFID讀卡器
900 MHz免許可頻段應用

功能框圖

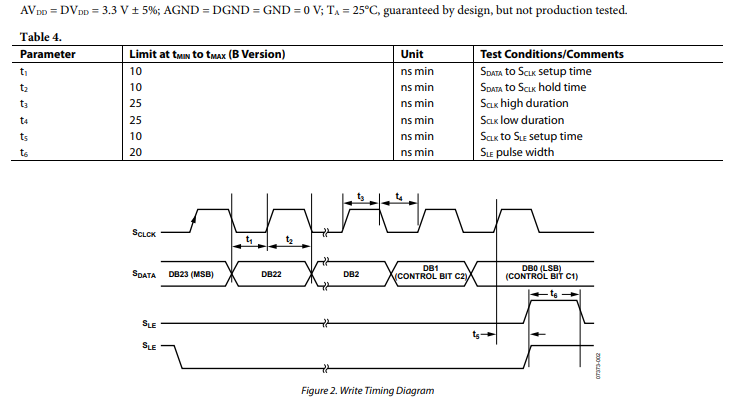

寫時序特性

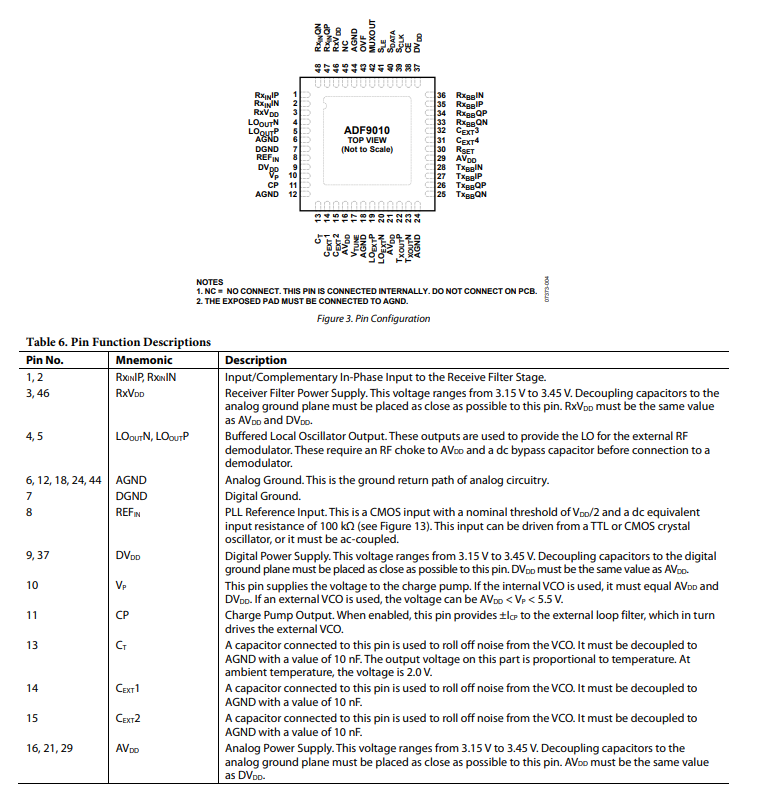

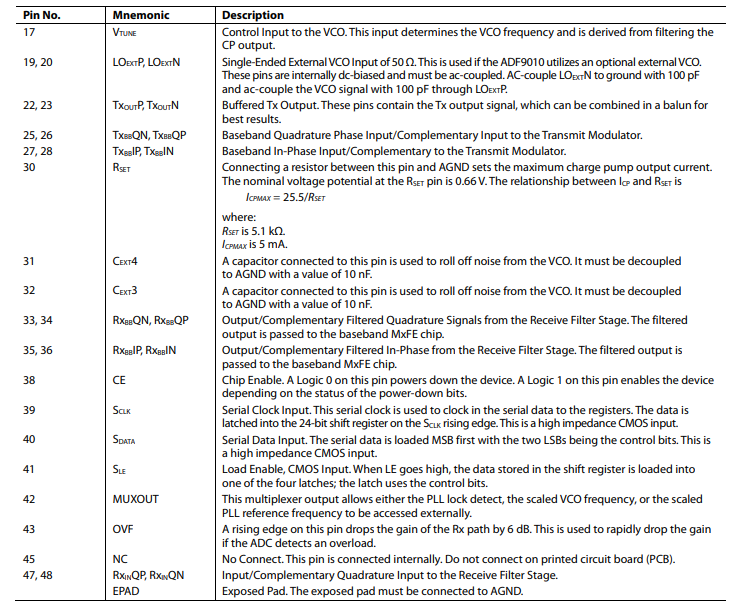

引腳配置

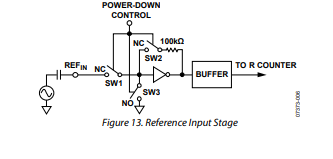

LO輸入級如圖13所示。SW1和sw2是常閉開關；SW3通常是開放的。掉電啟動后，SW3關閉，SW1和SW2打開。這可以確保REFw引腳在關斷時不會加載。
