隨著技術的日益復雜化，系統也變得更為精密，尤其是電池管理系統（BMS）。這些系統對某些行業（如汽車制造商）至關重要。電池管理系統有助于優化各種設備和系統中的電池性能、安全性及整體壽命。不當?shù)碾姵毓芾聿粌H會降低性能，還會帶來安全隱患、數據丟失和可靠性下降。高更換成本及環保問題也要求對電池壽命進行優化。在測試過程中模擬電池行為可以大大降低BMS風險。模擬讓設計者和開發者能夠在虛擬環境中測試BMS性能，而無需任何物理原型。他們可以在生產開始前識別并解決潛在問題，從而減少實際應用中出現問題的可能性。

海洋儀器解決方案

海洋儀器提供了一個出色的解決方案，能夠同時且獨立地控制所有電源通道和開關輸出。所有R&S NGL200/NGM200電源通道都與接地設備導體和數字儀器地線隔離。通道可以并聯以增加電流能力，或串聯以獲得更高電壓或雙電壓供電。無論哪種方式，所有電源通道都必須同時開啟或關閉，以保護電路并避免其他通道中的過流。

同步原理

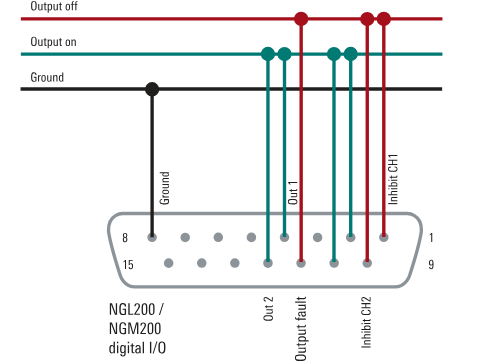

所有連接器具有相同的布線和配置。連接采用總線結構，包含三種線型：一種用于激活輸出，一種用于關閉輸出，以及一個接地連接。所有輸出通過手動或遠程控制同時切換，使用羅德與施瓦茨的數字I/O選件，同步R&SNGL200/NGM200電源通道輸出的同時開關操作。羅德與施瓦茨直流電源可以連接并配置為在復雜系統中跨多個電源同步開關所有通道。

用于輸出總線結構

同步操作

在R&S NGL202/NGM202上按下CH1或CH2按鈕，或在R&S NGL201/NGM201上按下輸出按鈕，將開啟所有連接儀器的通道。在R&S NGL202/NGM202上關閉CH1或CH2按鈕，或在R&S NGL201/NGM201上關閉輸出按鈕，或通過遠程命令停用任何通道，將關閉所有連接儀器的通道。通道還可以編程設置過流、過壓和過功率保護，當數值超過保護限制時，所有通道將自動關閉

總結

多個R&SNGL200/NGM200電源通道可以并聯或串聯，例如在BMS測試過程中模擬電池單元時。通道可以單獨或集中控制。數字I/O選件可用于同步開關通道輸出。
