TPS7B86-Q1 是一款低壓差線性穩壓器，設計用于在汽車應用中連接到電池。該器件的輸入電壓范圍可擴展至 40 V，這使得該器件能夠承受汽車系統中預期的瞬態（例如負載突降）。該器件在輕負載時的靜態電流僅為 17μA，是為待機系統中的微控制器 （MCU） 和控制器局域網 （CAN） 收發器等始終開啟的組件供電的最佳解決方案。

該器件具有最先進的瞬態響應，允許輸出對負載或線路的變化做出快速反應（例如，在冷啟動條件下）。此外，該器件具有新穎的架構，可在從 dropout 恢復時最大限度地減少輸出過沖。在正常工作期間，該器件在線路、負載和溫度下具有 ±0.85% 的嚴格直流精度。

*附件：TPS7B86-Q1 具有電源正常功能的汽車級 500mA、40V、可調低壓差穩壓器 數據表 .pdf

電源就緒延遲可通過外部組件進行調整，從而允許配置延遲時間以適應特定于應用的系統。

該器件采用導熱封裝，使器件組件能夠有效地將熱量傳遞到電路板。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
  • 結溫：–40°C 至 +150°C，TJ
• 輸入電壓范圍：3 V 至 40 V（最大 42 V）
• 輸出電壓范圍：
  • 可調輸出：1.2 V 至 18 V
  • 固定 3.3V 和 5V 輸出
• 最大輸出電流：500 mA
• 輸出電壓精度：±0.85%（最大值）
• 低壓差電壓：
  • 450 mA （V 時） 為 475 mV（最大值） 外 ≥ 3.3 V）
• 低靜態電流：
  • 輕負載時為 17 μA（典型值）
  • 禁用時 5 μA（最大值）
• 出色的線路瞬態響應：
  • ±2% V外冷啟動期間的偏差
  • ±2% V外偏差 （1 V/μs V在轉換速率）
• 具有可編程延遲周期的電源正常
• 使用 2.2μF 或更大的電容器時保持穩定
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 套餐選項：
  • 5 引腳 TO-252 封裝：29.7°C/W RθJA
  • 帶導熱墊的 8 引腳 HSOIC-8 封裝：41.8°C/W RθJA

參數

方框圖

1. 基本信息

• ?型號?：TPS7B86-Q1
• ?類型?：汽車級，500mA，40V，可調低壓差穩壓器（LDO）
• ?特殊功能?：具有電源正常（Power-Good）功能
• ?封裝選項?：DDA（8引腳HSOIC），KVU（5引腳TO-252）

2. 主要特性

• ?輸入電壓范圍?：3 V至40 V（最大值42 V）
• ?輸出電壓范圍?：可調版本為1.2 V至18 V，固定版本為3.3 V和5 V
• ?輸出電流?：最大500 mA
• ?輸出電壓精度?：±0.85%（最大）
• ?低壓差電壓?：最大475 mV（450 mA負載時，V OUT ≥ 3.3 V）
• ?低靜態電流?：典型17 μA（輕負載時），禁用時最大5 μA
• ?電源正常（Power-Good）功能?：可編程延遲時間
• ?熱性能?：DDA封裝熱阻為1.5°C/W至5.7°C/W，KVU封裝熱阻為7.5°C/W

3. 封裝與熱性能

• ?DDA封裝?：熱阻RθJC（底）為1.5°C/W至5.7°C/W
• ?KVU封裝?：熱阻RθJC（底）為7.5°C/W

4. 引腳配置與功能

• ?引腳?：包括輸入（IN）、使能（EN）、地（GND）、反饋（FB/NC）、電源正常（PG，僅DDA封裝有）、延遲（DELAY，僅DDA封裝有）等
• ?功能?：
  • EN引腳：使能控制，低于使能邏輯輸入低電平時禁用設備
  • FB/NC引腳：反饋引腳，用于可調版本設置輸出電壓
  • PG引腳（DDA封裝）：電源正常信號輸出，開漏輸出
  • DELAY引腳（DDA封裝）：用于調整電源正常信號的延遲時間

5. 電氣特性

• ?輸出電壓準確性?：在-40°C至+150°C范圍內為±0.85%
• ?線性調整率?：未具體給出數值，但提到具有優秀的線瞬態響應
• ?負載調整率?：未具體給出數值，但提到具有優秀的負載瞬態響應
• ?靜態電流?：17 μA（典型，輕負載時），禁用時最大5 μA
• ?熱關斷溫度?：175°C

6. 應用信息

• ?電容選擇?：推薦輸入電容至少0.1 μF，輸出電容至少2.2 μF（有效電容值至少1 μF以確保穩定性）
• ?布局建議?：輸入和輸出電容應盡可能靠近設備放置，以減小等效串聯電感和電阻
• ?反向電流保護?：建議外部保護電路以應對可能的反向電流情況

7. 典型應用

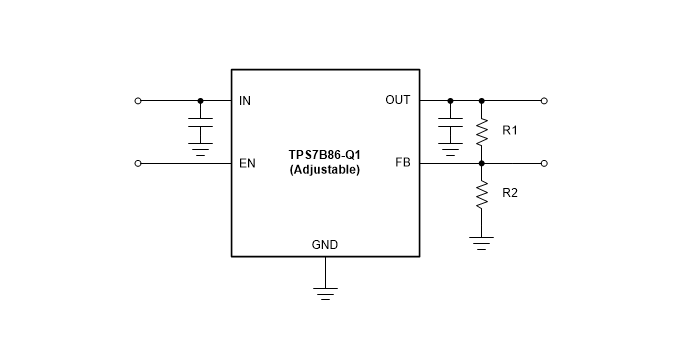

• ?電路圖?：提供了典型應用電路圖，包括可調版本和固定版本
• ?設計指南?：包括如何選擇電容、設置輸出電壓、調整電源正常延遲時間等

8. 電源供應建議

• ?輸入電壓穩定性?：為確保輸出電壓的穩定性和動態性能，輸入電壓應高于輸出電壓加上一定裕量
• ?熱設計?：設備熱性能受PCB布局和散熱焊盤連接質量影響，建議良好散熱設計

9. 設備與文檔支持

• ?設備支持?：提供設備命名規則和相關文檔支持
• ?文檔更新通知?：可通過TI官網訂閱文檔更新通知
• ?支持資源?：包括TI E2E支持論壇和相關應用報告
