DS1678實時事件記錄器技術手冊
概述
DS1678為實時時鐘(RTC)事件記錄儀，用來記錄每次觸發/INT引腳的非周期、異步事件的時間和日期。該器件記錄第一次事件發生時的秒、分、時、星期、日期、月、年及世紀信息，并開啟16位歷時計數器(ETC)。隨后發生的事件將觸發ETC記錄，存儲在事件記錄存儲器中。最多可記錄1025個事件。器件工作在VCC或VBAT供電狀態時均可記錄所發生的事件。
數據表：*附件：DS1678實時事件記錄器技術手冊.pdf
特性
- BCD格式的實時時鐘/日歷計算秒、分、時、日期、月、星期幾以及具有閏年補償、2000年兼容性
- 在只讀非易失內存中，可記錄1025個連續事件
- 事件觸發由用戶可編程，可以是/INT引腳的下降沿、上升沿或者兩個邊沿觸發
- 事件計數寄存器提供已經被記錄在當前事件記錄任務中的數目
- 可編程的RTC報警
- 用戶可編程的NV RAM (32字節)

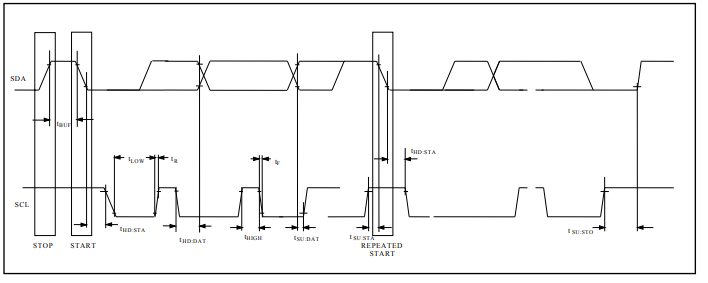

- I2C串行接口
- 提供三種分辨率選擇，以折衷考慮精度和最長的事件間隔
- 工作在-40°C至+85°C工業級溫度范圍
典型工作電路

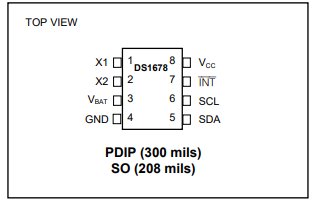

引腳配置
框圖
