安科瑞劉鴻鵬

摘要

隨著物聯網（IoT）技術的迅猛發展，現代物聯網系統的規模和復雜度不斷增加，各種智能設備和傳感器的廣泛應用為數據采集和分析提供了豐富的信息源。然而，面對不同協議、標準和通信方式的設備，如何實現數據的統一采集、處理和傳輸，成為構建物聯網系統的一個重要難題。在這種背景下，網關作為物聯網系統中不可或缺的核心組件，發揮著至關重要的作用。

1. 概述

隨著物聯網應用場景的不斷擴展，尤其是在智能城市、智能電網、工業等域，物聯網系統的復雜性和對高可靠性的需求不斷提升，網關的作用愈發顯得重要。

此外，隨著設備數量的激增和網絡規模的不斷擴大，物聯網系統中的數據量將呈爆炸式增長。傳統的數據傳輸和處理方式已經無法滿足實時的數據處理需求。網關通過本地化的數據采集、處理和存儲，能夠有效減輕網絡和云端的壓力，優化整體系統的響應速度和處理效率。特別是在遠程監控和實時數據分析的應用中，網關的作用尤為關鍵，它能夠在設備端進行數據過濾、初步處理和事件響應，從而大大提高系統的運行效率。

2. 模塊化數據采集網關

模塊化數據采集器是一種采用嵌入式硬件計算平臺、具備多種通訊接口和功能模塊的設備，用于實時采集電力系統中的各種數據并上傳至監控平臺進行分析和處理。模塊化的設計使得該設備能夠根據實際需要靈活擴展功能和接口，滿足不同規模和復雜度的電力系統需求。

模塊化系列為例，不僅提供了多種數據采集通道，如RS485、以太網、Lora無線等，還支持模塊化擴展，可以根據現場需求增加額外的通訊端口或功能模塊，如4G模塊、CAN總線模塊和IO模塊等。

2.1 模塊化網關的應用優勢

模塊化網關作為現代工業物聯網（IoT）和智能電力系統中的重要組成部分，具有多種應用優勢。其設計靈活，功能擴展性強，能夠滿足不同應用場景和需求。以下是模塊化網關的幾個主要應用優勢：

靈活的擴展性

模塊化網關的優勢之一是其高擴展性。它采用模塊化設計，用戶可以根據實際需要選擇不同的功能模塊進行擴展。例如，用戶可以根據需求添加通信接口模塊（如RS485、Modbus、LoRa、4G、Wi-Fi等）、I/O模塊、無線模塊等。這使得模塊化網關能夠適應不同規模和復雜度的項目需求，靈活滿足現場環境變化。

兼容性強

模塊化網關支持多種通信協議（如Modbus、DNP3、MQTT、IEC 61850等）和接口（如串口、以太網、Wi-Fi、Lora等）。這一點使得模塊化網關能夠與不同廠商的設備互聯互通，保障了設備間的協作。它能夠兼容并集成各種類型的終端設備和數據采集系統，尤其適用于需要實現跨平臺或跨系統互聯的場合。

數據采集與邊緣計算

模塊化網關不僅能夠采集大量的數據，還支持邊緣計算功能。這意味著它可以在設備端進行數據處理和分析，降低了網絡傳輸壓力，提升了實時響應速度。通過邊緣計算，模塊化網關能夠在現場處理數據，如進行數據篩選、計算、報警處理等，然后將重要數據傳輸?shù)皆贫嘶蜻h(yuǎn)程監控系統。這對于實時性要求高的電力監控、工業自動化等應用至關重要。

高度集成與簡化部署

模塊化網關集成了多種功能，如數據采集、協議轉換、通信接口、邊緣計算等，避免了傳統系統中多個獨立設備的冗余配置。其高度集成的特點能夠有效簡化系統架構、減少設備數量并節省空間，從而降低了部署成本。特別是對于分布式系統或遠程站點，模塊化網關的簡化設計能夠加速部署過程，減少維護難度。

遠程管理與維護

模塊化網關通常配備了遠程管理和監控功能。用戶可以通過云平臺或用管理軟件實現遠程配置、數據查看和故障診斷。這對于需要持續監控和遠程維護的系統非常重要，能夠及時發現問題并進行遠程修復，減少現場維護的需求，提升整體系統的運行效率。

增強的安全性

模塊化網關通常具備高安全性設計，包括數據加密、身份驗證、防火墻等措施，確保傳輸數據的安全性和設備的免受網絡攻擊。特別是在智能電網、工業控制等關鍵基礎設施中，數據的安全性至關重要，模塊化網關能夠有效防止未授權訪問和數據泄漏。

節能運行

通過將數據處理和計算任務下放至邊緣設備，模塊化網關能夠減少對中心服務器和網絡帶寬的依賴，從而實現更數據處理。尤其在電力物聯網、工業自動化等域，模塊化網關能夠?qū)崟r(shí)優化設備的運行狀態，降低能耗，提高整體系統的能效。

成本效益

雖然模塊化網關的初期投資可能較高，但其模塊化的設計使得設備可以根據需求逐步擴展，避免了系統過度投資。用戶只需在項目啟動時投資必要的功能模塊，后期可以根據實際需求進行擴展，避免了不必要的開銷。因此，模塊化網關不僅具有較高的性能，還具有較好的成本效益，尤其適用于運行和升的項目。

模塊化網關憑借其靈活的擴展性、強大的兼容性、數據處理能力和集成優勢，成為現代物聯網系統、智能電力和工業自動化系統中不可或缺的關鍵組件。它通過提高系統的靈活性、降低部署成本、優化數據處理和提升安全性等多方面優勢，幫助企業實現更加安全和智能化的系統管理。

172.,.,有任何問題6972.，。，都可以隨時問的5322

3. ANet模塊化數據采集器

本系列智能通信管理機是一款基于嵌入式硬件計算平臺設計的設備，具備多個下行通信接口和一個或多個上行網絡接口。其主要功能是將目標區域內所有智能監控和保護裝置的通信數據進行匯總，并實時上傳至主站系統，以實現遙信、遙測等能源數據的采集。

此外，該設備能夠接收來自上主站系統的指令，并將其轉發給區域內的智能單元，從而實現對廠站內開關設備的遠程控制（如分閘、合閘）或裝置參數的調整，完成遙控和遙調任務，確保遠動調度命令的執行。

本系列智能通信管理機具備豐富的通信協議庫，支持不同廠商的智能設備互聯互通。作為自動化系統網絡與監測設備之間的橋梁，它能夠?qū)崿F(xiàn)協議轉換、接口匹配和數據轉換等功能。

設備提供RS485通信端口，每個端口多可連接32臺儀表設備（對于低壓綜合保護設備，建議每個端口連接不超過4臺）。具體每個端口連接的設備數量可根據儀表設備的通信波特率、通信線路長度以及客戶對數據刷新速度的要求進行調整。

該通信管理機支持實時并行多任務處理，能夠同時處理與第三方設備的通信和上位系統的連接。通過用的配置管理軟件，用戶可以為不同通道的設備選擇不同的通信協議，并通過修改配置文件來調整連接的設備數量和數據信息，而無需更改軟件程序。

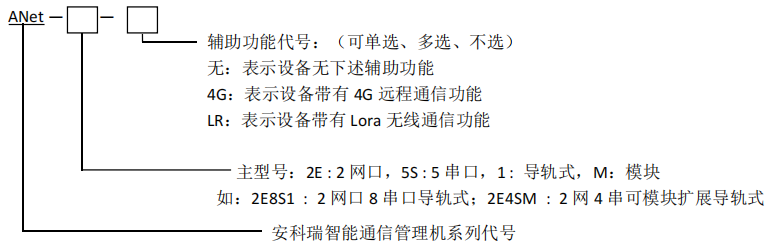

3.1 型號說明

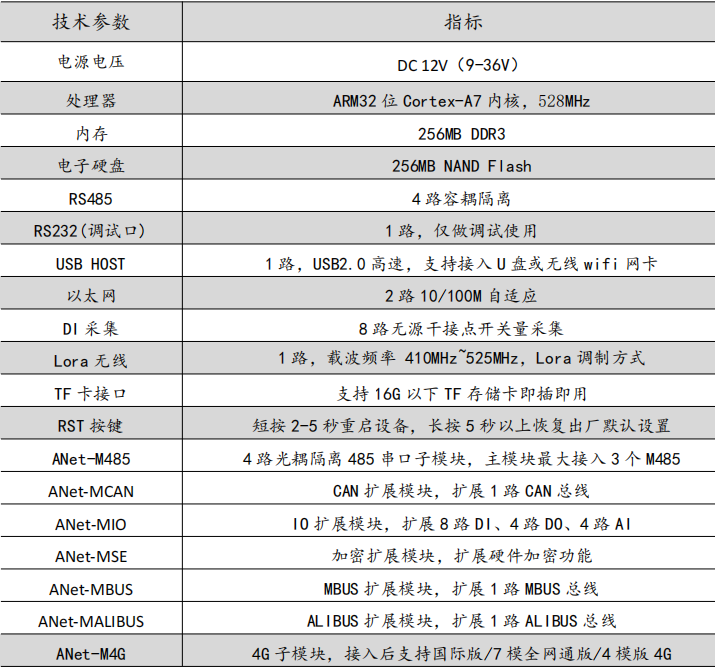

3.2 技術參數

3.3 核心功能

多通道數據采集能力

模塊化數據采集器通常具備多個通訊端口，如RS485、以太網接口，支持與各種電力設備（如智能電表、開關設備、保護裝置）進行數據采集。每個通道可以連接多臺設備，支持大量數據點的同時采集，滿足大規模電力系統的監測需求。

ANet-2E4SM系列設備支持多16個RS485串口和多個Lora無線模塊的擴展，能夠并行處理大量設備數據，為電力物聯網提供數據支持。

靈活的擴展功能

模塊化設計使得設備能夠根據實際需求靈活擴展功能。例如，用戶可以根據需要選擇不同的擴展模塊，包括4G通信模塊、CAN總線模塊、IO擴展模塊等，從而滿足不同項目的具體需求。這一特點使得模塊化數據采集器可以廣泛應用于各種電力監控和自動化系統中，尤其適用于復雜的電力物聯網環境。

邊緣計算與二次計算

除了數據采集外，現代模塊化數據采集器還具備一定的計算能力，能夠在設備端進行邊緣計算，降低網絡帶寬壓力并提高響應速度。例如，ANet-2E4SM系列支持?jǐn)?shù)據的二次計算，可以基于采集到的數據進行實時運算，并將處理結果反饋至監控平臺。這一功能對于需要實時響應的電力監控系統尤為重要，如電能質量監測、負荷預測等。

強大的通訊與協議支持

模塊化數據采集器支持多種通訊協議，如Modbus、IEC 104、DNP3等，能夠與不同廠商的設備兼容，實現設備間的互聯互通。設備可以通過有線或無線網絡將數據上傳至云平臺或本地監控中心，實現遠程監控和管理。

以ANet-2E4SM為例，它支持通過以太網和4G網絡實現遠程數據傳輸，用戶可以通過用管理軟件進行設備配置和數據監控，大大提高了電力系統的管理效率。

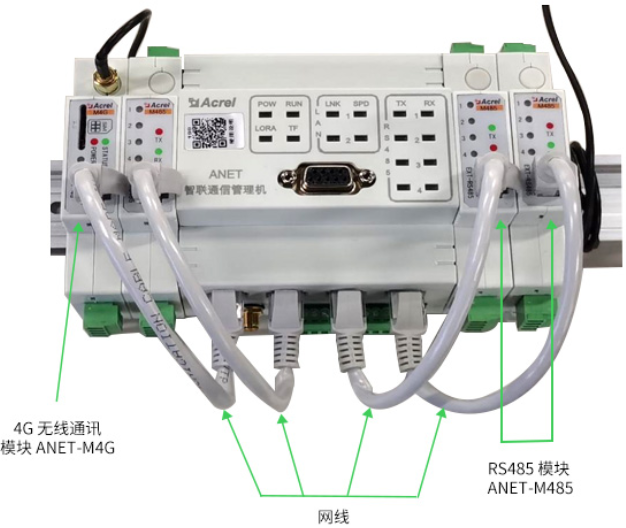

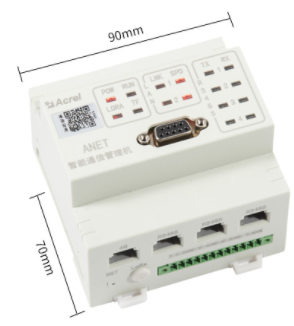

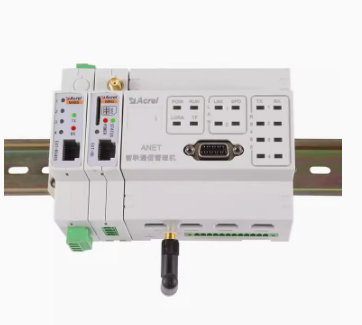

3.4 設備規格

3.5 功能特點

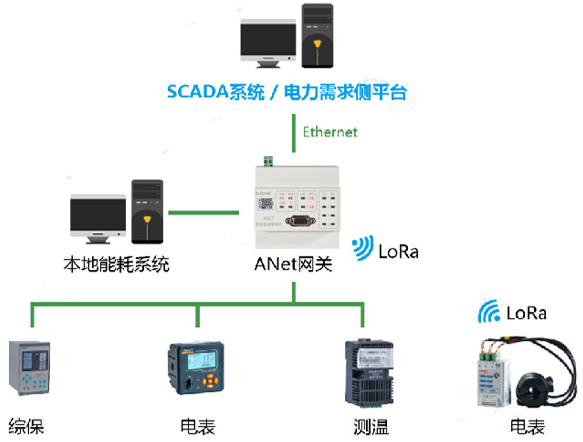

4.模塊化網關在電力物聯網中的應用

電力監控與管理

在智能電網和配電系統中，模塊化數據采集器廣泛應用于電力監測與管理，實時采集電力參數、負荷數據、電能質量數據等，并通過數據傳輸網絡將數據上傳至監控系統。通過分析這些數據，管理人員可以實時掌握電力系統的運行狀態，及時發現潛在問題并采取預防措施。

遠程監控與維護

隨著物聯網技術的發展，遠程監控和維護成為現代電力系統的重要需求。模塊化數據采集器支持遠程設備管理、故障診斷與維修等功能。以ANet-2E4SM為例，它能夠通過4G或Lora無線網絡與云平臺或遠程監控中心連接，實現設備的遠程配置、數據采集與故障診斷。

能源數據分析與優化

模塊化數據采集器不僅能夠?qū)崟r(shí)采集電力系統中的能源數據，還可以通過邊緣計算功能進行數據分析與優化。例如，通過對電力消耗、設備狀態和電能質量的監測分析，可以進行負荷預測、設備維護預測等，幫助電力公司優化能源管理，提高系統運行效率。

智能化電力保護與自動化控制

模塊化數據采集器在智能電力保護與自動化控制系統中也發揮著重要作用。通過實時采集并處理設備的運行數據，可以實現對電力系統的自動調節與保護。舉例來說，當監測到電流、電壓異常時，系統可以自動觸發保護裝置切斷電源，避免電力設備損壞或系統故障的擴大。

結論

?模塊化數據采集器作為現代電力物聯網的核心組件，憑借其靈活的擴展性、多通道數據采集能力、強大的通訊支持和邊緣計算功能，在智能電網、配電自動化、電力監控等域展現出了巨大的應用潛力。隨著電力行業對智能化和信息化需求的不斷增加，模塊化數據采集器將在未來電力物聯網中發揮越來越重要的作用，推動電力系統的安全、智能化發展。
