TPS7A43 低壓差 （LDO） 線性穩壓器引入了 4V 至 85V 輸入電壓范圍與極低靜態電流的組合。

該器件可支持較寬的輸入電壓范圍（例如，15 秒電池和 24 V 至 48 V 線路電源），并可承受高達 85 V 的線路瞬態電壓。這些特性有助于現代應用滿足日益嚴格的能源要求，并有助于延長便攜式電源解決方案的電池壽命。

TPS7A43輸出 （OUT） 提供固定和可調輸出版本，可在 1.24 V 至 14.5 V 范圍內調節，精度為 1%。該器件還提供第二個中間輸出 （MID_OUT），可通過 MVSEL 引腳設置為 10 V、12 V 和 15 V，并可用于偏置柵極驅動器，以代替分立式穩壓器。

TPS7A43 具有精密使能輸入，可利用輸入的電阻分壓器，幫助在固定且準確的閾值電壓下啟用或禁用 LDO。

*附件：TPS7A43 具有電源就緒、精密使能和可選中間輸出軌的 50mA、85V、超低 IQ、低壓差線性穩壓器數據表.pdf

電源就緒 （PG） 輸出用于監控反饋引腳上的電壓，以指示輸出電壓的狀態。EN 輸入和 PG 輸出可用于對系統中的多個電源進行排序。

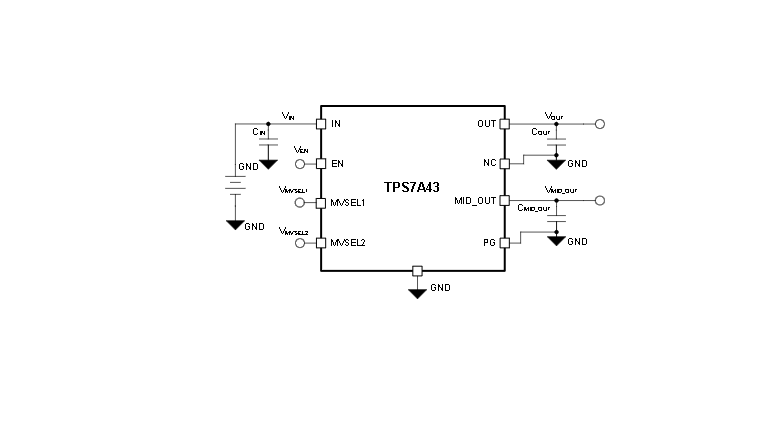

特性

• 輸入電壓：4 V 至 85 V
• 寬輸出 （OUT） 電壓范圍：
  • 可調：1.24 V 至 14.5 V
  • 固定：1.25 V 至 5.0 V
• 可選中間輸出 （MID_OUT）：
  • 10 V、12 V、15 V
• 最大輸出電流：
  • 50 mA（在 OUT 和 MID_OUT 之間共享）
• 在整個溫度范圍內精度為 1%
• 超低 I Q ： 5.5 微安
• 精確啟用
• 電源正常 （PG） 輸出（漏極開路）
• 熱關斷和過流保護
• 工作結溫：–40°C 至 +125°C
• 封裝：HVSSOP-10 （R θJA = 53.7°C/W）

參數

方框圖

1. 產品概述

• ?產品名稱?：TPS7A43
• ?類型?：50mA、85V、超低IQ、低壓差（LDO）線性穩壓器
• ?特點?：具有電源就緒（PG）輸出、精密使能、可選中間輸出軌（MID_OUT）

2. 主要特性

• ?輸入電壓范圍?：4V至85V
• ?輸出電壓范圍?：
  • 可調：1.24V至14.5V
  • 固定：1.25V至5.0V
• ? 中間輸出電壓（MID_OUT） ?：10V、12V、15V（可選）
• ?最大輸出電流?：50mA（在OUT和MID_OUT之間共享）
• ?精度?：1%（溫度范圍內）
• ?超低靜態電流?：5.5μA
• ?電源就緒（PG）輸出?：開漏輸出
• ?熱關斷和過流保護?
• ?工作溫度范圍?：-40°C至+125°C
• ?封裝?：HVSSOP-10

3. 應用領域

• ?無繩電動工具?
• ?直流電機和風扇?
• ? 可編程邏輯控制器（PLC） ?
• ?現場傳感器和過程傳感器?
• ?煙霧和熱量探測器?
• ?電動汽車充電基礎設施?
• ?電池組?

4. 引腳配置與功能

• ?主要引腳?：IN（輸入）、OUT（輸出）、MID_OUT（中間輸出）、EN（使能）、PG（電源就緒）、MVSEL1/MVSEL2（中間輸出電壓選擇）、GND（地）
• ?功能描述?：詳細列出了每個引腳的功能和連接要求

5. 規格參數

• ?絕對最大額定值?：規定了輸入電壓、輸出電壓、電流等參數的最大允許值
• ?推薦工作條件?：詳細列出了輸入電壓范圍、輸出電壓范圍、輸出電流等推薦工作條件
• ?電氣特性?：包括輸出精度、線性調整率、負載調整率、壓差電壓、輸出電流限制、靜態電流、PG閾值、PSRR、輸出噪聲電壓等關鍵參數

6. 典型特性

• 通過圖表形式展示了輸出精度、靜態電流、壓差電壓、負載瞬態響應、線路瞬態響應等參數隨不同條件變化的典型特性

7. 詳細描述

• ?功能框圖?：展示了TPS7A43的內部電路結構
• ?特性描述?：對中間輸出電壓選擇、精密使能、電源就緒輸出、熱關斷保護等關鍵特性進行了詳細描述

8. 應用與實施

• ?應用信息?：提供了關于如何使用TPS7A43的詳細指導，包括中間輸出電壓設置、反饋電阻選擇、推薦電容器類型、輸入和輸出電容器要求、功率耗散和結溫估算等
• ?典型應用?：給出了在無繩電動工具應用中的典型電路示例，并提供了詳細的設計步驟和參數計算
• ?布局指導?：推薦了最佳布局實踐，以優化性能和熱管理

9. 文檔與支持

• 提供了相關文檔支持、接收文檔更新通知的方法、支持資源、商標、靜電放電注意事項和術語表等信息
