硬件面試(一)

張飛實戰電子官方 ? 2025-02-26 13:55 ? 次閱讀

1、請解釋電阻電容、電感封裝的含義:0402、0603、0805。

表示的是尺寸參數。0402:40*20mil;0603:60*30mil;0805:80*50mil。

2、請問電阻、電容、電感的封裝大小分別與什么參數有關?

電阻封裝大小與電阻值、額定功率有關;電容封裝大小與電容值、額定電壓有關;電感封裝大小與電感量、額定電流有關。

3、請簡述壓敏電阻工作原理

當壓敏電阻上的電壓超過一定幅度時,電阻的阻值降低,從而將浪涌能量泄放掉,并將浪涌電壓限制在一定的幅度。

4、某磁珠的參數為100R@100MHz,請解釋參數的含義。

在100MHz 頻率下的阻抗值是100 歐姆。

5、請問共模電感的作用是什么?

抑制共模干擾。

6、綠色發光二極管的導通壓降大概是多少伏?

2V 左右

7、請列舉您知道的二極管型號。

1N4148、1N4001、1N4007、

8、請列舉您知道的NPN 三極管型號。

S9013、S9014

9、請列舉您知道的PNP 三極管型號。

S9012

10、為什么OD(開漏)門和OC(開集)門輸出必須加上拉電阻?

因為MOS 管和三極管關閉時,漏極D 和集電極C 是高阻態,輸出無確定電平,必須提供上拉電平,確定高電平時的輸出電壓。

11、列舉您知道的LDO(低壓差線性穩壓器)的型號。(穩壓芯片)

AMS1117、LM7805、LM7905、LM317、LM337

12、請簡述一下DC-DC 和LDO 的區別。

DC-DC 通過開關斬波、電感的磁電能量轉換、電容濾波實現基本平滑的電壓輸出。關電源輸出電流大,帶負載能力強,轉換效率高,但因為有開關動作,會有高頻輻射。

LDO 是通過調整三極管或MOS 管的輸入輸出電壓差來實現固定的電壓輸出,基本元件是調整管和電壓參考元件,電壓轉換的過程是連續平滑的,電路上沒有開關動作。LDO 電路的特點是輸出電壓紋波很小,帶負載能力較弱,轉換效率較低。

13、請列舉您知道的51 單片機型號。

AT89C51、AT89S52

14、請解釋WatchDog(看門狗)的工作原理。

看門狗有兩個重要信號時鐘輸入和復位輸出。電路工作時,CPU 送出時鐘信號給看門狗,即喂狗。如果系統出現故障,CPU 無法送出連續的時鐘信號,看門狗即輸出復位信號給CPU,復位系統。

看門狗電路的應用,使單片機可以在無人狀態下實現連續工作,其工作原理是:看門狗芯片和單片機的一個I/O引腳相連,該I/O引腳通過程序控制它定時地往看門狗的這個引腳上送入高電平(或低電平),這一程序語句是分散地放在單片機其他控制語句中間的,一旦單片機由于干擾造成程序跑飛后而陷入某一程序段進入死循環狀態時,寫看門狗引腳的程序便不能被執行,這個時候,看門狗電路就會由于得不到單片機送來的信號,便在它和單片機復位引腳相連的引腳上送出一個復位信號,使單片機發生復位,即程序從程序存儲器的起始位置開始執行,這樣便實現了單片機的自動復位。

15、晶體管基本放大電路有共射、共集、共基三種接法,請簡述這三種基本放大電路的特點。

共射:共射放大電路具有放大電流和電壓的作用,輸入電阻大小居中,輸出電阻較大,頻帶較窄,適用于一般放大。

共集:共集放大電路只有電流放大作用,輸入電阻高,輸出電阻低,具有電壓跟隨的特點,常做多級放大電路的輸入級和輸出級。

共基:共基電路只有電壓放大作用,輸入電阻小,輸出電阻和電壓放大倍數與共射電路相當,高頻特性好,適用于寬頻帶

放大電路。

怎樣判斷三種BIT放大電路的三種組態:

只需要搞清楚信號輸入和輸出就可以了。

從基極輸入,集電極輸出的為共發射極放大電路。

從基極輸入,發射極輸出的為共集電極放大電路。

從發射極輸入,集電極輸出的為共基極放大電路。

16、多級放大電路的級間耦合方式有哪幾種?哪種耦合方式的電路零點偏移最嚴重?哪種耦合方式可以實現阻抗變換?

有三種耦合方式:直接耦合、阻容耦合、變壓器耦合。直接耦合的電路零點漂移最嚴重,變壓器耦合的電路可以實現阻抗變換。

17、名詞解釋:耦合、去耦、旁路、濾波。

耦合:兩個本來分開的電路之間或一個電路的兩個本來相互分開的部分之間的交鏈。可使能量從一個電路傳送到另一個電路,或由電路的一個部分傳送到另一部分。

去耦:阻止從一電路交換或反饋能量到另一電路,防止發生不可預測的反饋,影響下一級放大器或其它電路正常工作。

旁路:將混有高頻信號和低頻信號的信號中的高頻成分通過電子元器件(通常是電容)過濾掉,只允許低頻信號輸入到下一級,而不需要高頻信號進入。

濾波:濾波是將信號中特定波段頻率濾除的操作,是抑制和防止干擾的一項重要措施。

18、什么是競爭與冒險?

邏輯電路中,由與門的輸入信號經過不同的延時,到達門的時間不一致,這種情況叫競爭。由于競爭而導致輸出產生毛刺(瞬間錯誤),這一現象叫冒險。

19、無源濾波器和有源濾波器有什么區別?

無源濾波器由無源器件R、L、C 組成。無源濾波器可分為兩大類:調諧濾波器和高通濾波器。

有源濾波器由有源器件(如集成運放)和R、C 組成,不用電感L。

集成運放的開環電壓增益和輸入阻抗很高,輸出電阻很小。所以有一定的電壓放大和緩沖作用,但是集成運放帶寬有限,所以有源濾波器的工作頻率做不高。

20、請問鎖相環由哪幾部分組成?

由鑒相器、環路濾波器和壓控振蕩器三部分組成。

21、請問RS-232C 標準的邏輯0 和邏輯1 電壓范圍是多少?

RS-232C 電氣標準是負邏輯,邏輯0 的電壓范圍是+5V~ +15V,邏輯1 的電壓范圍是-5V ~ -15V。-5V~+5V 為不穩定區。

22、名詞解釋:UART、USRT、USART。

UART:通用異步接收器/發送器,能夠完成異步通信

USRT:通用同步接收器/發送器,能夠完成同步通信。

USART:通用同步異步接收器/發送器,能完成異步和同步通信。

23、請問串口異步通信的字符幀格式由哪幾部分組成?

由起始位、數據位、奇偶校驗位和停止位四部分組成。

對于偶和奇校驗的情況,串口會設置校驗位(數據位后面的一位),用一個值確保傳輸?shù)臄?shù)據有偶個或者奇?zhèn)€邏輯高位。例如,如果數據是011,那么對于偶校驗,校驗位為0,保證邏輯高的位數是偶數個。如果是奇校驗,校驗位為1,這樣就有3個邏輯高位。

24、電磁干擾的三要素是什么?

電磁干擾源、干擾傳播路徑和干擾敏感設備。

25、請解釋一下什么是串擾和振鈴。

串擾:串擾是指一個信號被其它信號干擾,作用原理是電磁場耦合。信號線之間的互感和互容會引起線上的噪聲。容性耦合引發耦合電流,而感性耦合引發耦合電壓。

振鈴:是因為信號線本身阻抗不匹配導致信號發生反射和疊加,從而使信號出現了振蕩波形。

26、您所遇到的需要控制單端阻抗為50 歐姆、75 歐姆的信號有哪些?您所遇到的需要控制差分阻抗為90 歐姆、100 歐姆、120歐姆的信號有哪些?、

一般的高頻信號線均為50 歐姆~60 歐姆。75 歐姆主要是視頻信號線。USB 信號線差分阻抗為90 歐姆,以太網差分信號線差分阻抗為100 歐姆。RS422RS485CAN 差分信號的差分阻抗為120 歐姆。

27、差分線走線有兩個原則:等長和等距。但在實際布線中可能無法兩者都完全滿足,那么請問是等長優先還是等距優先?

應該等長優先,差分信號是以信號的上升沿和下降沿的交點作為信號變化點的,走線不等長的話會使這個交點偏移,對信號的時序影響較大,另外還給差分信號中引入了共模的成分,降低信號的質量,增加了EMI。小范圍的不等距對差分信號影響

并不是很大。

28、為什么高頻信號線的參考地平面要連續(即高頻信號線不能跨島)?

參考地平面給高頻信號線提供信號返回路徑,返回路勁最好緊貼信號線,最小化電流環路的面積,這樣有利于降低輻射、提高信號完整性。如果參考地平面不連續,則信號會自己尋找最小路徑,這個返回路徑可能和其他信號回路疊加,導致互相干

擾。而且高頻信號跨島會使信號的特征阻抗產生特變,導致信號的反射和疊加,產生振鈴現象。

29、請問過孔有哪兩個寄生參數?這兩個寄生參數對電路有什么影響?

過孔有兩寄生參數:寄生電容和寄生電感。

寄生電容會延長信號的上升時間,降低電路的速度。寄生電感會削弱旁路電容的貢獻,減弱整個電源系統的濾波效果。

30、您知道的計算PCB 阻抗的軟件都有哪些?

Polar Si6000、Polar Si8000、Polar Si9000

31、請列舉您知道的PCB 廠家。

立創商城 、捷達

32、示波器銘牌一般都會標識兩個參數,比如泰克TDS1002B 示波器標識的60MHz 和1GS/s,請解釋這兩個參數的含義。

60MHz 是指示波器的帶寬,即正常可以測量60MHz 頻率以下的信號。1GS/s 是指示波器的采樣速率,每秒最多采樣1G個點。

33、當采樣信號的頻率低于被采樣信號的最高頻率時,采樣所得的信號中混入了虛假的低頻分量,這種現象叫做什么?

這種現象叫做頻率混疊。

34、原碼、反碼、補碼

正數的原碼、反碼、補碼都相同

負數的反碼是將其原碼除符號位之外的各位求反

負數的補碼是將其原碼除符號位之外的各位求反之后在末位再加1

35、數字電路中常采用0.1uF 貼片電容作為濾波電容,該電容的等效串聯電感典型值是5nH。請問該電容用于什么頻率以下的濾波?


36、為何電源的濾波電路常常是大電容配合小電容濾波(比如220uF 電解電容配合0.1uF 貼片電容)?

一般來說,電解電容和鉭電容的諧振頻率比較低,對低頻噪聲的濾波效果比較好;貼片電容諧振頻率比較高,對高頻噪聲的濾波效果比較好。對于電源電路,由于整個PCB 板上的噪聲都加到了它的上面,包括了低頻噪聲和高頻噪聲。要對電源噪聲實現比較好的濾波效果,濾波電路必須在較寬的頻率范圍內對噪聲呈現低阻抗,單獨用一種電容是達不到這種效果的,必須采取大的電解電容(或鉭電容)并聯貼片小電容的方式。

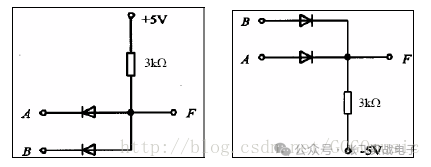

37、請畫出二極管和電阻組成的二輸入與門、二輸入或門。

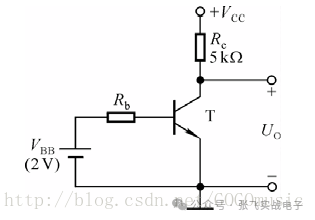

38、下圖所示電路,已知Vcc=15V,β=100,UBE=0.7V。請問:(1)Rb=50K? 時,uo=?(2)若T 臨界飽和,則Rb=?


(1)Ib=1.3V/50K=0.026mA,Ic=βIb=2.6mA,Uo=UCE=Vcc-Ic*Rc=15-13=2V

(2)臨界飽和時Uce=Ube=0.7V,Ic=14.3V/5K=2.86mA,Ib=0.0286mA,Rb=1.3V/0.0286mA=45.45K?

放大區:發射結正偏,集電結反偏。

飽和區:發射結和集電結正偏 (Vce<=V be)。臨界飽和狀態:Vce=Vbe

截至區:發射結和集電結反偏

39、請寫出下圖中A 和Y 的邏輯關系。


Y=/A,這是CMOS 結構的非門。

三個管腳從上到下:

漏極 d (drain)

柵極 g (gate)

源極 s (source)

N MOSFET : 箭頭朝里 要求:V gs > V tn (兩者相反)

P MOSFET : 箭頭朝外 要求:V gs < V tn


40、如果一個BGA 封裝的CPU 芯片焊接到PCB 上后,因為焊接不良的原因?qū)е履承┬盘栭_路,并且某些信號與旁邊的信號短路,請問如何定位這兩種故障,把開路和短路的信號找出來?

因為一般IC 的IO 端口都包含了類似下圖所示的保護二極管電路,所以可以用數字萬用表的二極管檔來判斷端口特性。測試方法是:正極接地,負極接需要測試的信號焊盤。如果PCB 焊盤開路,則萬用表跟什么都沒連接一樣,讀數沒有任何變化,

萬用表顯示為“1”。如果有兩個以上的信號短接在一起,則萬用表的讀數會比測量正常的信號的讀數偏小,因為有兩個以上的保護二極管電路并聯到一起了。

41、請用D 觸發器畫一個二分頻電路。

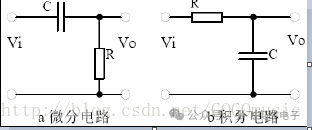

42、請畫出RC 微分電路和RC 積分電路。

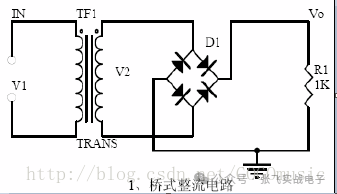

43、橋式整流電路。

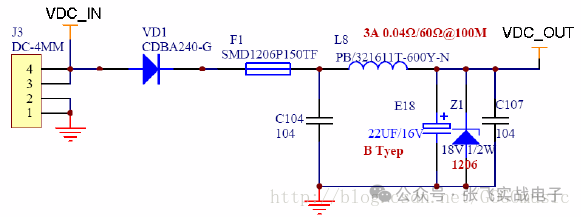

44、下圖是某直流電源的輸入電路,請分析圖中每個元器件的作用。請問穩壓管Z1 可以放在保險絲F1 之前嗎?為什么?


J3 是輸入插座,用于連接輸入電源。VD1 是防止反接的二極管,要選反向擊穿電壓大,正向?qū)娏鞔螅瑢▔航敌〉?a target="_blank">整流二極管,比如肖特基勢壘整流二極管。F1 是限流的保險絲,最好選擇有可恢復的,比如自恢復PTC 保險絲。C104、C107 是0.1uF 的濾波電容,和L8 一起組成一個π型濾波電路,濾除高頻噪聲。L8 是60Ω@100MHz 的磁珠,用于濾除高頻干擾,同時起到一定的限流作用。E18 是22uF 的B 型鉭電容,用于濾除電源中的低頻噪聲。Z1 是18V/0.5W 的穩壓二極管,防止輸出電壓大于18V。Z1 不能放在F1 之前,因為大多數穩壓二極管失效之后是短路狀態,這樣輸入電壓VDC_IN 經過VD1 被短路到地,沒有起到保護輸入電壓的作用。
