西門子PLC串口轉網口模塊

型號：SG-S7-200-ETH、SG-S7-200-ETH(2P)

SG-S7-300-ETH、SG-S7-300-ETH(2P)

產品功能

本系列產品用來給西門子S7-200/300 PLC串口擴展出網口來，擴展出來的網口支持西門子S7 TCP協議和ModbusTCP協議，可用來上下載程序及采集PLC內部數據。橋接型模塊的485口還支持橋接PPI協議及Modbus RTU從站功能。

SG-S7-200-ETH可以連接200PLC，擴展口是直通型，可以連接西門子和 Proface 觸摸屏、多主站電纜、通訊板卡等。

SG-S7-200-ETH（2P）可以連接200PLC，擴展口是橋接型，可以連接不支持多主站的觸摸屏，如昆侖通態、威綸通、臺達、步科等。

SG-S7-300-ETH可以連接200和300PLC，擴展口是直通型，可以連接西門子和 Proface 觸摸屏、多主站電纜、通訊板卡等。

SG-S7-300-ETH（2P）可以連接200和300PLC，擴展口是橋接型，可以連接不支持多主站的觸摸屏，如昆侖通態、威綸通、臺達、步科等。

使用框圖如下：

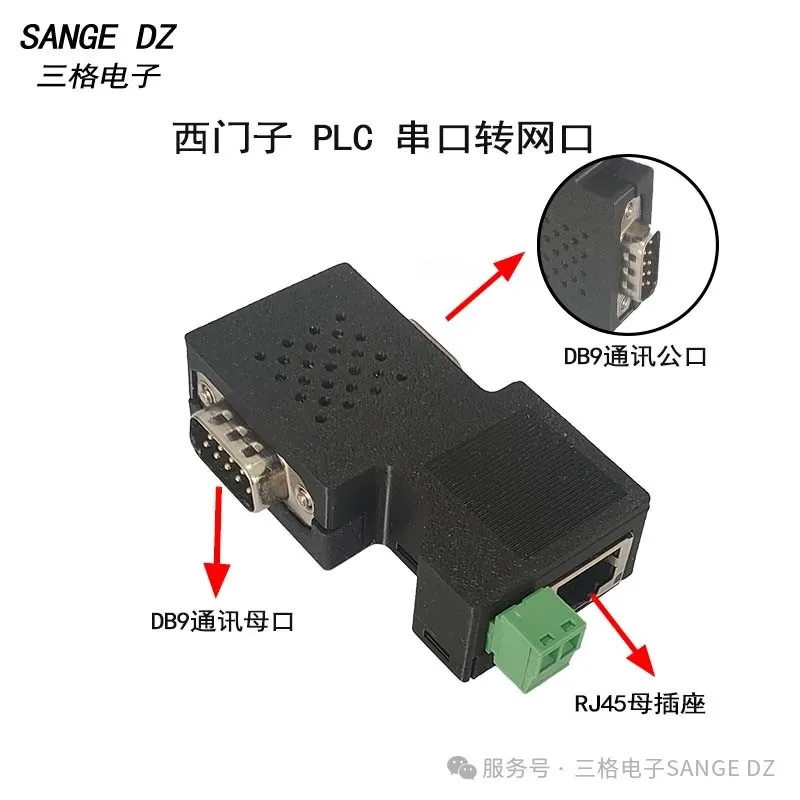

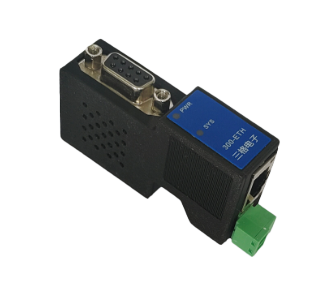

產品展示

產品特點

支持多主站通訊，直通型模塊擴展的口可連接其它支持多主站的設備，橋接型模塊的擴展口可連接ModbusRTU主站或不支持多主站的PPI主站。

支持從PLC口取電或外部獨立24V供電。

支持自適應波特率。

支持最大1.5M波特率。

支持7路TCP連接，S7+ModbusTCP最多7路。

本模塊ModbusTCP和ModbusRTU作為Modbus從站，支持 FC1、FC2、FC3、FC4、FC5、FC6、FC16功能碼，可通過配置軟件自定義數據區映射或采用默認映射。

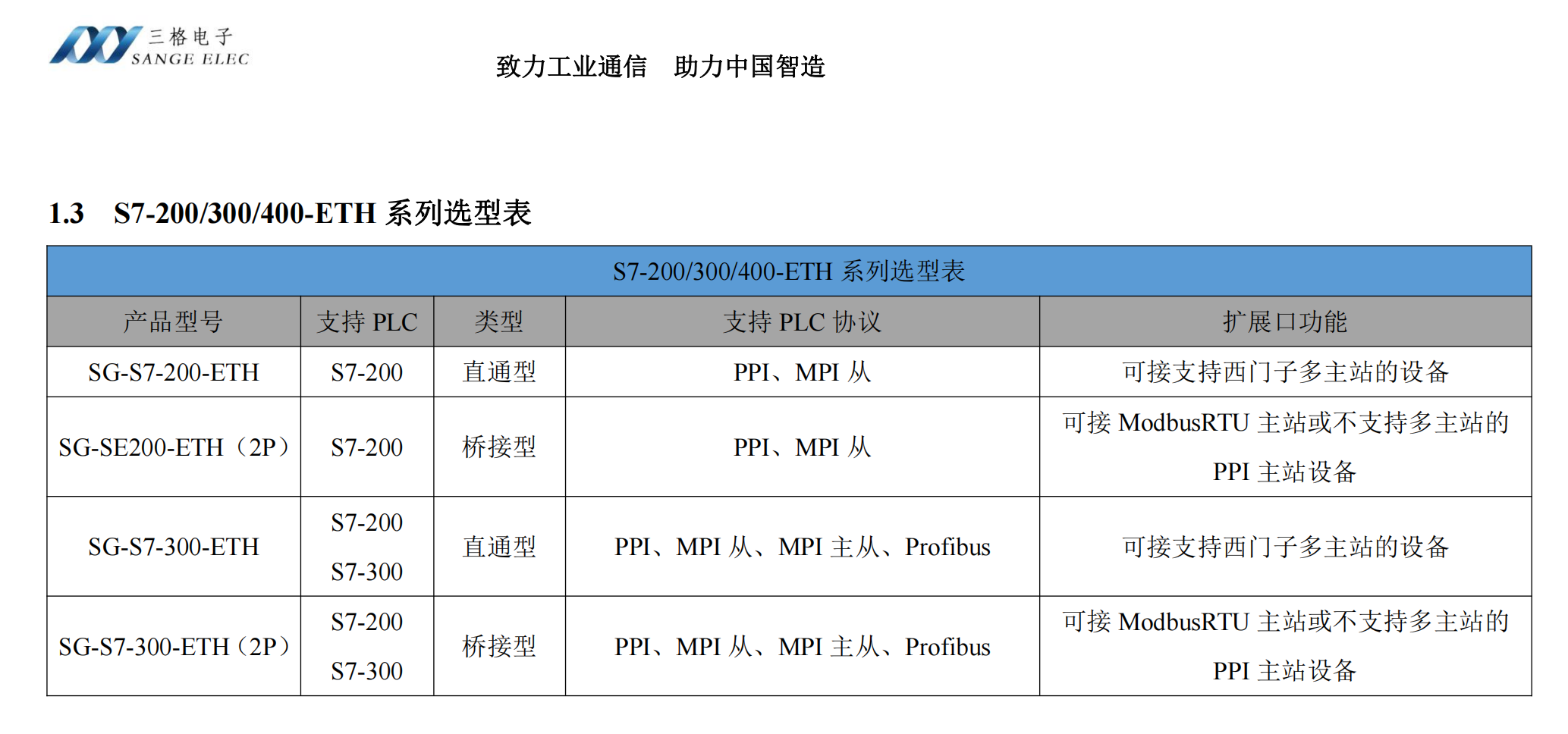

產品選型

基本參數

硬件介紹

電源端子

RJ45以太網口

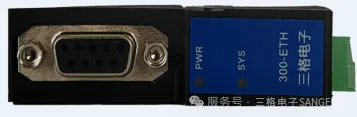

指示燈說明

DB9公口說明

本系列產品的DB9公口用來接PLC通訊口。

DB9母口說明

本系列產品的DB9母口用來是擴展口。

直通型的模塊DB9母口和DB9公口9個針是直接接通的。

橋接型的模塊DB9母口和DB9公口的485是獨立的，即母口的3、8腳和公口的3、8腳是獨立的。

復位按鍵

如果模塊工作異?；蛲汭P可以長按此按鍵5s以上直到SYS燈閃爍為止來清除當前配置，模塊清除完配置之后按默認參數工作。
