CS零磁通電流傳感器是一種同時基于磁調制和磁平衡原理的新型電流傳感器，它利用高磁導率鐵芯在交變磁場的飽和激勵下交替飽和的機理，快速地將原邊電流通過等安匝原理調制至副邊線圈，使副邊線圈輸出的補償電流產生的磁場與原邊電流產生的磁場相互抵消，因此副邊線圈的電流能夠精確地反映原邊電流的大小。能夠滿足1mA~25kA、帶寬為DC~800kHz以內的電流信號的高精度測量。依據比差和角差指標將電流傳感器分為三個系列：J型電流傳感器、P型電流傳感器、G型電流傳感器。

這三種型號都是我們國內湖南銀河電氣自主研發的品牌，使用的都是磁通門原理，其中J型電流傳感器精度優于1μA/A，參考頻率下角差小于1′，主要作為變頻電量計量檢定裝置電流測量基準。

今天我們主要介紹J型電流傳感器中的一種——CSA201-P030T01：

CSA201-P030T01 是一種能在原邊、副邊完全隔離條件下測量直流、交流、脈沖以及各種 不規則波形的電流傳感器，它主要用于要求準確度高的計量檢定和計量校準領域，以及要求高 靈敏度、高穩定性和高可靠性的電能質量分析、功率分析儀、醫療、航空航天、艦艇等領域。

技術特點：

? 極高的準確度 ? 極好的線性度

? 極高的穩定性 ? 極高的靈敏度

? 極高的分辨率 ? 極低的溫度漂移

? 極低的失調電流 ? 極低的插入損耗

? 抗干擾能力強 ? 響應速度快

? 極低的噪聲 ? 極小的角差

? 寬頻帶 ? 模擬量輸出

應用場合：

? 計量檢定與校準 ? 實驗室電流測量

? 儀器儀表（如功率分析儀） ? 醫療設備（如核磁共振 MRI）

? 電池組檢測 ? 電力控制

? 電源 ? 艦船

? 新能源 ? 軌道交通

? 航空航天 ? 工業測量

電氣性能：

以上性能指標默認為 TA=25℃（±5℃）、UC=±15V、RM=35Ω 條件下所標稱，特殊見測試條件。

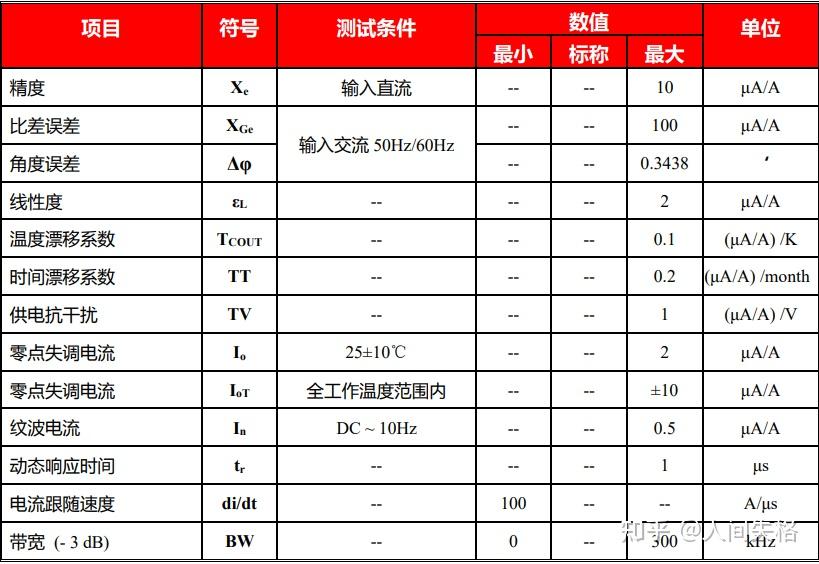

精度-動態參數：

以上所有“%”、“μA/A”指的是相應輸出二次電流滿量程。

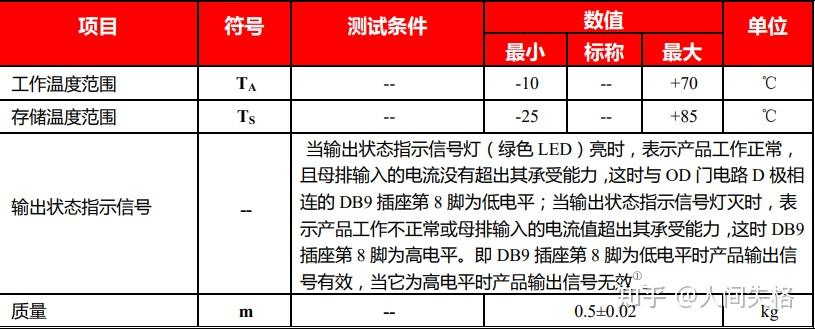

一般特性：

DB9 插座第 8 腳接內置場效應管漏極（即 D 極）相連，它與 GND 端構成 OD 門電路（即 Open Drain輸出形式），第 8 腳與 GND 端間耐壓值為 60V，最大輸出電流 2mA。

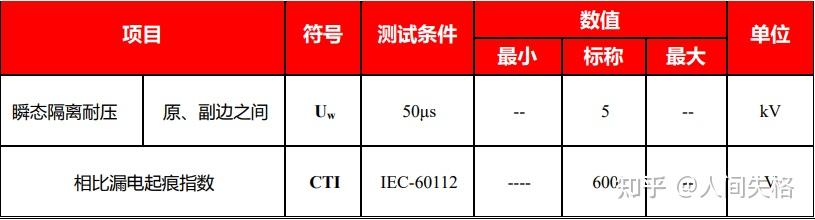

安全特性：

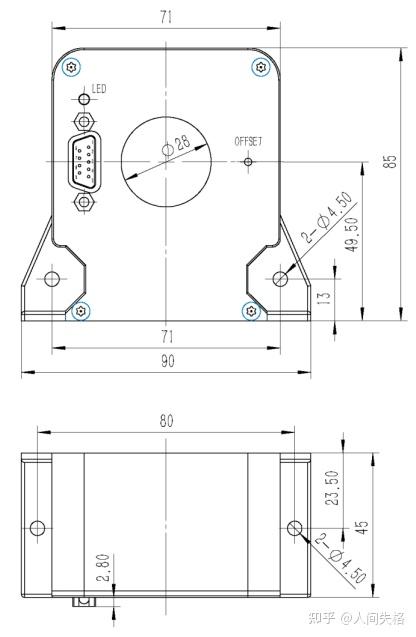

外形尺寸 (單位：mm)：

隨著科技的持續發展，市面上的傳感器類型多種多樣，從lem的霍爾傳感器到現如今湖南銀河電氣的磁通門傳感器，這都是我們?nèi)祟惪萍歼M(jìn)步里程碑的一刻。
