今天我們主要對西門子主流PLC系列S7-1500、S7-1200、S7-200 SMART的密碼保護與解除進行簡介，通過不同的保護等級配置，用戶可以控制對PLC的訪問權限，確保設備的安全性和操作的合規性。

S7-1500

設置工具：TIA Portal（博途）軟件。

1.訪問保護設置

（1）在編程軟件中打開項目，選擇CPU設備。

（2）在CPU的屬性窗口中，找到“訪問保護”或類似選項。

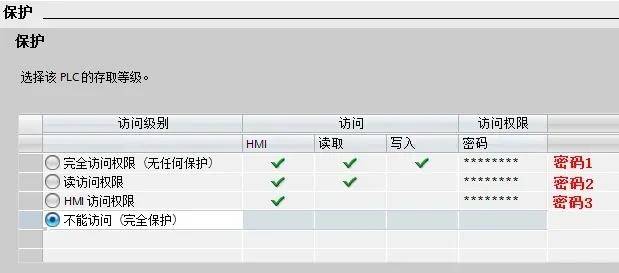

（3）設置訪問等級，如“完全訪問權限”、“讀訪問權限”、“HMI訪問權限”和“不能訪問（完全 保護）”。

（4）為每個訪問等級設置相應的密碼。

2.設置激活“允許來自遠程對象的PUT/GET通信訪問”后，CPU才允許與遠程伙伴進行PUT/GET通信。

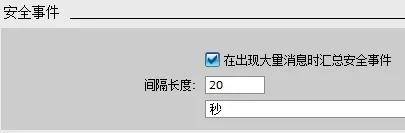

3.部分安全事件會在診斷緩沖區中生成重復條目，可能會堵塞診斷緩沖區。通過組態時間間隔來匯總安全事件，可以抑制循環消息。時間間隔的單位可以設置為秒、分鐘或小時，數值范圍設置為1～255。在每個時間間隔內，CPU僅為每種事件類型生成一個組警報，如圖3所示。

測試與調試：

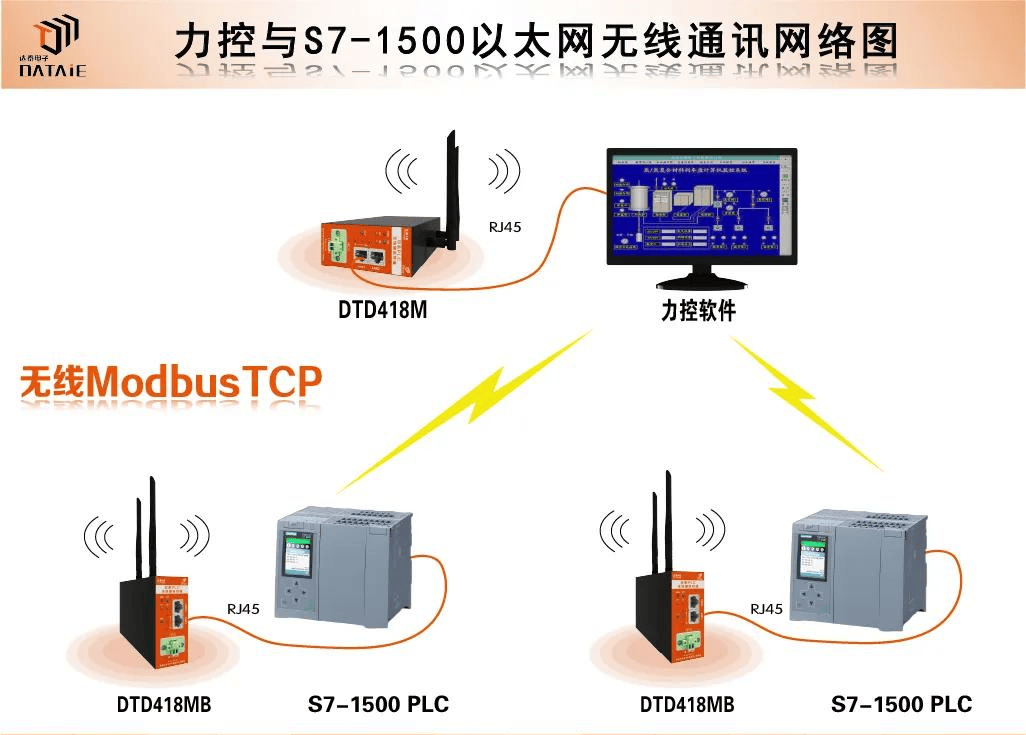

在配置完成后，進行通信測試，確保S7-1500與無線通信模塊DTD418M之間的通信正常。

密碼清除

1.官方途徑：通過TIA Portal的密碼恢復功能，需提供設備序列號及授權證明，但成功率較低。

2.相關技術破解。

S7-1200

設置工具：TIA Portal（博途）軟件

1.在硬件組態中雙擊CPU模塊，進入“屬性”界面。

2.選擇“防護與安全”（Protection & Security）選項卡。

3.設置訪問級別：

①完全訪問權限：無密碼限制。

②讀/寫保護：需密碼才能修改程序或數據。

③僅讀保護：僅允許讀取程序，禁止修改。

4. 輸入密碼并下載配置至PLC

密碼清除

1.已知密碼：通過TIA Portal輸入密碼后直接修改權限或刪除保護。

2.未知密碼

①直接破解：通過截取通信報文分析加密后的16進制數據，結合弱口令字典生成可能的密碼組合。

②存儲塊分析：若可讀取SDB0塊（存儲密碼信息），根據加密算法逆向推導明文密碼，但需專業工具支持。

S7-200SMART

設置工具：STEP 7 Micro/WIN SMART編程軟件。

1.在項目中打開“系統塊”（System Block）。

2.選擇“安全”（Security）選項卡，設置密碼等級（共4級）：

①等級1：允許所有操作（默認）。

②等級2：允許讀寫數據，但下載程序需密碼。

③等級3：僅允許讀數據，其他操作需密碼。

④等級4：禁止上載程序，即使有密碼也無法上載。

3.輸入密碼并確認，下載系統塊至PLC

測試與調試：

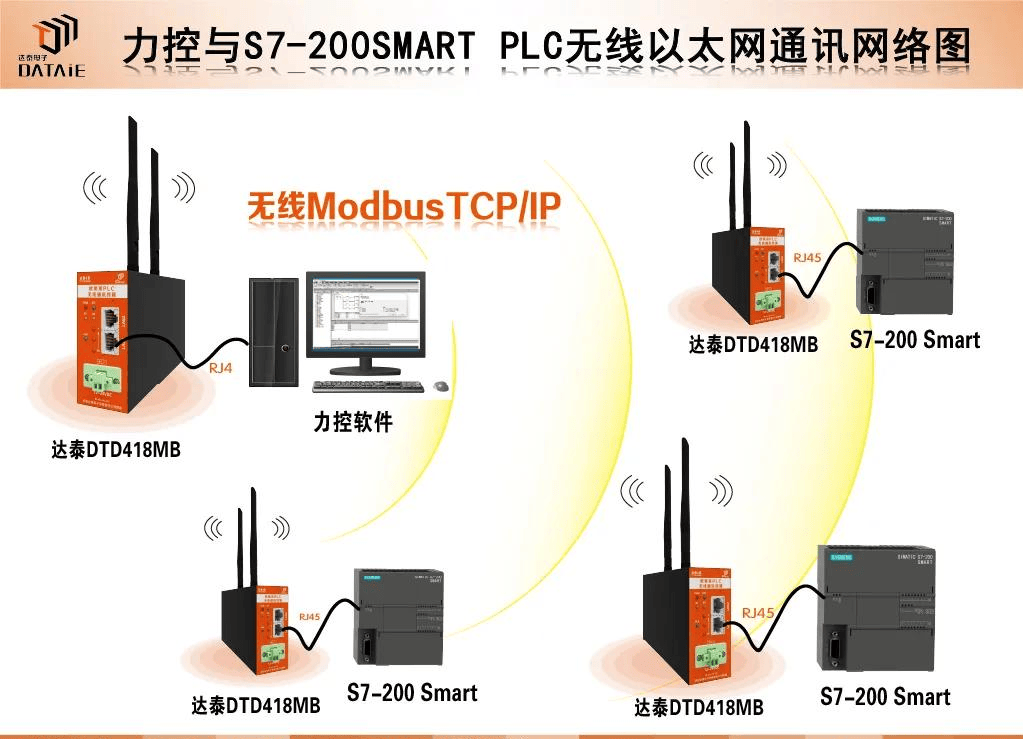

在配置完成后，進行通信測試，確保S7-200Smart與無線通信模塊DTD418M之間的通信正常。

密碼清除

如果忘記了密碼，可以通過制作恢復出廠設置文件或使用編程軟件中的“忘記密碼”和“復位為出廠默認值”選項來清除密碼。但請注意，這將恢復CPU的出廠設置并清空所有程序和數據。

常見問題

1. 忘記密碼時，如何清除密碼保護？

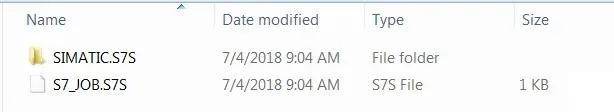

如果密碼被遺忘，用戶只能使用SD讀卡器來清除程序和密碼。方法是將S7-1500存儲卡插入SD讀卡器，刪除圖4所示的兩個文件即可。

2. 如何對已有密碼的CPU進行下載？

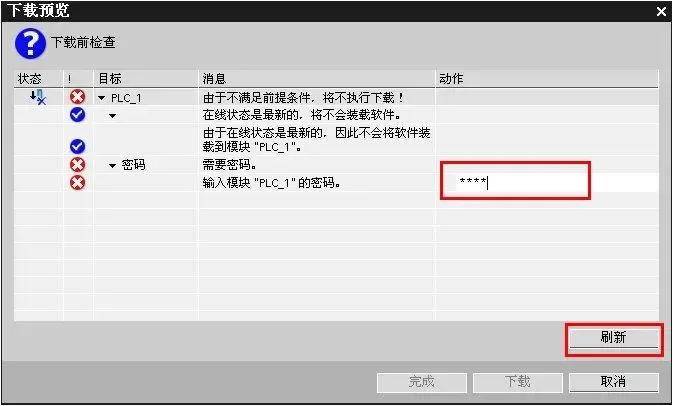

如果PLC已設置密碼保護，進行下載時會出現以下提示窗口：

請?jiān)凇?”處輸入正確的密碼，然后點擊“刷新”按鈕即可正常下載。

3. 為什么在CPU的屬性中，"保護"頁面的"連接機制"中，無法激活"允許從遠程伙伴（PLC，HMI，OPC...)使用PUT/GET訪問"，顯示為灰色？

答：造成該現象的原因是，CPU的保護等級已設置為最高“不能訪問（完全保護）”。如圖2所示，設置為其他保護等級后，才能激活該選項。

總之，西門子主流PLC系列的CPU保護功能設置步驟因型號而異，對于S7-300/400系列，由于其發布時間較早且相關資料較為廣泛，這里不一一贅述，設置步驟通常與S7-1500和S7-1200系列有相似之處，可參考相應文檔或手冊進行設置。
