DAQ ON A Stick， Renesas 應變計是一系列重點介紹 Renesas 精密產品的參考設計之一。此參考設計是一個獨立的演示，展示了使用 Renesas 精密部件和 Renesas 微控制器的完整信號鏈解決方案。完整的參考設計方便地安裝在 U 盤外形中。這種緊湊的設計通過 USB 端口獲取電力，并使用圖形用戶界面 （GUI） 顯示來自電橋應變計或用戶提供的傳感器的實時電壓讀數。圖 1 顯示了連接到外部箔式應變片的 Stick 上的數據采集 （DAQ）。
下載：*附件：RTKA-BDGSTKEV2Z評估板手冊應用筆記.pdf

圖 2 顯示了應變片設計的簡化示意圖。該設計使用 Renesas ISL28134 斬波器放大器、ISL22316 數字控制電位器 （DCP）、ISL43840 配置為差分多路復用器的雙 4 通道多路復用器、ISL21010 3.3V 和 4.096V 精密電壓基準、ISL26102 24 位 delta sigma 轉換器和 R5F10JBC 微控制器。

從 Renesas 網站下載有關此應用程序作的軟件和簡短視頻。在將 RTKA-BDGSTKEV2Z 評估板連接到 USB 端口之前，必須在運行 Windows NT/2000/XP/Vista/Win7/Win 8/Win 10 作系統的 PC 上安裝軟件和 USB 驅動程序。

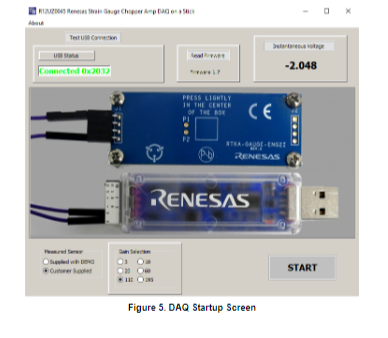

RTKA-BDGSTKEV2Z 參考設計提供了在箔式真空計（隨評估板提供）上測量應變的選項，或連接您自己的傳感器并在軟件中監控電壓讀數。通過單擊 DAQ 啟動屏幕上的相應單選按鈕，選擇 Demo 隨附的傳感器或客戶提供的傳感器（參見圖 5）。箔式真空計是軟件中的默認值，增益為 115V/V。圖 4 顯示了將傳感器連接到圖 2 所示電路的外部連接器輸入。
箔式真空計隨評估板一起提供。完成以下步驟以連接箔式儀表。

1. 將電線插入 DAQ on a Stick 上的 “S” 端口（頂行或底行；列已連接）。
2. 將電線的另一端連接到鋁箔量規板的遠邊緣。參見圖 5。
   連接用戶提供的傳感器


要連接您自己的傳感器，請完成以下步驟。

1. 將電線插入圖 4 所示的 IN+ 和 IN- 端口。
2. 在 DAQ 啟動屏幕中選擇客戶提供，如圖 5 所示。此選擇會導致配置為差分多路復用器的 ISL43840 切換輸入。選擇 Customer Supplied 選項后，您可以更改放大器增益以獲得最佳測量效果。
3. DAQ on a Stick 還提供 5V 電源和接地連接，以供您的傳感器網絡使用。
4.
