芯片概述：

定義與類型：8002D是一種單通道AB類音頻功率放大芯片。AB類功放結合了A類功放的低失真和B類功放的高效率優點，能夠在保證一定音質的前提下，實現較高的功率輸出。

常見品牌與型號：市場上有多個品牌推出了8002D芯片，如華芯邦的HX8002D、首鼎半導體的SD8002D等。這些不同品牌的8002D芯片在性能參數和應用場景上可能會有一些細微的差異，但總體功能和特性較為相似。

性能特點：

輸出功率：在 5.0V 電源供電，THD+N（總諧波失真加噪聲）為 10% 的條件下，4 歐姆負載上可以輸出 2.6W 左右的功率；在 5.0V 電源、3 歐姆負載時，輸出功率可達到 2.8W。這使得它能夠滿足小型音頻設備對功率的需求，驅動揚聲器發出足夠大的聲音。

工作電壓范圍：通常工作電壓在 2.5V 至 5.5V 之間，具有較寬的電壓適應范圍，能夠在不同的供電環境下穩定工作，適用于各種采用電池供電或直流電源供電的音頻設備。

失真度與信噪比：優秀的 8002D 芯片具有低失真和高信噪比的特點。低失真能夠確保音頻信號在放大過程中保持較高的還原度，使輸出的聲音真實、準確；高信噪比則可以有效降低背景噪聲的干擾，讓音頻信號更加清晰。

頻率響應：擁有出色的頻率響應范圍，能夠覆蓋人耳可聽的音頻頻率范圍（20Hz - 20kHz），并且在該范圍內保持穩定的放大性能，保證音頻的完整性和準確性。

增益帶寬積：例如一些 8002D 芯片的增益帶寬積可達 2.5MHz 左右，這意味著芯片能夠在較高的頻率下保持穩定的增益，對于處理高頻音頻信號具有較好的能力，使音頻的高頻部分也能得到準確的放大。

功能特性：

關斷功能：具有關斷模式，當不需要音頻放大功能時，可以通過控制相關引腳將芯片關閉，進入低功耗狀態，極大地延長了系統的待機時間。例如在便攜式音頻設備中，當設備處于待機狀態時，可關閉 8002D 芯片以節省電量。

過熱保護功能：內部集成了過熱保護電路，當芯片溫度超過設定的閾值（如 175℃左右，不同芯片可能會有 25℃的差異）時，器件會自動進入關斷狀態，輸出被截止，以防止芯片因過熱而損壞。當溫度下降 30℃后，芯片會重新正常工作，這提高了芯片的可靠性和穩定性，減少了因過熱導致的故障風險。

Pop 聲抑制功能：在芯片啟動和關閉過程中，能夠有效抑制 Pop 聲（即開關機時產生的瞬間噪聲），改善了系統的聽覺感受，同時也簡化了系統的調試過程，使用戶在使用音頻設備時不會受到開關機噪聲的干擾。

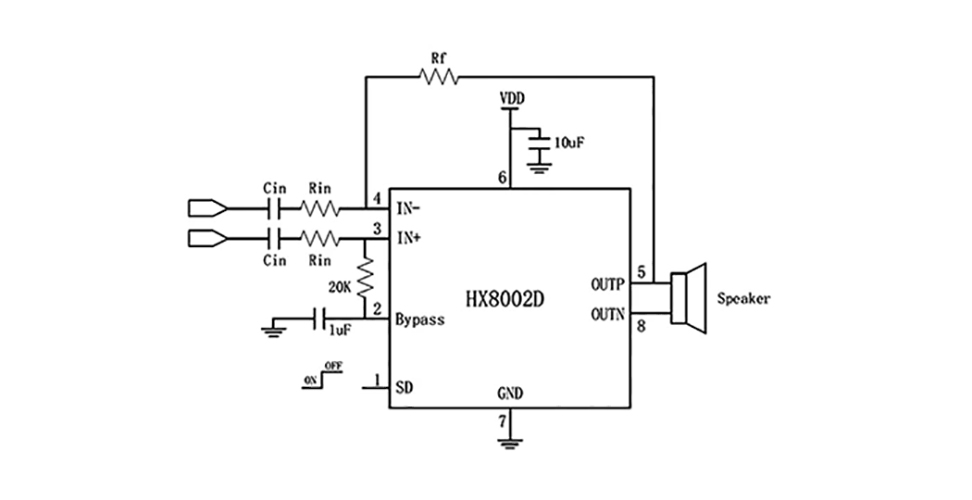

應用電路與外圍器件：

應用電路簡單：只需要極少數的外圍器件就能構成完整的音頻放大電路，降低了電路設計的復雜性和成本。例如，一般只需要輸入電容、反饋電阻、偏置電容等少數幾個外圍器件，就可以實現芯片的正常工作。

輸入電容的作用：輸入電容與輸入電阻構成一個高通濾波器，其值不僅會影響到電路的低頻響應，而且也會影響電路啟動和關斷時所產生的 Pop 聲。通常情況下，較小的輸入電容所產生的 Pop 聲比較小，但可能會對低頻信號的通過產生一定的影響，因此需要根據實際需求進行合理選擇。

反饋電阻與增益調整：通過調整反饋電阻的阻值，可以改變放大器的電壓增益，從而滿足不同應用場景下對音頻放大倍數的需求。用戶可以根據揚聲器的特性和實際的音量需求，靈活地調整反饋電阻的值。

應用領域：

便攜式音頻設備：如藍牙音箱、便攜式音樂播放器、耳機放大器等。其小體積、低功耗和高功率輸出的特點，非常適合這些對空間和電量有限制的便攜式設備。

電腦周邊音頻設備：可用于電腦音箱、筆記本電腦內置音箱等，為電腦音頻輸出提供穩定的功率放大，提升電腦音頻的播放效果。

玩具及游戲機：在玩具和游戲機中，能夠?yàn)槠涮峁┮纛l放大功能，增強游戲音效和玩具的語音播放效果，增加產品的趣味性和吸引力。

智能家居設備：如智能音箱、智能電視等智能家居產品中，8002D 芯片可以作為音頻功放模塊，實現音頻的播放和語音交互功能，為智能家居系統提供高質量的音頻輸出。

與其他同類芯片的比較：

與 A 類功放芯片相比：A 類功放芯片具有最高的音質表現，但效率較低、發熱量大且成本較高。8002D 芯片在保持一定音質水平的同時，提高了效率，降低了發熱量和成本，更適合于大規模應用和對功耗有要求的場景。

與 B 類功放芯片相比：B 類功放芯片的效率較高，但在信號交越失真方面存在一定的問題。8002D 芯片的 AB 類工作方式在一定程度上減少了交越失真，提高了音頻的質量，并且在功率輸出方面也具有一定的優勢。

與 D 類功放芯片相比：D 類功放芯片具有極高的效率和較高的功率密度，但在音質上可能會略遜于 AB 類功放芯片。8002D 芯片在中低功率應用場景下，能夠提供更好的音質表現，并且其應用電路相對簡單，不需要復雜的濾波電路。
