在新一代工業驅動控制應用中，為了提高系統驅動效率和驅動的可靠性，48V多通道低邊驅動陣列正逐步替代原有的MOS驅動方式。

聚焦高性能模擬與數模混合產品的供應商思瑞浦3PEAK（股票代碼：688536）正式推出48V、8通道智能低邊驅動器陣列TPM8866，具有獨立于通道的保護和診斷功能。產品廣泛應用于繼電器、單極步進電機、PLC數字輸出等領域。

01TPM8866產品優勢

開路監測

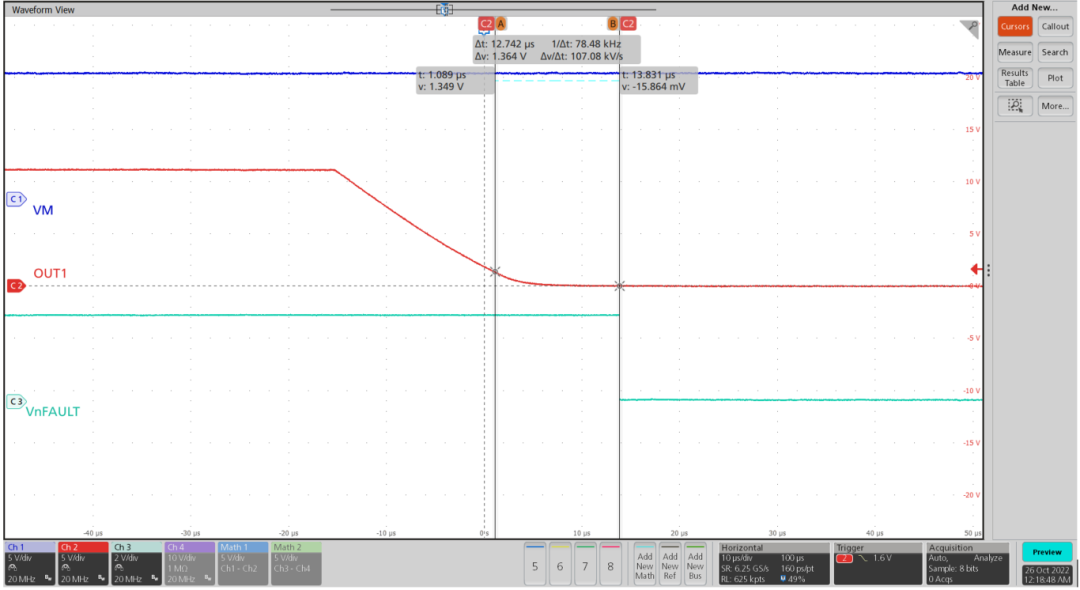

TPM8866芯片內置輸出開路監測功能，電路通過寄存器配置實現使能。系統采用nFAULT引腳的開漏輸出結構進行故障檢測，當輸出通道OU1發生開路故障時，nFAULT引腳將被主動下拉至低電平，向外部系統發送故障報警信號，系統可實現實時監測，從而保障穩定運行。

短路和過流保護

TPM8866每個通道都配有短路保護，用于限制輸出電流。在檢測到過流故障時，電路將自動關閉相應通道。此功能根據具體應用場景，可通過寄存器進行靈活選配。如果輸出通道與電源短路，輸出電流將被內部電路箝位，從而保護通道免受損壞。

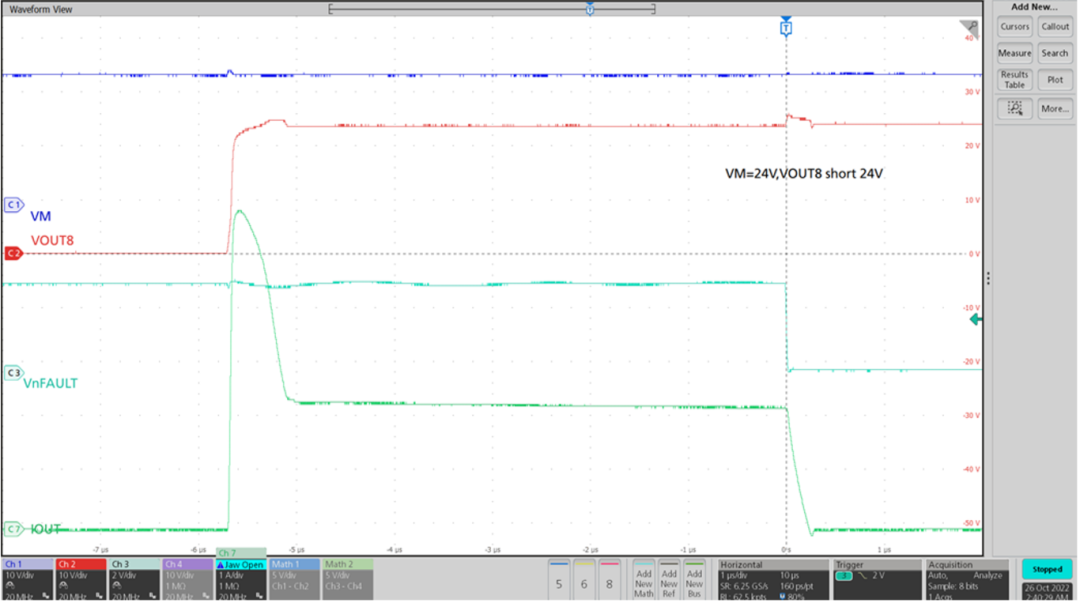

在通道接通期間，系統會持續監測輸出電流，一旦電流超過預設閾值且持續時間超過設定值，便會觸發過流故障，同時激活 FLAG_OCPx 信號，關閉通道，以防止進一步損壞。為支持大電容負載的應用場景，過流觸發時長可通過寄存器配置增加至10μs，從而避免因容性負載導致的過流保護（OCP）誤觸發。這一設計增強了應用配置的靈活性，確保在各種復雜場景中系統能穩定、高效地運行。

熱保護

TPM8866具備熱保護功能，可防止因溫度過高而導致的損壞。當芯片的結溫超過預設閾值時，將觸發熱關斷（FLAG_TSD）功能，自動關閉所有輸出通道。一旦溫度降至閾值以下，便自動恢復正常工作。

02TPM8866產品特性

8通道智能低壓側驅動器陣列

帶CRC的10MHz高速16位串行接口

增強的診斷和保護功能

03TPM8866典型應用

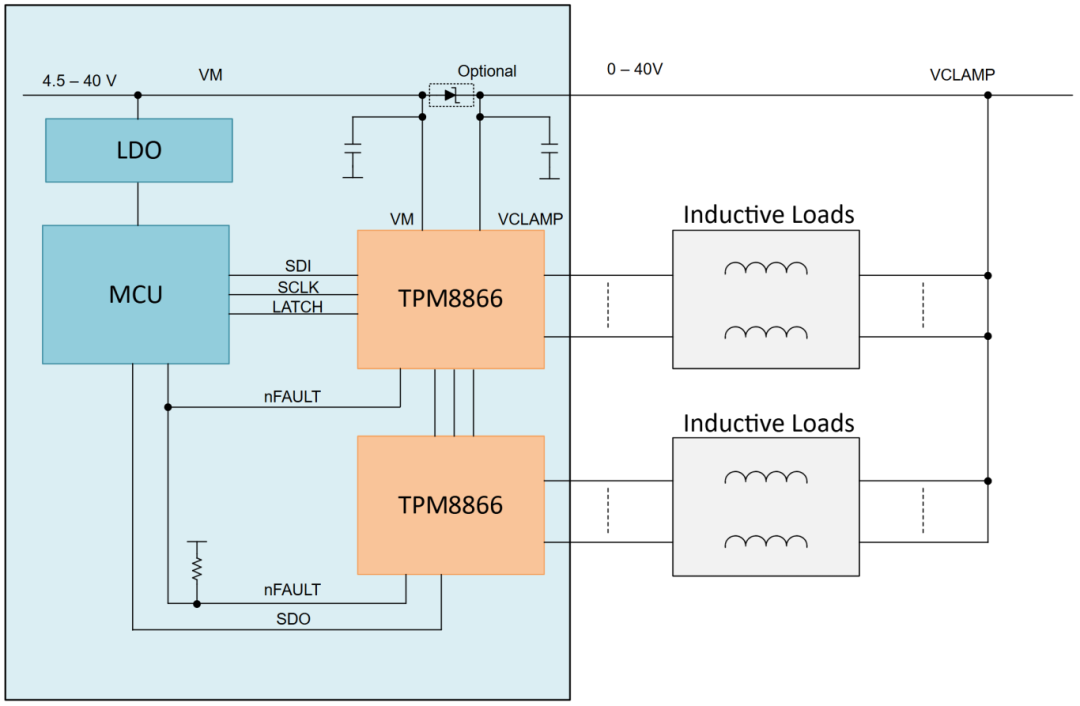

在工業PLC應用中，數字輸出用于控制電機、閥門、燈等外部設備。TPM8866 專為工業PLC（可編程邏輯控制器）應用中的數字輸出模塊設計，主控MCU通過SPI通信接口靈活控制輸出并獲取診斷信息，確保系統穩定可靠地運行。
