導讀

在串口通信開發中，數據錯亂是常見問題。本文將快速介紹串口標志位的作用及配置方法，幫助解決數據傳輸錯誤。

有用戶反饋“串口應用層數據錯亂、與發送端發送的字節數不匹配”，簡單來說就是接收和發送的數據不對，而且還存在幀數據錯亂的情況。經排查，是程序沒用設置ISIG標志位設置引起的。本節以此為切入點進行展開，對串口設置的一些標志位進行簡單說明。

1. c_cflag：可以設置波特率、字符大小、數據位、停止位、奇偶校驗位和硬軟流控等

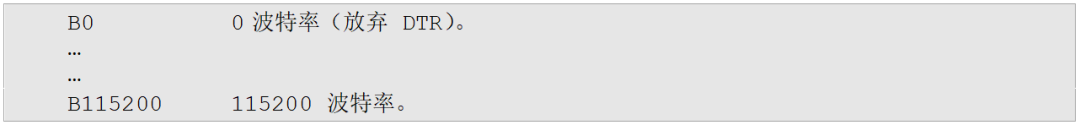

1.1 波特率

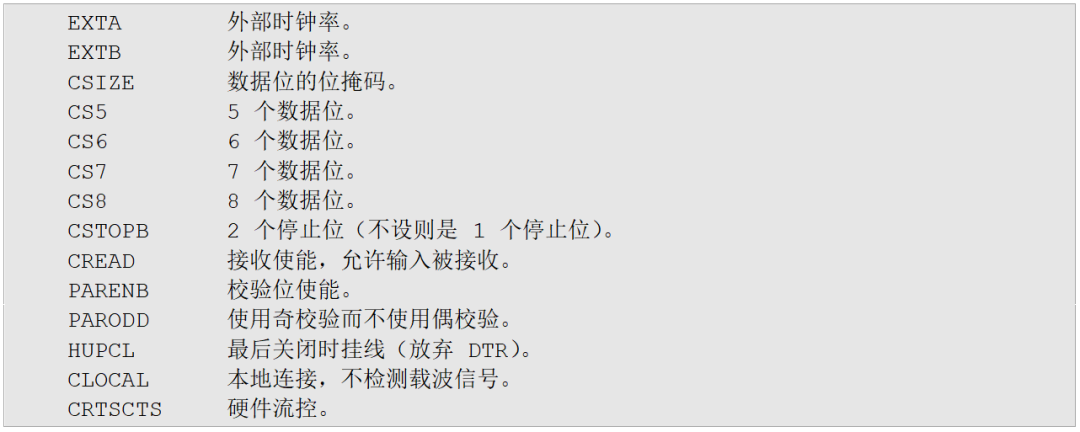

1.2 其它

初始化c_flag時，不能直接對 c_cflag 成員進行賦值，而是需要通過“與”、“或”操作使用其中的某些選項，例如：

• 設置硬件流控制

c_cflag |= CNEW_RTSCTS

無硬件流控制

c_cflag &= ~CNEW_RTSCTS

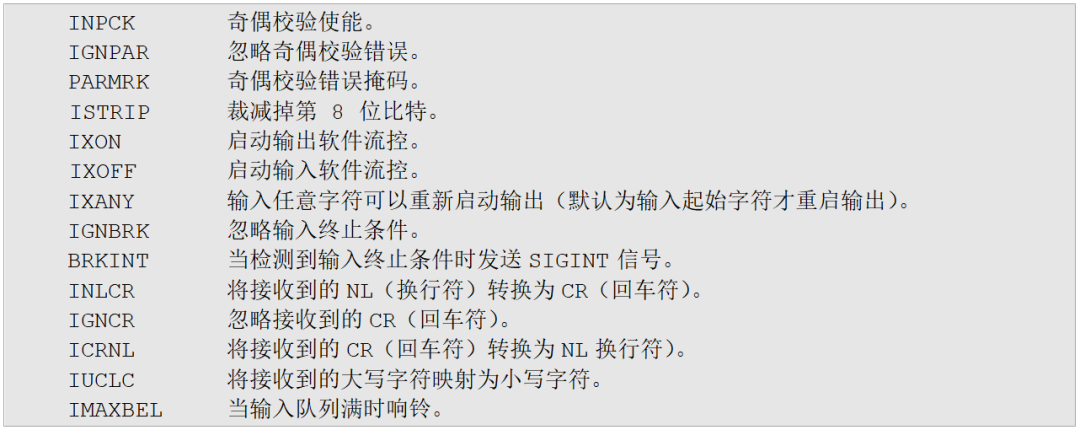

2. c_iflag：用于控制端口接收端的字符輸入處理

禁用軟件流控制是禁止上面的選項。

c_iflag &= ~(IXON | IXOFF | IXANY);

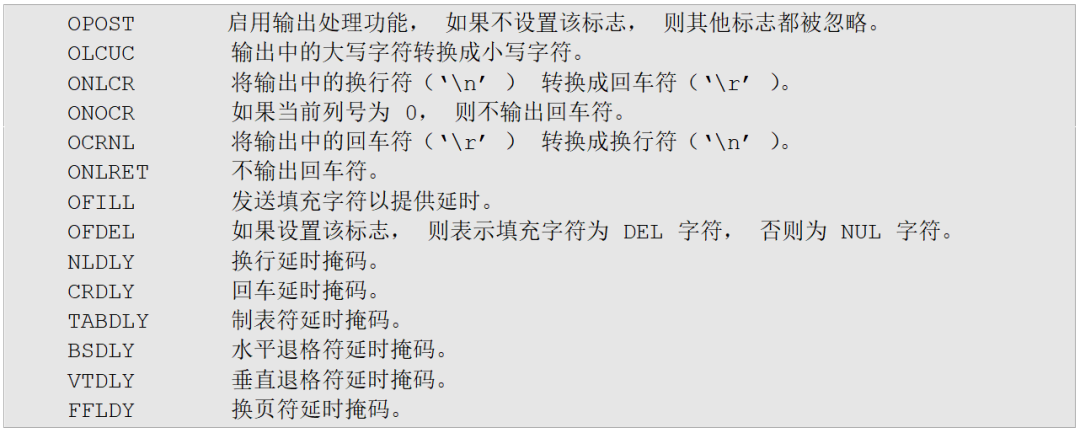

3. c_oflag：用于控制終端端口發送出去的字符處理

因?yàn)楝F(xiàn)在終端的速度比以前快得多，所以大部分延時掩碼幾乎沒什么用途。

啟用輸出處理需要在 c_oflag 成員中啟用 OPOST 選項。

c_oflag |= OPOST;

使用原始輸出，就是禁用輸出處理，使數據能不經過處理過濾的完整地輸出到串口。當 OPOST 被禁止，c_oflag 其它選項也被忽略。

c_oflag &= ~OPOST;

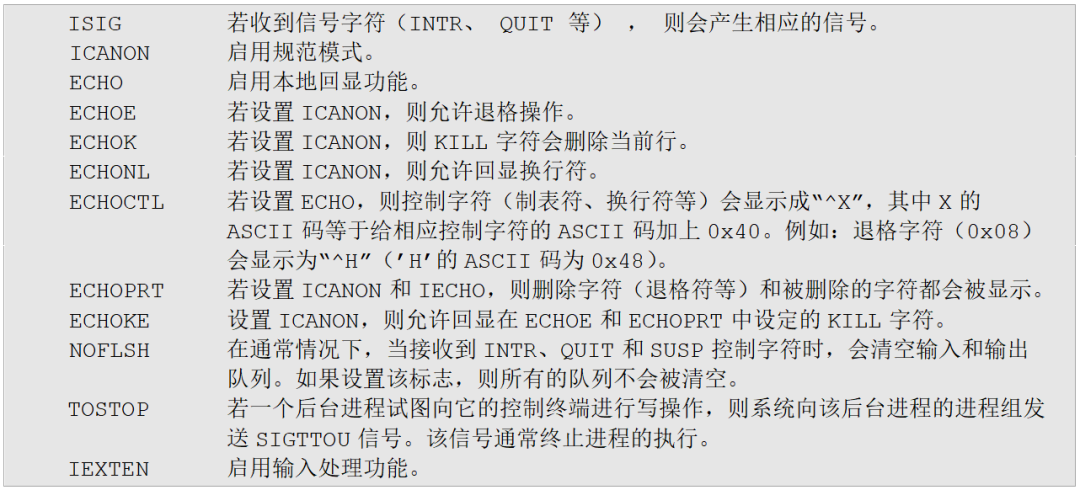

4. c_lflag：用于控制控制終端的本地?cái)?shù)據處理和工作模式

4.1 選擇規范模式

c_lflag |= (ICANON | ECHO | ECHOE);

4.2 選擇原始模式

c_lflag &= ~(ICANON | ECHO | ECHOE | ISIG);

5. c_cc：定義特殊控制特性
