1.安科瑞辦公樓遠程開關燈智能照明驅動器概述

ASL2XX 系列開關驅動器(以下簡稱模塊)，是安科瑞 ALIBUS 智能照明控制系統的控制模塊。該模塊和其他設備（諸如智能面板、傳感器等）連接到一起，組成一套完整的照明控制系統，實現大型公建、樓宇照明系統的智能管理。

該模塊作為驅動模塊，直接控制負載電源的通斷,實現多種控制功能，如：負載投切、事件記錄、定時開關、延時關燈、場景控制等。

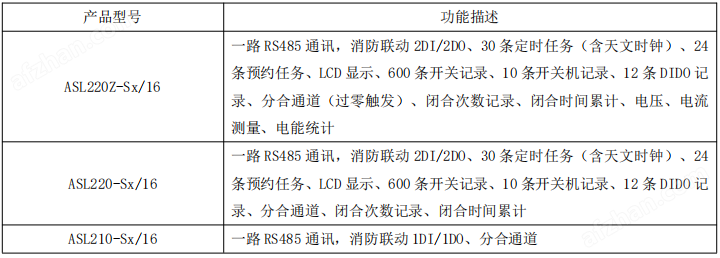

2.安科瑞辦公樓遠程開關燈智能照明驅動器型號說明

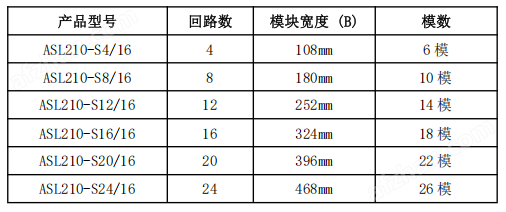

3.產品規格

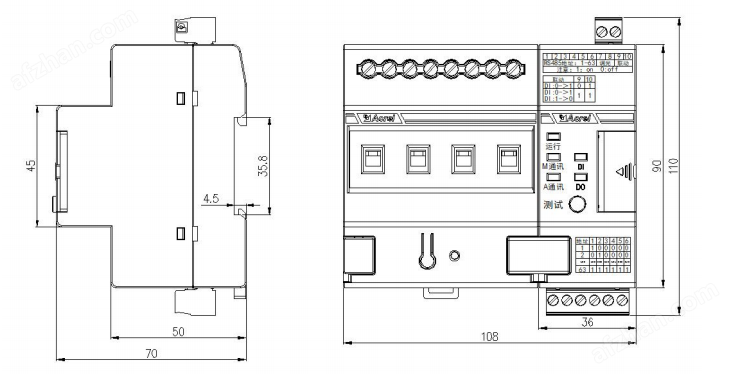

4.外形尺寸

該模塊適用于 35mm 導軌式安裝，安裝時只需將模塊卡進軌道即可。

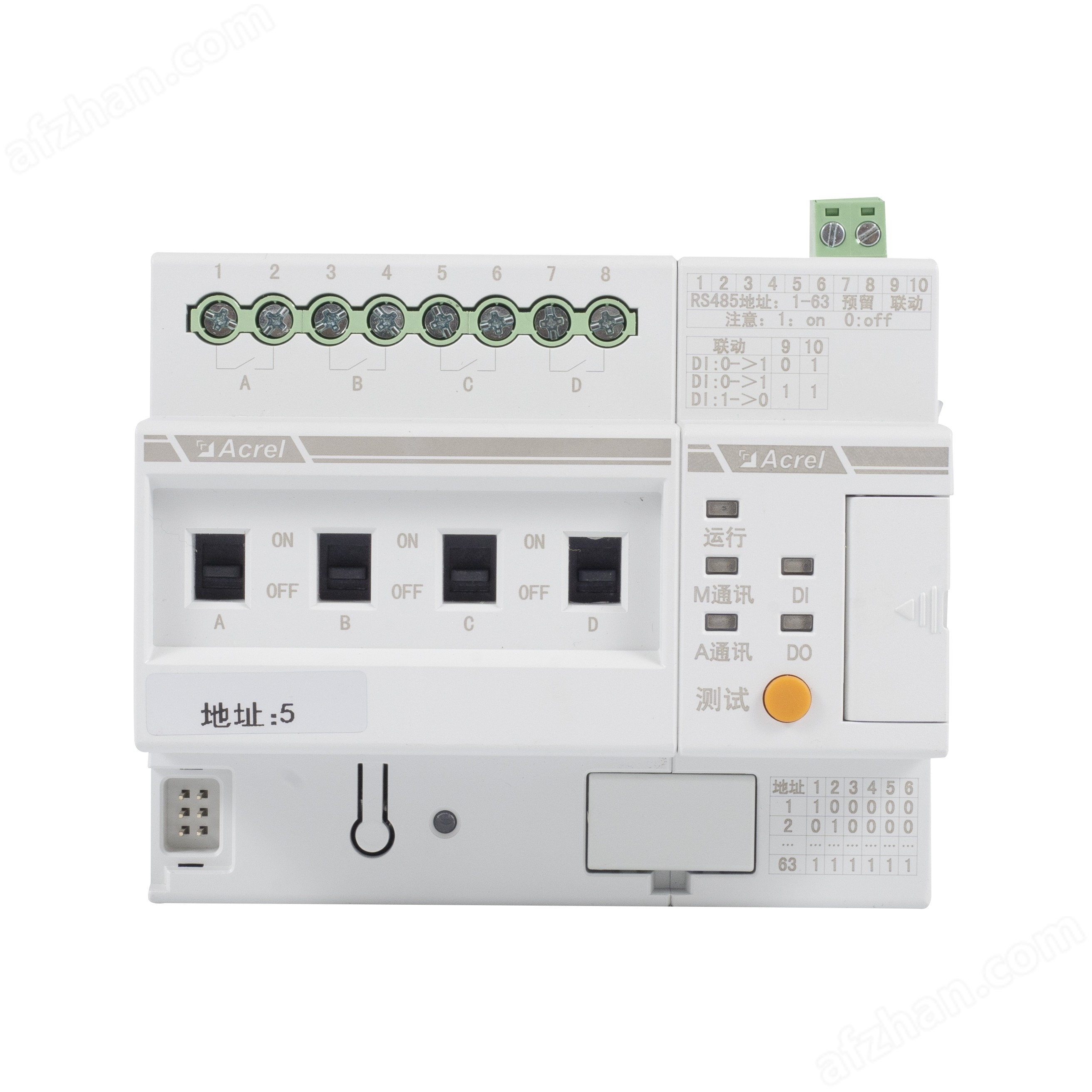

5.外形圖

6.應用功能

所有功能均可在配置軟件進行詳細設置。參數設置說明如下

6.1 心跳報文

?心跳報文上傳間隔 0 到 255s，0 表示不發送

6.2 通用功能

掉電狀態：關閉、打開、保持原有的狀態不變

上電狀態：關閉、打開、保持原有的狀態不變

控制組地址：可設置 10 個，范圍：0-65535

6.3 場景功能

場景控制組地址可設置 3 個，范圍 0-65535

不同組地址可設置 5 個場景號，場景號范圍 0-255， 0 表示禁用

不同場景號對應不同的控制動作

6.4 時間功能

關燈延時時間：范圍：0-65535，單位為秒

時間控制組地址可設置 3 個，范圍：0-65535
