交換機堆疊與服務器SmartGroup對接無法Active問題

故障現象

兩臺ZXR10 5960X做堆疊，與對端服務器直連起動態的鏈路聚合，鏈路聚合無法成功。

版本：5900X V6.00.00.71P30

故障分析

產生上述現象的可能原因有：

物理鏈路問題。

交換機配置或是設備問題。

服務器配置或是設備問題。

故障處理

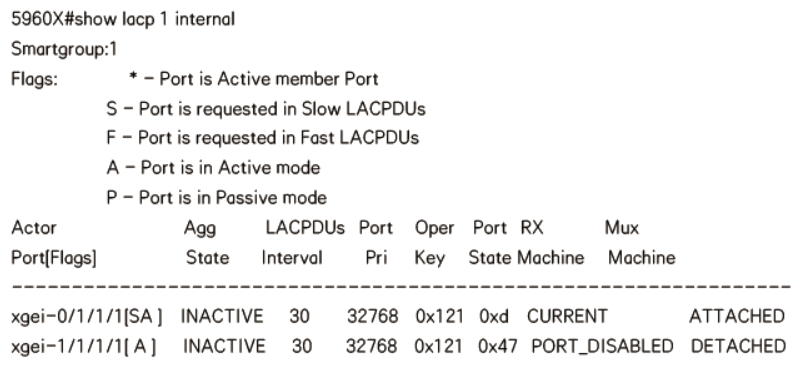

1. 檢查ZXR10 5960X與服務器兩側的接口狀態都為up，為了防止堆疊SmartGroup中兩條鏈路互相干擾，down掉了一條鏈路，只留一條鏈路，鏈路狀態依然為INACTIVE。

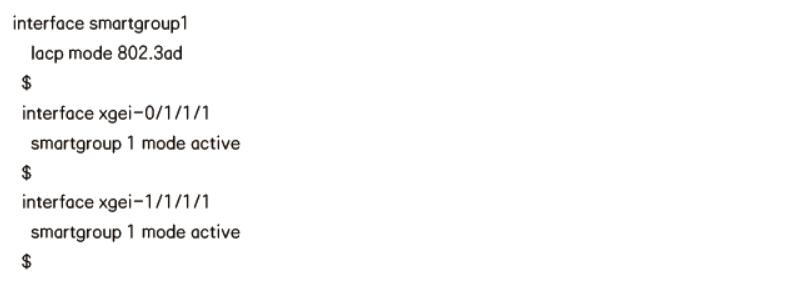

2. 檢查ZXR10 5960X的配置，未發現問題。

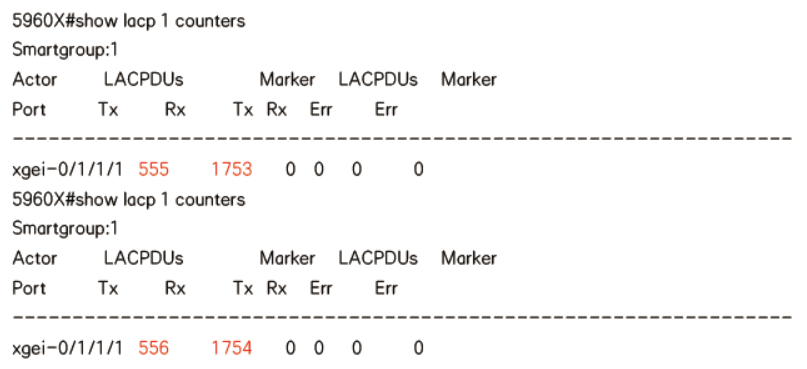

3. 檢查接口LACP報文的收發情況，有收有發，計數都在增長。

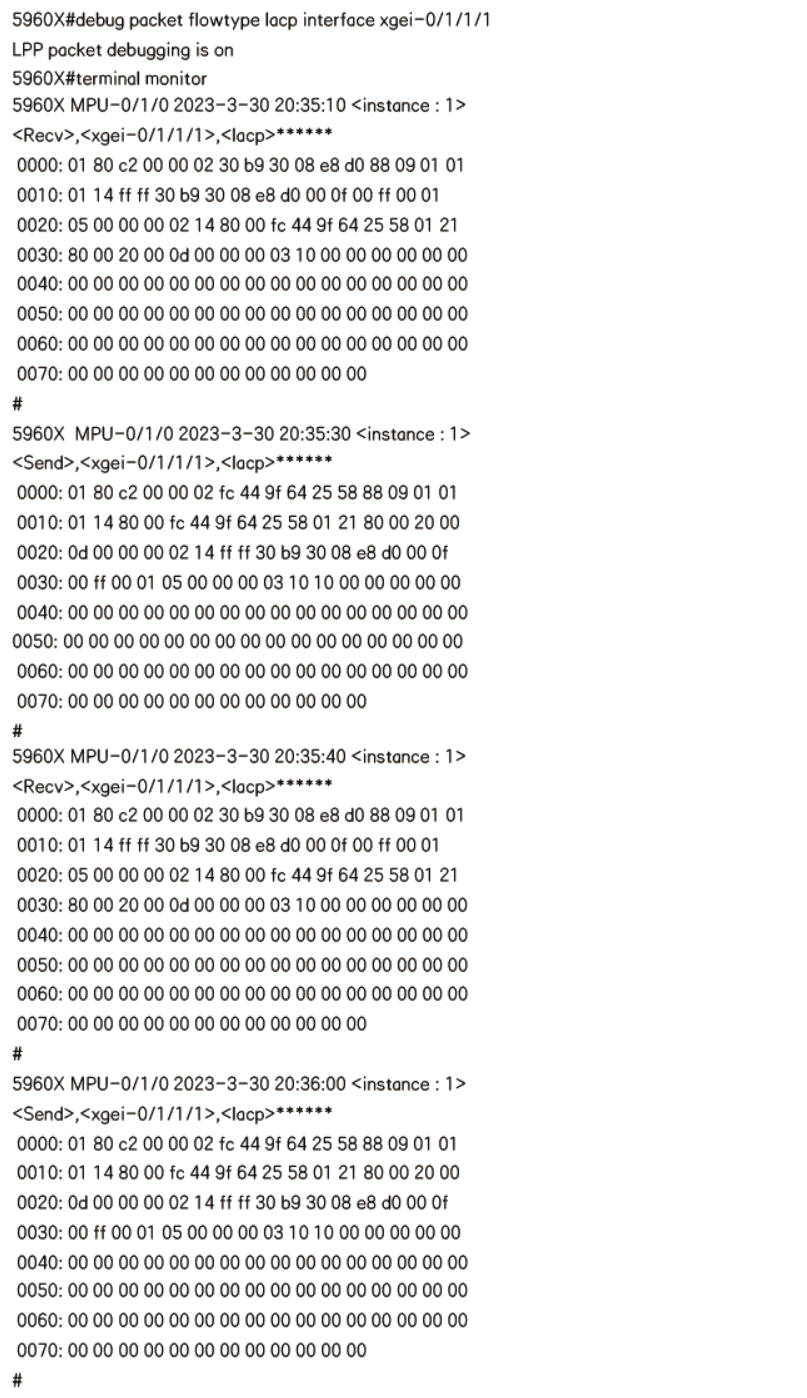

4. 通過debug命令查看LACP報文收發的具體情況。

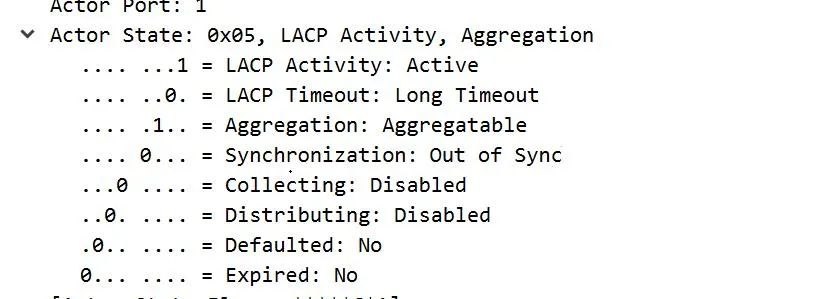

5. 把上述報文導入到抓包軟件中查看報文的具體內容，發現服務器發送的LACP 狀態信息一直不正確。如圖1所示，Synchronization為0，表示端口沒有選擇正確的聚合組。

圖1 LACP狀態信息Synchronization為0

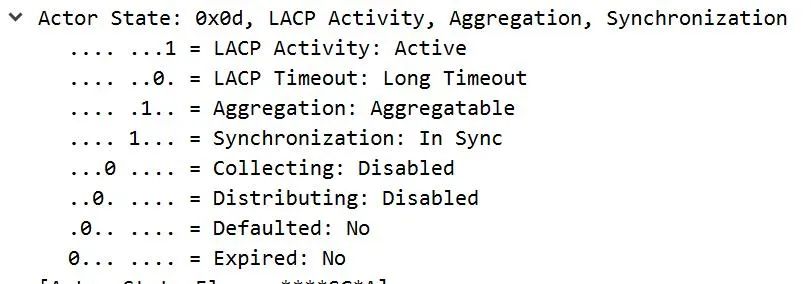

而5960X發送的LACP報文狀態是正確的，Synchronization為1，如圖2所示。

圖2 LACP狀態信息Synchronization為1

6. 將相關信息通知到服務器側維護人員，服務器修改設置后聚合成功。

故障總結

LACP 狀態中各個值的含義：

LACP_Activity：0表示PASSIVE，1表示ACTIVE。

LACP_timeout：0表示長超時，1表示短超時。

Aggregation：0表示鏈路不可聚合，1表示鏈路可以聚合。

Synchronization：0表示端口沒有選擇正確聚合組，1表示端口分配到聚合端組中。

Collecting：0表示當前鏈路收包為false，1表示當前鏈路收包為enable，協商成功后是1。

Distributing：0表示當前鏈路發包為false，1表示當前鏈路發包為enable，協商成功后是1。

Defaulted：0表示發送方報文中Partner部分值來自LACP PDU(LACP協議數據單元)，1表示發送方報文中Partner部分值來自默認值。

Expired：0表示沒有超時，1表示收包超時。
