各位朋友，大家好，這里是大話硬件。

周末在家學習是非常好的時間，把以前的東西梳理一下，就是非常不錯的題目。一起來看看吧~

1、什么是建立時間和保持時間？
建立時間（Setup Time）是指被采樣的信號在時鐘信號到來之前，數據穩定不變的時間。如果建立時間不夠，時鐘采到的數據可能剛好在數據的變化沿，那么寫入到觸發器中數據將是錯誤的。保持時間（Hold Time）是指穩定的數據在被時鐘上升沿采樣后，數據還需要保持一定的時間，這個時間被稱為保持時間。保持時間不夠，數據也無法被寫入到觸發器中。

圖1. SOC數據手冊VI時序

圖2. 時鐘-數據采樣模型

2、 鋰電池充電的原理和過程 ？
充電原理：

鋰離子電池的負極為石墨晶體，正極通常為二氧化鋰。充電時鋰離子由正極向負極運動而嵌入石墨中。放電時，鋰離子從負極的石墨晶體內脫離，移向正極。

充電過程
鋰離子充電過程分為四個階段：涓流充電（低壓預充）、恒流充電，恒壓充電以及充電終止。鋰離子的充電是限壓恒流，都是由IC芯片控制的，典型的方式是：先檢測待充電電池的電壓，如果電壓低于3V，先要進行充電，充電電流為設定電流的1/10，電壓升到3V以后，進入標準的充電過程。以設定電流進行恒流充電，如果電壓升到4.2V時，改為恒壓充電，保持充電電壓為4.2V，此時，充電電流逐漸下降，當電流下降到設定電流的1/10時，充電結束。

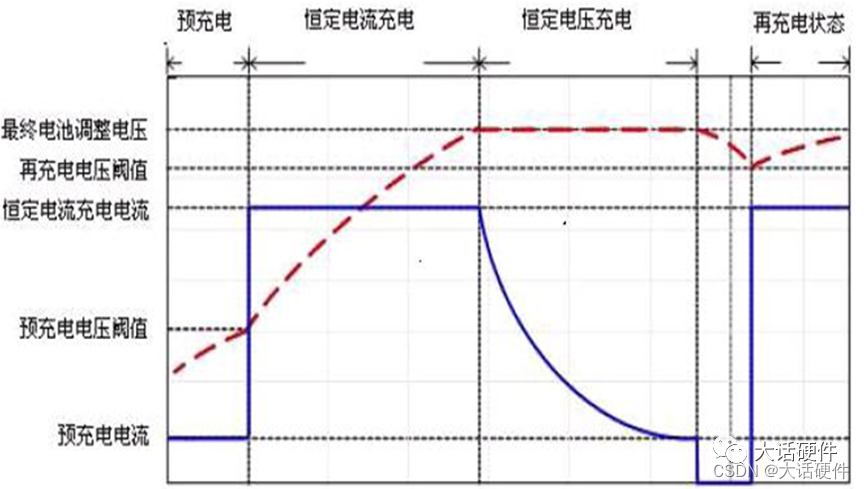

充電曲線

3、看門狗有什么作用？
看門狗的作用就是防止程序發生死循環，或者說程序跑飛。

看門狗是一個定時器電路，一般有一個輸入，叫喂狗。一個輸出到MCU的RST端，MCU正常工作時，每隔一段時間輸出一個信號到喂狗端，給 WDT寄存器清零，如果超過規定的時間不喂狗，WDT 定時超過，就會產生一個復位信號給MCU，使MCU復位，防止MCU死機。

STM32有2個看門狗：獨立看門狗和窗口看門狗。獨立看門狗（IWDG），獨立于系統之外，因?yàn)橛歇?dú)立時鐘，所以不受系統影響的系統故障探測器，主要用于監視硬件錯誤。窗口看門狗（WWDG）系統內部的故障探測器，時鐘與系統相同。如果系統時鐘不走了，這個狗也就失去了作用了，主要用于監視軟件錯誤。簡單的講，看門狗就是檢測系統故障的，如果因?yàn)橄到y(tǒng)故障而沒有及時喂狗，則引發復位重啟。

4 、電解電容和陶瓷電容的區別？
電解電容的正級是用鋁帶卷成一個筒后，放在鋁殼內。這種方法在獲得大容量對的同時，也帶來了很多缺陷。其中一個問題就是電解電容的等效電感比較大。而瓷片電容是“平板”結構的電容，簡單的說就是在兩個平行金屬片板上引出的腳，中間利用絕緣材料隔離形成電容。這種電容的容量小，但容量穩定，而且等效電感比較小。一個元件用在什么場合，等效電感是一個重要的參數。

從以上知，電解電容的等效電感較大，決定了它不能用于高頻場合，頻率越高電感的影響就越明顯。電解電容應用的最大頻率一般為500KHz的場合，因此一般適用于低頻的濾波電路中。而瓷片電容的等效電感小，故可以應用于高頻場合，工作頻率可以達到百兆以上，因此一般適用于高頻濾波電路。

典型應用是兩者結合，在電源的輸出端一個電解電容和一個瓷片電容并聯使用，即“高低搭配”，以取得更好的濾波效果。

5、功率放大器的分類
甲類：整個工作周期內晶體管的集電極電流始終是流通的狀態。放大器的效率最低，但非線性失真相對較小。一般用于對失真比較敏感的場合，比如HIFI音響。

乙類：半個周期工作，半個周期截止。乙類工作狀態又稱為B類狀態。兩只互補的晶體管推挽工作，效率比甲類功放高，但存在交越失真的問題。一般功率放大器都采用這種形式。

甲乙類：它是介于甲類和乙類之間的工作狀態，即晶體管工作周期大于半周期，這種功放的特性介于甲類和乙類之間。

丙類：晶體管的工作時間小于半個周期，丙類一般用于高頻諧振的功放。

丁類：把聲音信號調制為PWM形式，晶體管工作在開關狀態，輸出端通過LC濾波恢復信號波形，效率高，體積小，高頻特性差，用于小型電池供電以及要求高效率的場合。

6、 同相比例放大器和反相比例放大器各有什么特點？
同相放大器的最大的優點就是輸入阻抗接近無窮大，常常作為電壓跟隨器使用，進行隔離。

反相放大器的最大的優點是輸入端的正反相電位差接近為0，只存在差模信號，抗干擾能力強。

同相放大器的最大缺點是輸入沒有“虛地”，存在較大的共模電壓，抗干擾的能力較差，使用時，要求運放有較高的共模抑制比。反相放大器的最大缺點是輸入的阻抗很小，等于信號輸入端的串聯電阻阻值。

同相運算放大電路，引入的電壓串聯負反饋。反相運算放大電路，引入的電壓并聯負反饋，同相和反相的輸出電阻都基本為0。因?yàn)橐肓松疃入妷贺?fù)反饋。

共同遵循“虛斷”，“虛地”分析規則，也是電路的分析的手段。

7、 LED保護電路的分類及功能？
1.LED開路保護電路：
當某只LED突然損壞而開路時，與之并聯的LED開路保護器就由關斷狀態變?yōu)閷?dǎo)通狀態，起到旁路的作用，使其余燈串能夠正常工作。
2.LED過電壓保護電路：
在LED燈串的兩端并聯一只雙向瞬態電壓抑制器（TVS），對過電壓起到鉗位保護的作用。
3.LED過電流保護電路：
在LED燈串上串聯一個正溫度系數的熱敏電阻（PTCR），對電流起到限流的保護作用。
4.LED浪涌電流保護電路：
在LED燈串上串聯一只負溫度系數的電阻器（NTCR）,當輸入電壓發生瞬間變化而產生上千伏的電壓或者在拔插LED時，都會在輸出端產生浪涌電流；利用NTCR可保護LED免受浪涌電流的損壞；上電后，NTCR變?yōu)榈妥柚担梢院雎浴?br /> 5.LED浪涌電壓保護電路：
在LED燈串兩端并聯一只壓敏電阻器（VSR），對浪涌電壓起到鉗位作用。
6.ESD保護電路：
利用ESD二極管，ESD矩陣，TVS，氣體放電管等保護器件，避免因人體靜電放電而造成的LED損壞。
7.共享式防靜電保護電路
在LED顯示屏中，由多只LED共享一個保護二極管，以較低的成本和較小的空間對全部的LED進行了有效的靜電保護，具有占用空間小，成本低，易于實現的優點。

8、.什么是SSN噪聲？
SSN：大量器件同時開關所需要的瞬時電流，會引起電源平面的電壓波動，稱之為SSN，或者delta-I噪聲，或者電源/地彈噪聲。
SSN會減慢信號傳輸速度，甚至破壞信號傳輸邏輯。
SSN: simultaneously switching noise
地彈：Gronud Bounce Power Bounce
SSN的本質是多個器件，共享電源和地，且在同一時間狀態進行切換，這些狀態的切換是以共模的方式進行，所以在電源線上會引起SSN

減小SSN的幾個措施：
（1）多增加電源和地引腳，盡可能分散驅動器件在一個共享電源或者地上面的情況
（2）在芯片內部增加電容，改善外部的環境
（3）I/O口和核電源分開，這樣的話可以防止SSN對內部邏輯被干擾
（4）根據SSN的公式，可以降低電流，增大時間，還可以降低分布電感
