LoRa模組：Ra-03SCH

產品簡介

Ra-03SCH 是由安信可科技設計開發的 LoRa 系列模組。Ra-03SCH模組用于超長距離擴頻通信，其射頻芯片 LLCC68 主要采用 LoRa?遠程調制解調器，用于超長距離擴頻通信，抗干擾性強，能夠最大限度降低電流消耗。

借助SEMTECH 的LoRa?專利調制技術，LLCC68 具有超過-129dBm 的高靈敏度，+22dBm 的發射功率，傳輸距離遠，可靠性高。同時，相對傳統調制技術，LoRa?調制技術在抗阻塞和選擇方面也具有明顯優勢，解決了傳統設計方案無法同時兼顧距離、抗干擾和功耗的問題。

產品特征

●支持 FSK、GFSK、LoRa?調制方式

●支持頻段 803MHz~930MHz

●工作電壓為 3.3V，最大輸出功率+22dBm，最大工作電流為140mA

●接收狀態下具有低功耗特性，接收電流最低為 4.2mA，待機電流為0.6mA

●高靈敏度：低至-129dBm

●支持?jǐn)U頻因子 SF5/SF6/SF7/SF8/SF9/SF10/SF11

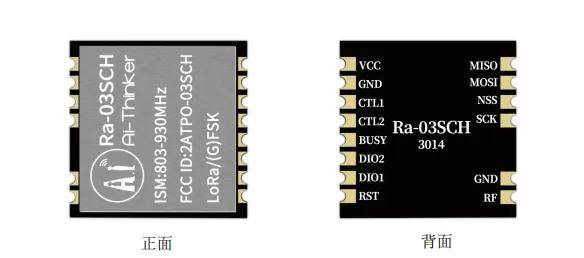

●小體積雙列郵票孔貼片封裝

●模塊采用 SPI 接口，使用半雙工通信，帶 CRC、高達256 字節的數據包引擎

●天線接口采用半孔焊盤的形式，可引到主板上外接天線

主要特征

產品亮點

低功耗

在接收狀態下，Ra-03SCH具有低功耗特性，接收電流最低為4.2mA，待機電流為0.6mA，睡眠模式可達3μA，有助于延長設備的使用壽命。

小體積封裝

采用小體積雙列郵票孔貼片封裝，便于集成到各種設備中。

天線接口靈活性

天線接口采用半孔焊盤的形式，可引到主板上外接天線，提供了更多的靈活性和方案選型。

傳輸距離可達5.1km

其射頻芯片 LLCC68 ，可用于超長距離擴頻通信，抗干擾性強，搭配吸盤天線傳輸距離可達5.1km。

應用場景

自動抄表

用于遠程讀取水表、電表等計量設備的數據，實現自動化和智能化的能源管理。

樓宇自動化

在智能家居和樓宇自動化系統中，用于控制和監控家庭或樓宇中的各種設備，如照明、空調、安防系統等。

遠程灌溉系統

在農業領域，結合傳感器技術和LoRa通訊技術，實現對農田的遠程灌溉控制，提高水資源利用效率。
