7年探索的夢幻之作，小米6可謂小米科技的巔峰之作，唯一的缺點就是買不到。據充電頭網此前的測試發現小米6還支持USB PD充電，不過功率較QC3.0模式變化不大。

今天就這款小米6原裝充電器作一個拆解，看看內部做工如何。

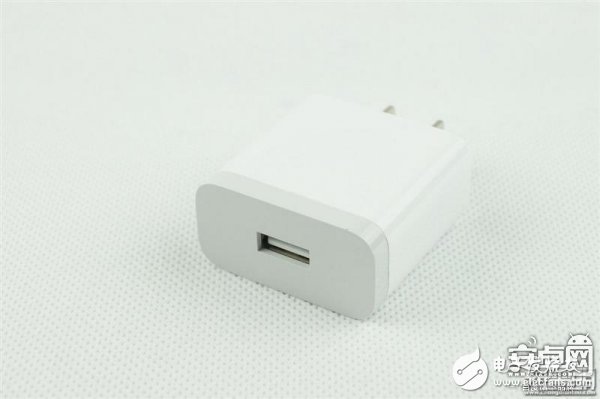

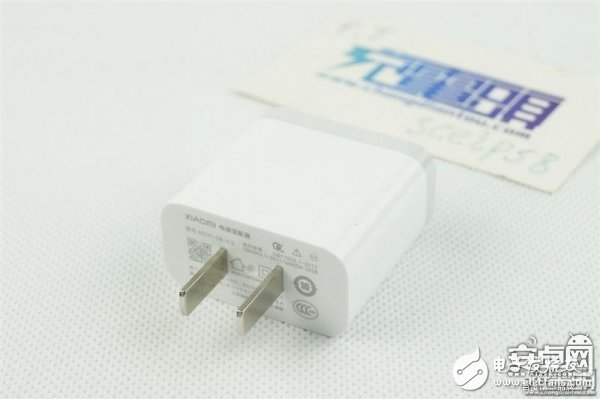

小米6電源適配器外殼采用灰白兩色拼接，外殼做工精致、體積小巧。

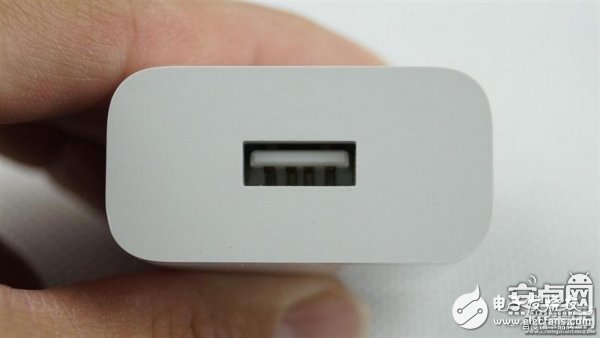

由于是手機標配電源所以只采用了單USB輸出。

USB插座的開孔很精致。

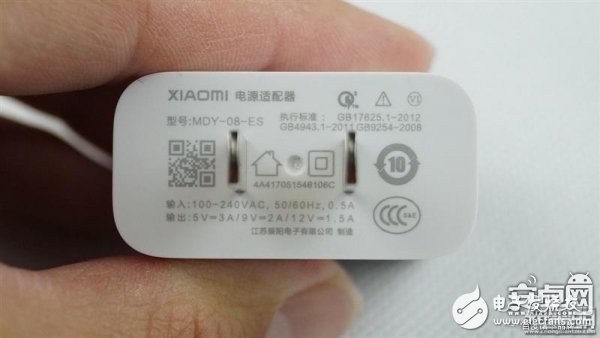

小米6的電源適配器輸出規格中規中矩，5V=3A、9V=2A、12V=1.5A。

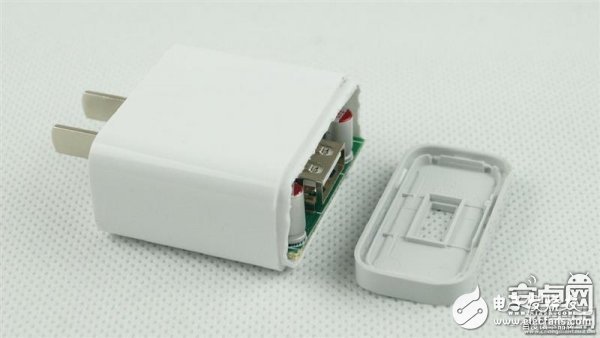

電源采用超聲波焊接，可以無損打開。

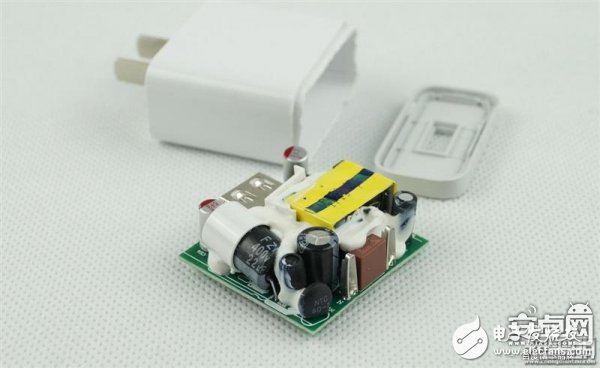

取出電源PCB，三個詞來形容電源PCB：緊湊、小巧、精致。

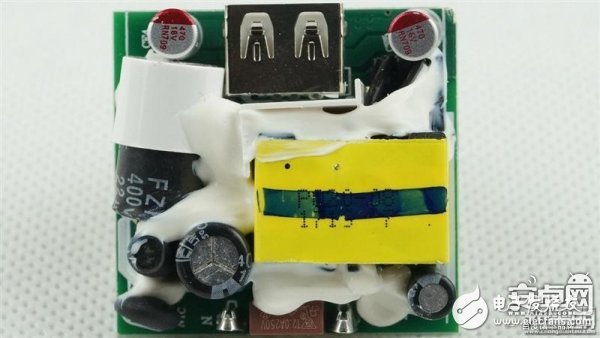

電源正面受震動易損壞的元件全部使用絕緣膠固定，細節處理很到位。

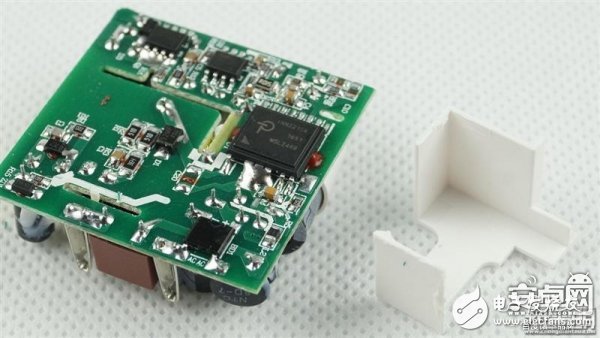

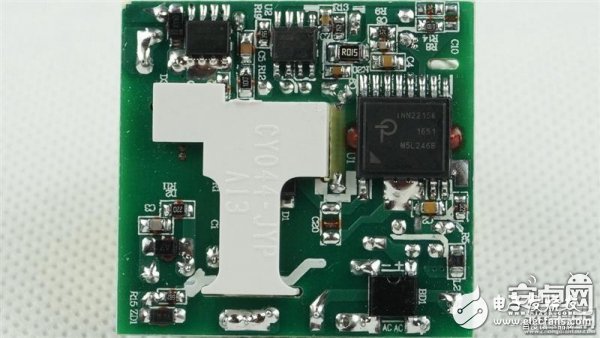

電源PCB反面，元件數量并不是很多集成度很高。

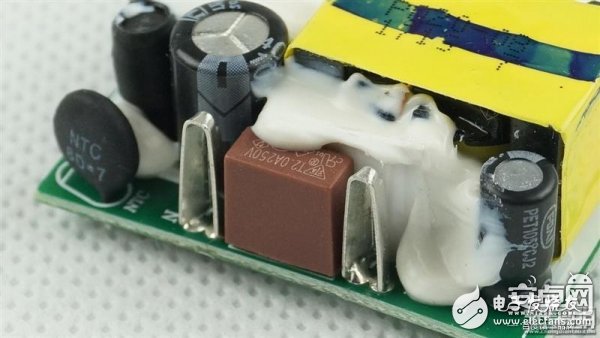

市電插座觸點，兩觸點之間的是保險絲。

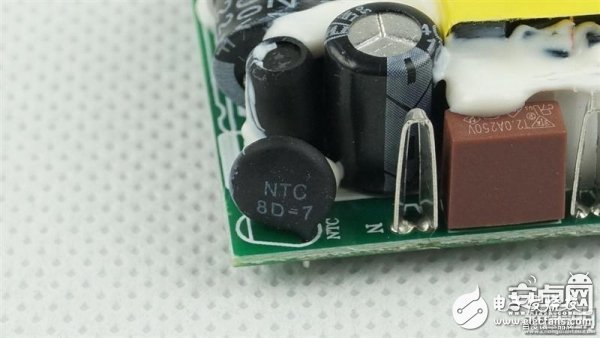

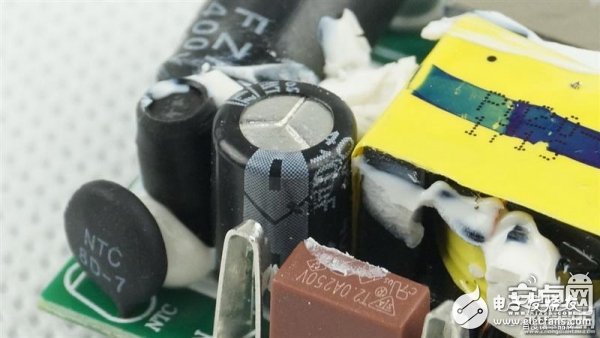

防浪涌的NTC。

戴有安全帽的一次側主電容。

USB插座做工優良，與磁鐵無緣。

低壓輸出端使用了兩顆固態電容濾波，規格為16V 470微法。

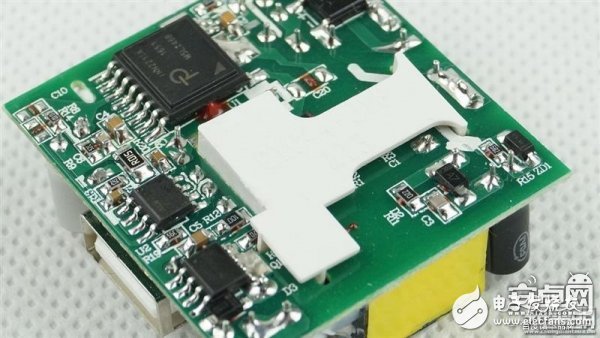

高低壓側之間使用絕緣塑料片做隔離。

取下高低壓側之間的絕緣塑料片，電源PCB上的元件焊點飽滿且有光澤。

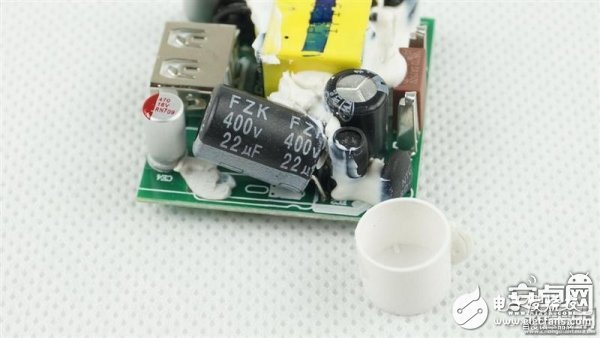

去掉主電容的安全帽。

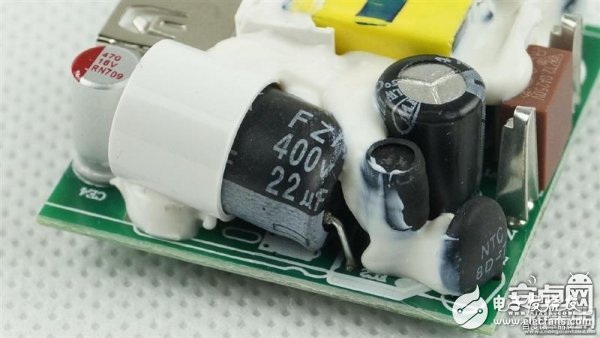

一次側主電容一共有兩顆規格分別：400V 22微法、400V 10微法。FZK是電容的類型屬于高頻低阻抗長壽品。

一次側主電容品牌來自江蘇法拉電子（FOAI)。

整流橋，型號為ABS210。

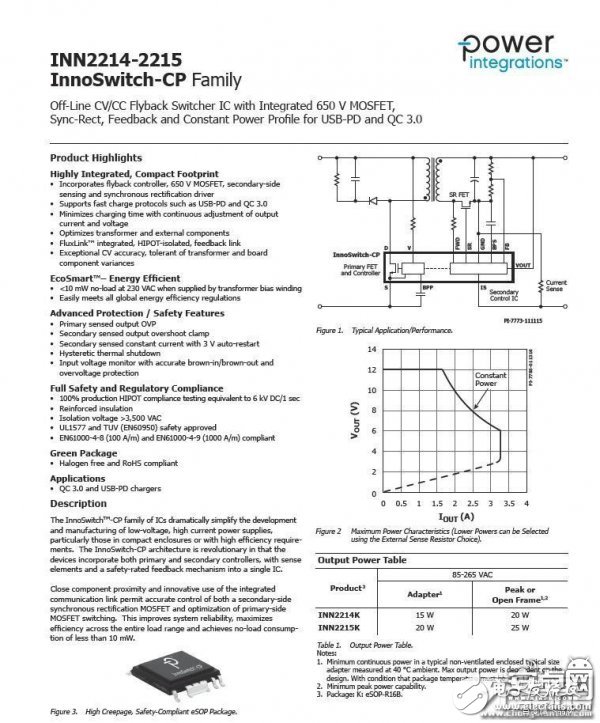

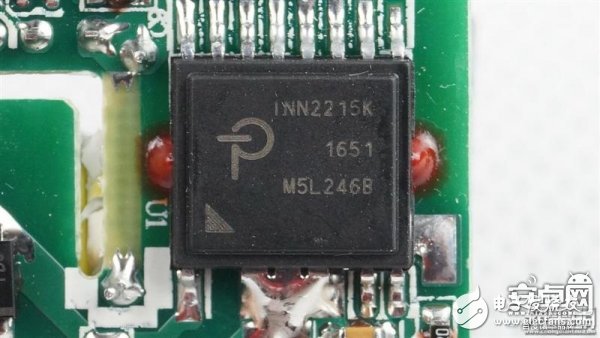

來自PI，型號為INN2215K高集成度主控。包含掃描逆程控制器，650 V MOSFET，二次側傳感和同步整流驅動程序，支持快速充電協議3.0 USB-PD，連續調整輸出電流和電壓。

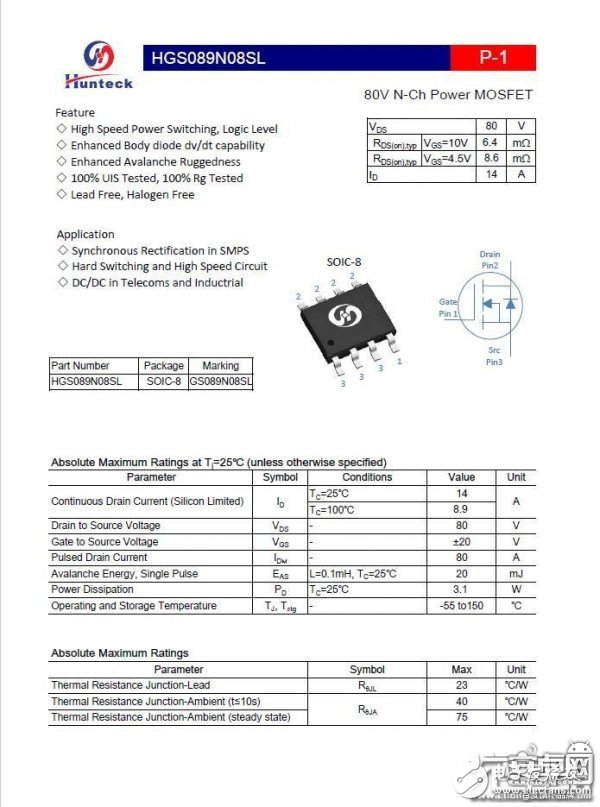

同步整流N-MOS，來自恒泰科/Hunteck，型號GS089N08SL。

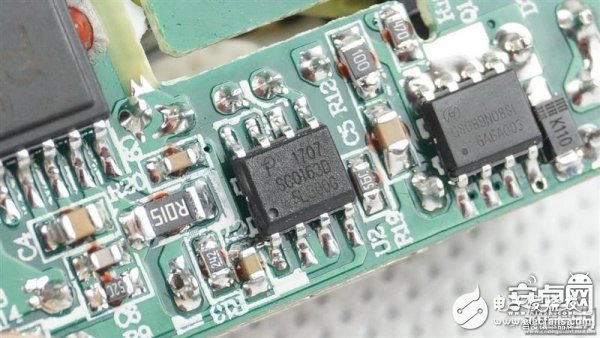

同樣來自PI的QC3.0識別IC，型號為SC0163D，兼容智能識別及QC2.0快充同時支持BC1.2及CTIS YD/T 1591-2009充電協議。

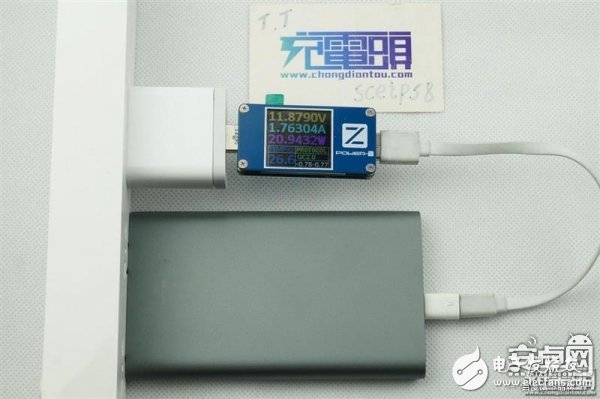

使用ChargeLAb旗下的充電測試工具POWER-Z簡測一下小米6電源適配器的輸出能力，輕松上到11.87V/1.76A@20W，實際最大能跑到多少還需要具體測試。

全家福。

總結：小米6原裝充電器做工很精致，輸出性能不俗。內部使用了同步整流方案，初次級側用塑料加以隔離保護，對于可能發生爆漿危險的電解電容也做了保護。

常見的PI方案，在各大品牌充電器中都有見到，在性能和QC3.0兼容性上都表現不錯，給與好評。
