PCF2129是NXP公司設計生產的工業級實時時鐘芯片（RTC），具有I2C、SPI總線接口，內部集成看門狗，一個備用電源轉換電路，芯片內部集成溫度補償晶體振蕩器（TCXO）和32.768kHz的晶振，具有通過改變芯片內部的設置實現極高精度，及非常低功耗等特點。

PCF2129主要特性

內部集成溫度補償功能的振蕩器電容；

精度：±3ppm（－20℃～＋70℃）；

內置32.768 kHz晶振；

可提供年、月、日、星期、時、分和秒等信息；

時間印輸入管腳，可中斷的時間印功能；

1MHz的雙線I2C總線接口；

6.5Mbit/s的三線SPI總線接口；

備用電池輸入和轉換電路；

備用電池電壓輸出；

電池電量低報警；

監控晶振停止工作功能；

開漏中斷引腳；

1秒或1分鐘中斷輸出；

具有中斷和復位功能的可編程的看門狗定時器；

具有中斷能力的可編程鬧鐘功能；

可編程的方波輸出；

工作電壓：1.2V～4.2V；

低后備電流：典型值為0.65μA（VDD＝3.0V，Tamb＝25℃時）。

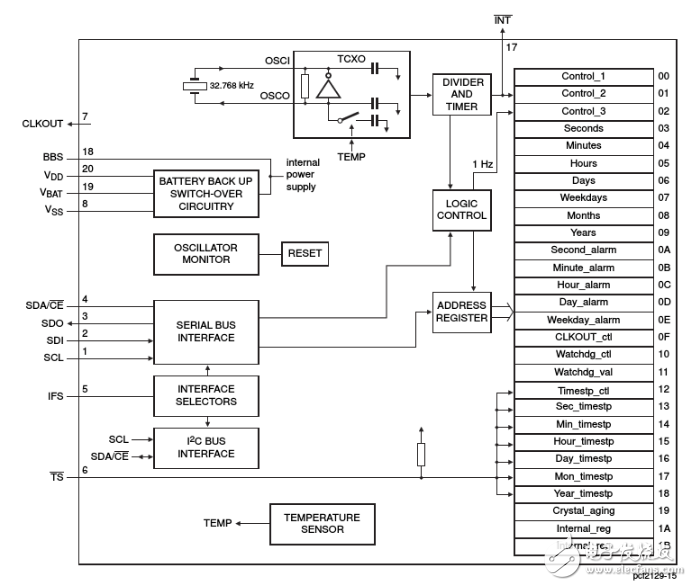

PCF2129內部結構圖

PCF2129引腳圖及功能

PCF2129引腳

PCF2129引腳功能

PCF2129的應用電路

該電路能實現時鐘、定時、計時、數字精度調整等功能。
