1．復位條件

89C51單片機復位需要一個長達24個時鐘周期的高電平才能復位，復位的作用就是使程序的指針指向地址0，每個程序都是從地址0開始執行，所以復位的概念就是讓程序從頭開始執行。

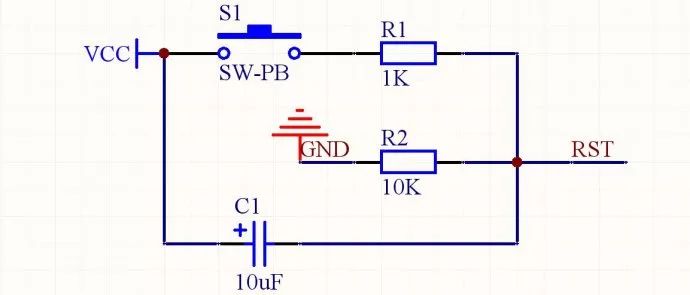

2．復位電路原理圖

3．原理說明

該復位電路具有上電復位的功能，此功能是由C1（極性電容）實現的。當系統上電時C1有一個充電放電的過程，放電過程會產生一個高電平，放電的時間根據公式（t=RC開平方）計算。R為電阻R2的阻值，C為極性電容C1的大小。

系統正常運行時，按下按鍵S1時，RST端的電平為VCC*10/11，也是一個高電平，此時芯片也會產生一個高電平復位信號。

4．關于時鐘的概念

機器周期和指令周期的概念：

振蕩周期: 也稱時鐘周期, 是指為單片機提供時鐘脈沖信號的振蕩源的周期。

狀態周期: 每個狀態周期為時鐘周期的 2 倍, 是振蕩周期經二分頻后得到的。

機器周期: 一個機器周期包含 6 個狀態周期S1~S6, 也就是 12 個時鐘周期。 在一個機器周期內, CPU可以完成一個獨立的操作。

指令周期: 它是指CPU完成一條操作所需的全部時間。 每條指令執行時間都是有一個或幾個機器周期組成。MCS - 51 系統中, 有單周期指令、雙周期指令和四周期指令。
