數碼管的 8 個段，我們直接當成 8 個 LED 小燈來控制，那就是 a、b、c、d、e、f、g、dp 一共 8 個 LED 小燈。我們通過圖 5-3 可以看出，如果點亮 b 和 c 這兩個 LED 小燈，也就是數碼管的 b 段和 c 段，其他的所有的段都熄滅的話，就可以讓數碼管顯示出一個數字 1，那么這個時候?qū)嶋H上 P0 的值就是 0b11111001，十六進制就是 0xF9。那么我們寫一個程序進去，來看一看數碼管顯示的效果。

#include

sbit ADDR0 = P1^0;

sbit ADDR1 = P1^1;

sbit ADDR2 = P1^2;

sbit ADDR3 = P1^3;

sbit ENLED = P1^4;

void main(){

ENLED = 0; //使能 U3，選擇數碼管 DS1

ADDR3 = 1;

ADDR2 = 0;

ADDR1 = 0;

ADDR0 = 0;

P0 = 0xF9; //點亮數碼管段 b 和 c

while (1);

}

#include

sbit ADDR0 = P1^0;

sbit ADDR1 = P1^1;

sbit ADDR2 = P1^2;

sbit ADDR3 = P1^3;

sbit ENLED = P1^4;

void main(){

ENLED = 0; //使能 U3，選擇數碼管 DS1

ADDR3 = 1;

ADDR2 = 0;

ADDR1 = 0;

ADDR0 = 0;

P0 = 0xF9; //點亮數碼管段 b 和 c

while (1);

}大家把這個程序編譯一下，并下載到單片機中，就可以看到程序運行的結果是在最右側的數碼管上顯示了一個數字 1。

用同樣的方法，我們可以把其他的數字字符都在數碼管上顯示出來，而數碼管顯示的數字字符對應給 P0 的賦值，我們叫做數碼管的真值表。我們來列一下我們這個電路圖的數碼管真值表，注意，這個真值表里顯示的數字都不帶小數點的，如表 5-7。

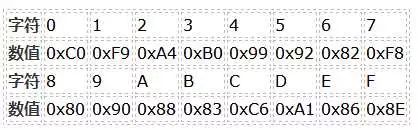

表 5-7 數碼管真值表

大家可以把上邊那個用數碼管顯示數字 1 程序中的 P0 的賦值隨便修改成表 5-7 真值表中的數值，看看顯示的數字的效果。
