如何利用西門子組態軟件WinCC V13實現精致面板與S120直接通訊？這里以TP1200 Comfort屏與CU320-2DP間的通訊為例進行介紹。

網絡結構如圖：

Profibus網絡地址：

CU320-2DP：1

TP1200：0

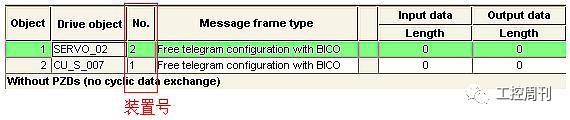

CU及Servo軸的裝置號如下：

Wincc V13配置

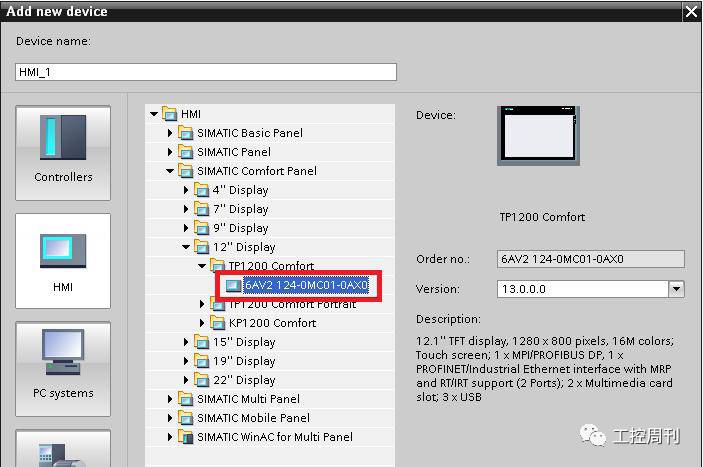

①在TIA Portal中添加HMI Station:

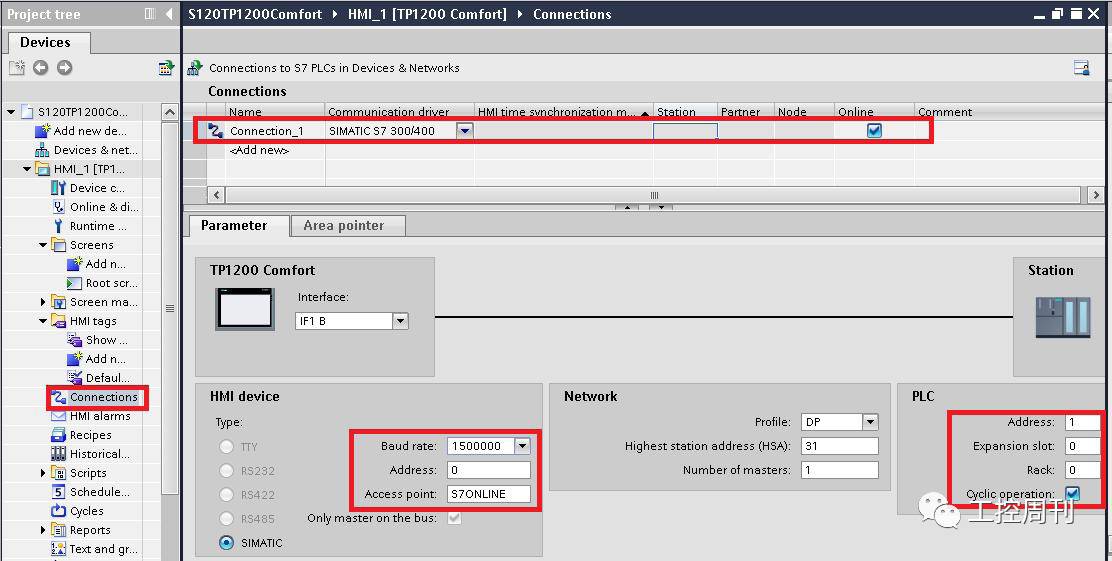

②打開項目后首先建立新的連接：

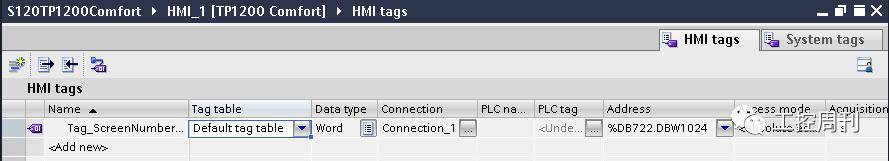

③然后建立變量：

變量地址的設定規則如下：

DB:=參數號

DBX:=1024*裝置號+參數下標注X可為W或D，根據S120參數的數據類型而定。

參數讀寫例子：

①讀寫CU的P2098.1

變量地址為DB2098.DBD1025，數據類型：DWORD；其中DBD中的1025=1024*1(裝置號)+1（參數下標）。

②讀寫SERVO_02的P2900.0

變量地址為DB2900.DBD2048 ，數據類型：REAL；其中DBD中的2048=1024*2(裝置號)+0（參數下標）。

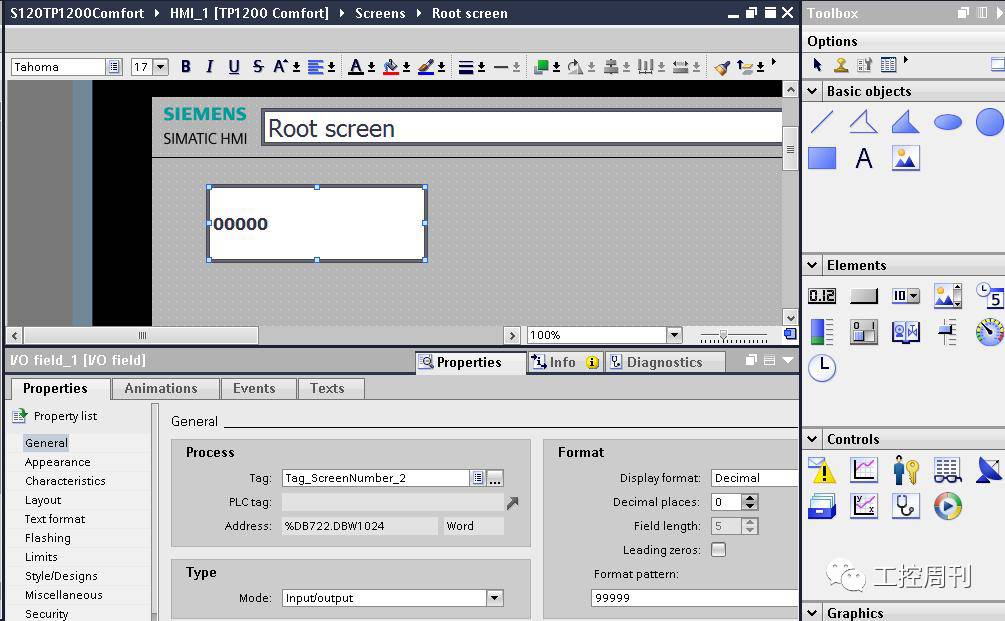

可將驅動的速度主給定P1155設為P2900，然后修改P2900的值實現變頻器的速度給定的修改。在觸摸屏上創建I/O 域并進行變量關連：
